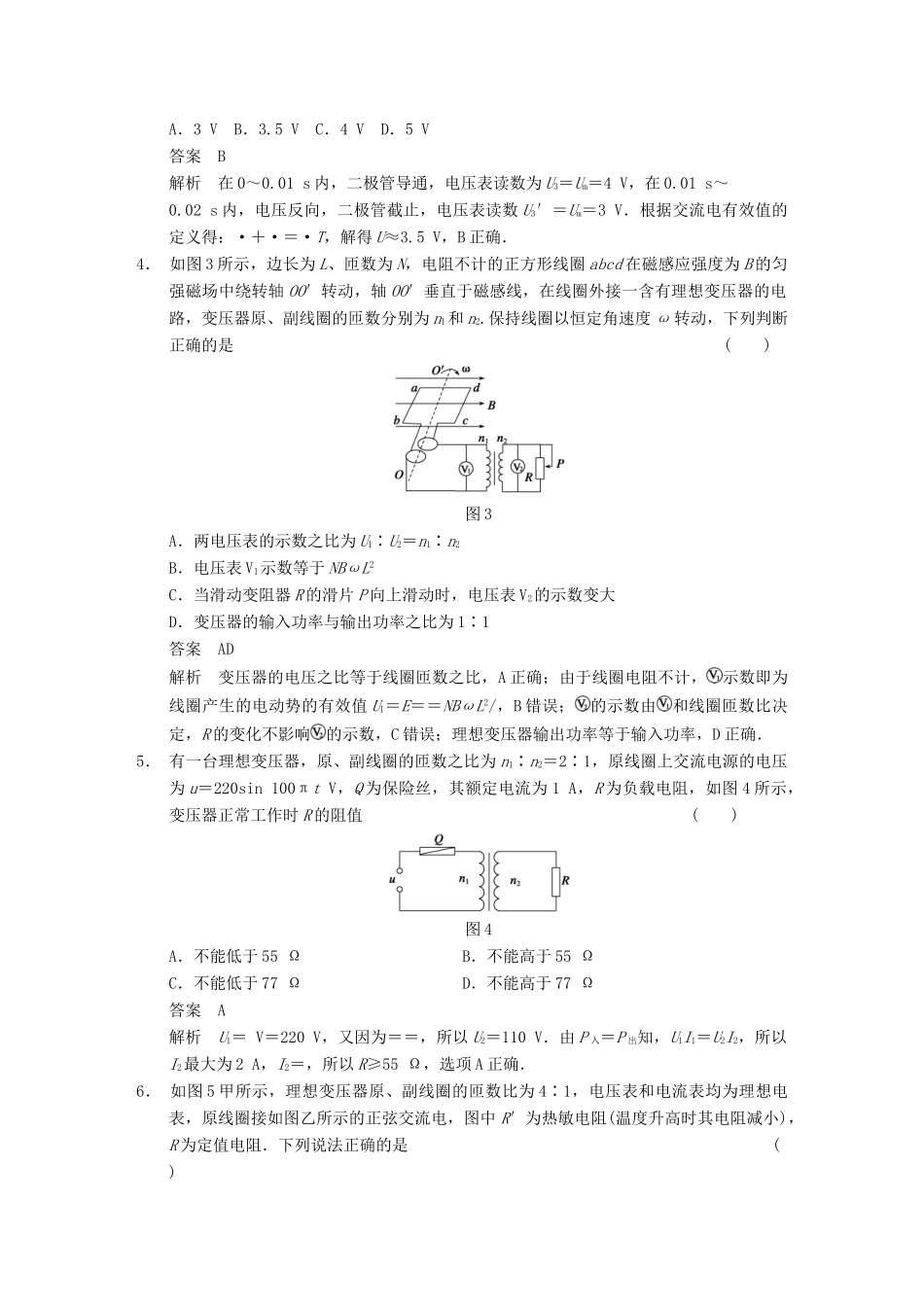

《步步高》2014 高考物理（人教版通用）大一轮复习讲义第十章 章末限时练（8 页，含解析）(满分：100 分 时间：60 分钟)一、选择题(每小题 6 分，共 60 分)1． 一个矩形线圈在匀强磁场中转动产生的交变电流的电动势为 e＝220sin 100πt V，那么( )A．该交变电流的频率是 100 HzB．当 t＝0 时，线圈平面恰好与中性面垂直C．当 t＝ s 时，e 最大D．该交变电流电动势的有效值为 220 V答案 C解析 根据交变电流的电动势表达式可知该交变电流的频率 f＝＝50 Hz，有效值为 220 V，A、D 错；当 t＝0 时，e＝0，所以线圈平面恰好处于中性面，B 错；当 t＝ s 时，e有最大值 220 V，C 正确．2． 电阻为 1 Ω 的矩形线圈绕垂直于磁场方向的轴在匀强磁场中匀速转动，产生的交变电动势随时间变化的图象如图 1 所示．现把交流电加在电阻为 9 Ω 的电热丝上，下列判断正确的是( )A．线圈转动的角速度 ω＝100 rad/sB．在 t＝0.01 s 时刻，穿过线圈的磁通量最大 图 1C．电热丝两端的电压 U＝100 VD．电热丝此时的发热功率 P＝1 800 W答案 D解析 由题图可以看出该交变电流的周期 T＝0.02 s，则角速度 ω＝＝ rad/s＝100π rad/s，A 项错．t＝0.01 s 时刻，电压达到最大，则此时磁通量变化率最大，磁通量为零，B 项错．电热丝两端电压为路端电压 UR＝U＝×＝90 V，故 C 项错．根据电功率公式 P＝＝ W＝1 800 W，故 D 项正确．3． 在如图 2 甲所示电路中，D 为理想二极管(正向电阻为零，反向电阻为无穷大)．R1＝30 Ω，R2＝60 Ω，R3＝10 Ω.在 MN 间加上如图乙所示的交变电压时，R3两端电压表的读数大约是( ) 图 2A．3 V B．3.5 V C．4 V D．5 V答案 B解析 在 0～0.01 s 内，二极管导通，电压表读数为 U3＝Um＝4 V，在 0.01 s～0.02 s 内，电压反向，二极管截止，电压表读数 U3′＝Um＝3 V．根据交流电有效值的定义得：·＋·＝·T，解得 U≈3.5 V，B 正确．4． 如图 3 所示，边长为 L、匝数为 N，电阻不计的正方形线圈 abcd 在磁感应强度为 B 的匀强磁场中绕转轴 OO′转动，轴 OO′垂直于磁感线，在线圈外接一含有理想变压器的电路，变压器原、副线圈的匝数分别为 n1和 n2.保持线圈以恒定角速度 ω 转动，下列判断正确的是( )图 3A．两电压表的示数之比为 U1∶U2＝n1∶n2B．电压表 V1示数等于 NBωL2C．当滑动变阻器 ...
