喷锚支护施工技术措施

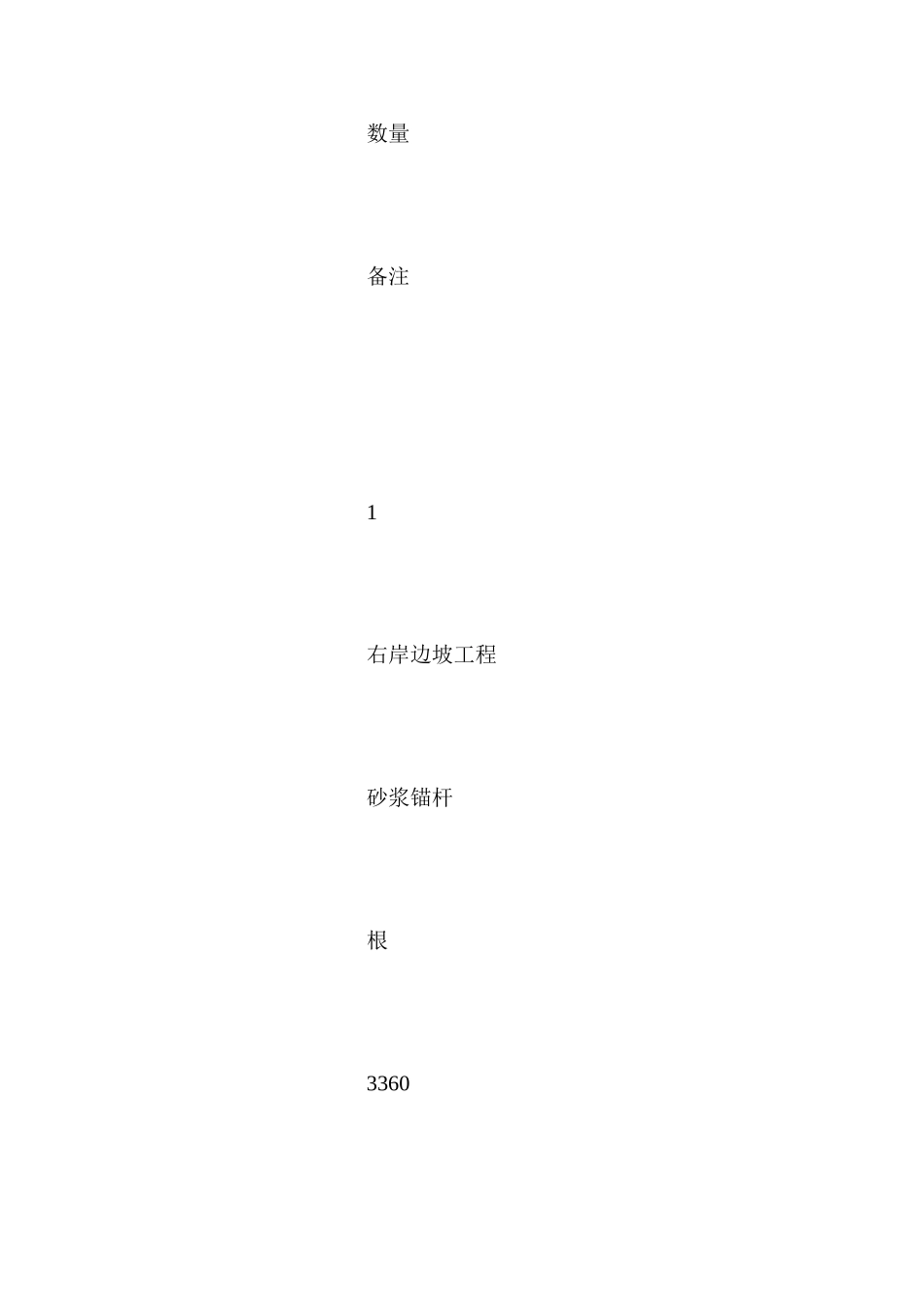

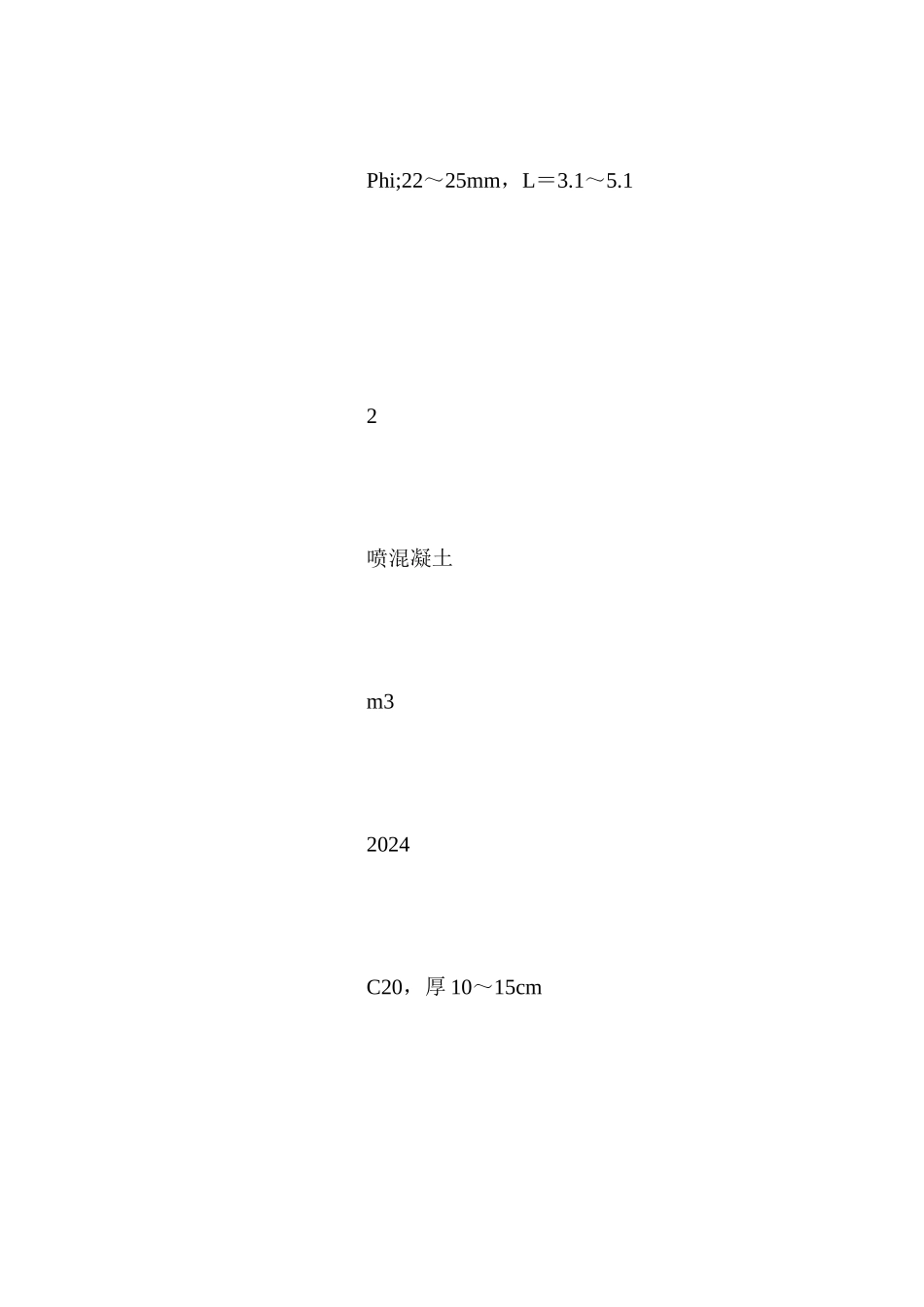

喷锚支护施工技术措施一、工作内容及工程量本标段张代河取水管线隧洞工程支护项目内容包括：砂浆锚杆和网喷混凝土二项。主要工程量为：砂浆锚杆 9666 根；挂钢筋网100.55t；喷混凝土 4539m3。本标段明挖及支护工程主要工程量见表 1-1。表 1-1 支护工程量表序号施工部位项目名称单位数量备注1右岸边坡工程砂浆锚杆根3360Phi;22～25mm，L＝3.1～5.12喷混凝土m32024C20，厚 10～15cm3挂网钢筋t34.96Phi;6.5@20*20cm4预应力锚索kN.m40375001000kN，L＝40～45m5导流明渠工程砂浆锚杆根6306Phi;22～25mm，L＝3.0～4.56喷混凝土m32523C20，厚 10cm7挂网钢筋t65.59Phi;6.5二、施工布置2.1 风水电布置2.1.1 根据建筑物的布置、施工特点及施工程序安排，实行集中供风站与移动空压机相结合的方式为本工程各工作面供风，移动式空压机布置在工作面附近的方式；2.1.2 施工用水为边坡混凝土拌和、喷混凝土用水，在右坝肩367 附近布置一个钢制水箱（高位水箱），利用山间流水汇合至水箱，水箱至各施工点采纳 DN100、DN50 钢管连接。2.1.3 施工用电采纳三台 30KW 柴油发电机进行发电，施工照明选用 3 台草镝灯，根据施工需要布置在工作面上。2.2 施工道路布置利用现有道路；修简易便道作为临时施工道路连通各施工部位。2.3 施工进度计划根据总体施工进度要求及边坡开挖情况，右岸边坡锚喷支护施工，计划于 2024 年 5 月 10 日前完工。三、锚喷支护施工方法3.1 砂浆锚杆本工程砂浆锚杆规格分为 Phi;25mm 和 Phi;22mm 两种，长度为3.1、4.5 和 5.1m 三种。（1）材料选用1）锚杆：锚杆材料按施工图纸的要求，选用Ⅱ级高强螺纹钢，锚杆的长度、直径和附件按施工图纸要求制作。2）水泥：注浆锚杆水泥砂浆采纳质检合格的 P.O42.5 水泥。3）砂：采纳最大粒径小于 2.5mm 的中细砂。4）水泥砂浆：砂浆标号满足施工图纸的要求，注浆锚杆水泥砂浆的强度等级不低于 20Mpa。5）外加剂：速凝剂的质量应符合施工图纸要求，并有生产厂家的质量说明书，其品质不得含有对锚杆产生腐蚀作用的成分。（2）锚杆钻孔1）锚杆钻孔根据孔深和孔径的不同灵活选用采纳手风钻、轻型潜孔钻或 ROC460PC 型潜孔钻机进行。2）锚杆的开孔按施工图纸布置的钻孔位置进行，严格控制孔位偏差在设计允许的范围内。3）锚杆的孔轴方向符合施工图纸要求。施工图纸未作规定时，其系统锚杆的孔轴方向要垂直于开挖面；局部加固锚杆的孔轴方向与可能滑动面的倾向相反。（...
