回风顺槽扩帮维护安全技术措施

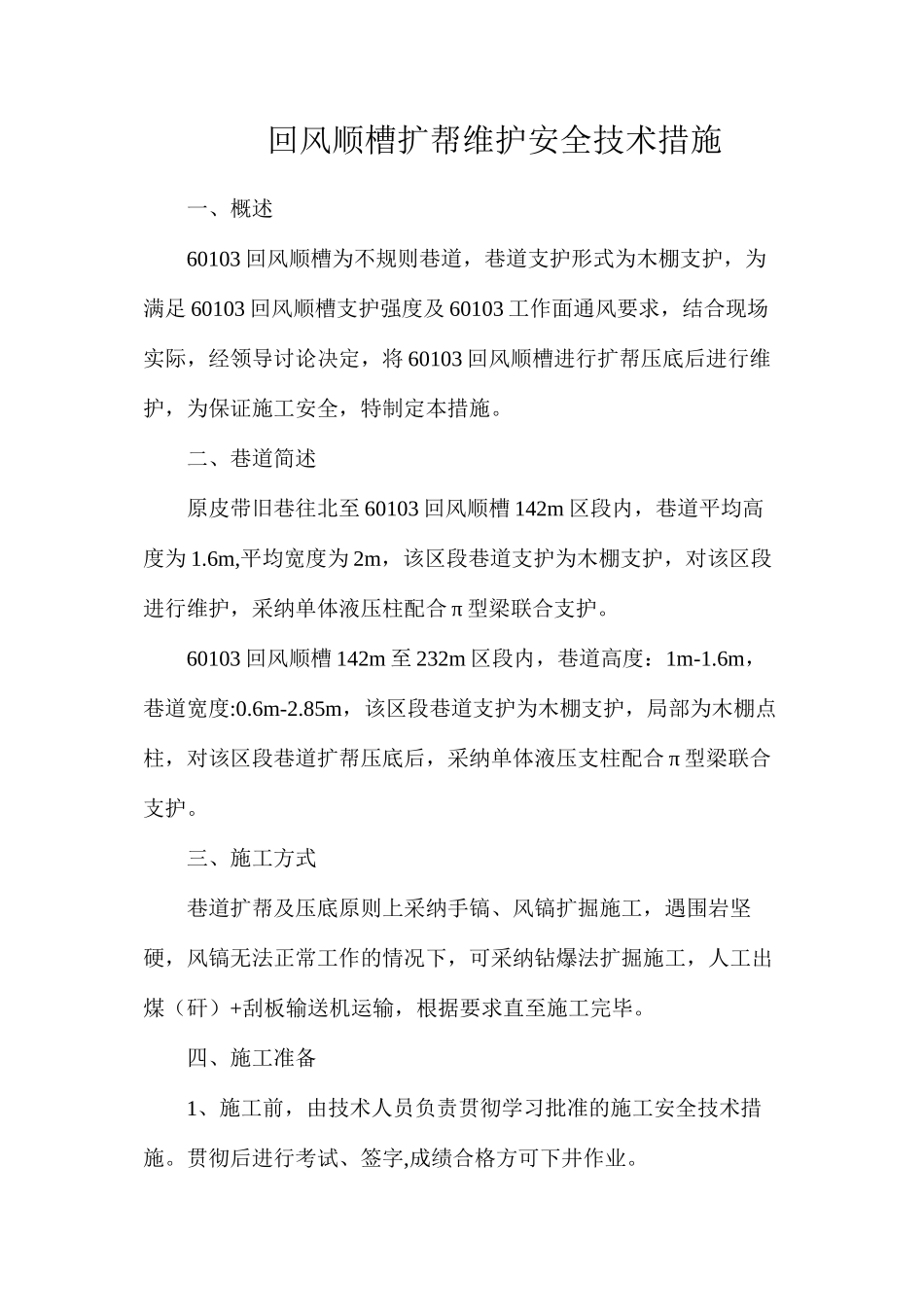

回风顺槽扩帮维护安全技术措施一、概述60103 回风顺槽为不规则巷道，巷道支护形式为木棚支护，为满足 60103 回风顺槽支护强度及 60103 工作面通风要求，结合现场实际，经领导讨论决定，将 60103 回风顺槽进行扩帮压底后进行维护，为保证施工安全，特制定本措施。二、巷道简述原皮带旧巷往北至 60103 回风顺槽 142m 区段内，巷道平均高度为 1.6m,平均宽度为 2m，该区段巷道支护为木棚支护，对该区段进行维护，采纳单体液压柱配合 π 型梁联合支护。60103 回风顺槽 142m 至 232m 区段内，巷道高度：1m-1.6m，巷道宽度:0.6m-2.85m，该区段巷道支护为木棚支护，局部为木棚点柱，对该区段巷道扩帮压底后，采纳单体液压支柱配合 π 型梁联合支护。三、施工方式巷道扩帮及压底原则上采纳手镐、风镐扩掘施工，遇围岩坚硬，风镐无法正常工作的情况下，可采纳钻爆法扩掘施工，人工出煤（矸）+刮板输送机运输，根据要求直至施工完毕。四、施工准备1、施工前，由技术人员负责贯彻学习批准的施工安全技术措施。贯彻后进行考试、签字,成绩合格方可下井作业。2、开工、停工前施工队必须持开工、停工通知单逐级审批，经审批后，按审批时间开工、停工。3、准备好木楔、水泵等施工辅助材料；准备 DW16-300/100 型单体液压支柱、π 型梁、背板等支护材料，将材料码放至 60103 运输顺槽（原）150m 处安全位置。4、将施工设备配备齐全，并运送到施施工场地点，接风水管路、动力电源接至工作面。5、施工前必须保证通风畅通。6、在 60103 回风顺槽端头处设安全警戒线。7、以上准备工作完善后，方可进行扩掘作业。五、巷道断面特征原巷道为断面积 2.14㎡的不规则断面，巷道进行扩掘压底后断面为矩形，净宽 1600mm，净高 1600mm，净断面积 2.56㎡。六、支护形式及参数根据巷道顶板情况，结合现场实际，巷道支护采纳菱形网+π 型钢梁+单体液压支柱联合支护，顶板破裂时，打设点柱铺双层网加强支护。1、规格型号 DW16-300/100 型外注式单体液压支柱2、临时支护：临时支护采纳带帽点柱，柱帽规格为：φ160mm长度为 300mm 的半圆木3、支护方法⑴ 巷道支护采纳单体液压支柱配合 2.4mπ 型梁+菱形网联合支护，单体柱型号 DW16-300/100，π“”型钢梁呈 线型 布置（平行于顺槽布置），单体液压支柱要打成一条直线并拴防倒绳，两路支柱靠两帮支设，左帮一梁二柱，柱距 1600mm，右帮一梁三柱，柱距800mm。背板采纳 φ200mm 长度为 1...
