围堰施工及度汛方案

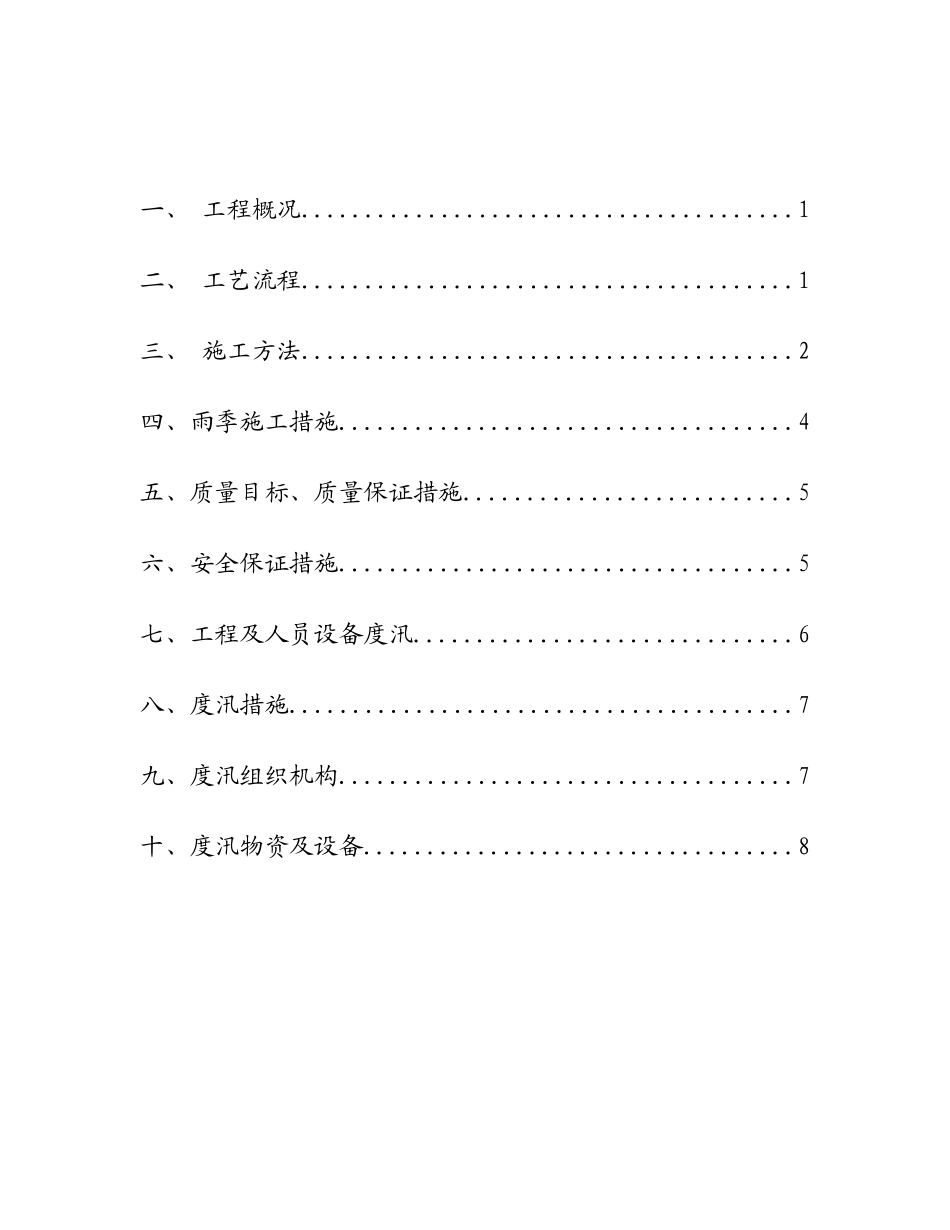

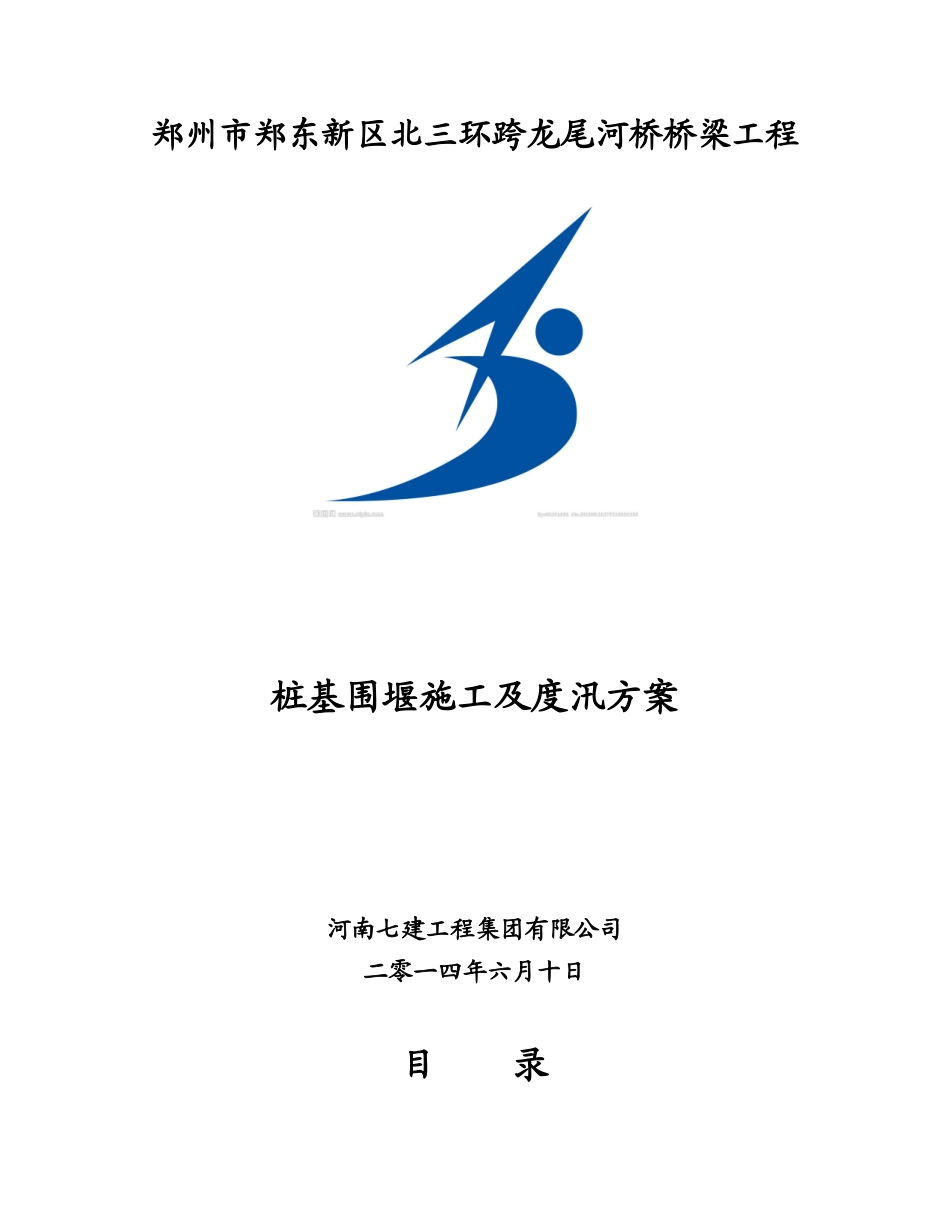

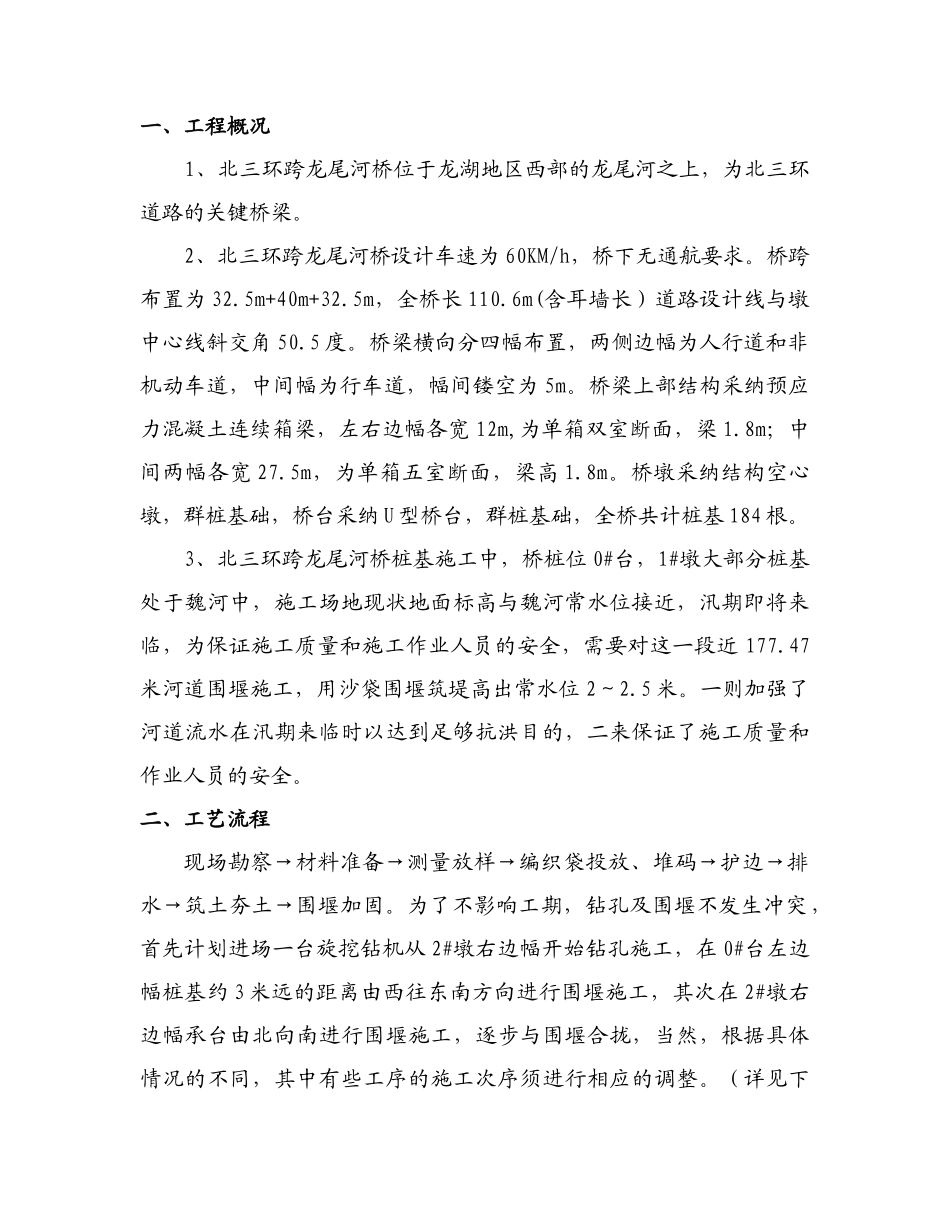

郑州市郑东新区北三环跨龙尾河桥桥梁工程桩基围堰施工及度汛方案河南七建工程集团有限公司二零一四年六月十日目 录一、 工程概况.......................................1二、 工艺流程.......................................1三、 施工方法.......................................2四、雨季施工措施....................................4五、质量目标、质量保证措施..........................5六、安全保证措施....................................5七、工程及人员设备度汛..............................6八、度汛措施........................................7九、度汛组织机构....................................7十、度汛物资及设备..................................8一、工程概况 1、北三环跨龙尾河桥位于龙湖地区西部的龙尾河之上，为北三环道路的关键桥梁。 2、北三环跨龙尾河桥设计车速为 60KM/h，桥下无通航要求。桥跨布置为 32.5m+40m+32.5m，全桥长 110.6m(含耳墙长）道路设计线与墩中心线斜交角 50.5 度。桥梁横向分四幅布置，两侧边幅为人行道和非机动车道，中间幅为行车道，幅间镂空为 5m。桥梁上部结构采纳预应力混凝土连续箱梁，左右边幅各宽 12m,为单箱双室断面，梁 1.8m；中间两幅各宽 27.5m，为单箱五室断面，梁高 1.8m。桥墩采纳结构空心墩，群桩基础，桥台采纳 U 型桥台，群桩基础，全桥共计桩基 184 根。 3、北三环跨龙尾河桥桩基施工中，桥桩位 0#台，1#墩大部分桩基处于魏河中，施工场地现状地面标高与魏河常水位接近，汛期即将来临，为保证施工质量和施工作业人员的安全，需要对这一段近 177.47米河道围堰施工，用沙袋围堰筑堤高出常水位 2～2.5 米。一则加强了河道流水在汛期来临时以达到足够抗洪目的，二来保证了施工质量和作业人员的安全。二、工艺流程现场勘察→材料准备→测量放样→编织袋投放、堆码→护边→排水→筑土夯土→围堰加固。为了不影响工期，钻孔及围堰不发生冲突 ，首先计划进场一台旋挖钻机从 2#墩右边幅开始钻孔施工，在 0#台左边幅桩基约 3 米远的距离由西往东南方向进行围堰施工，其次在 2#墩右边幅承台由北向南进行围堰施工，逐步与围堰合拢，当然，根据具体情况的不同，其中有些工序的施工次序须进行相应的调整。（详见下面示意图）三、施工方法1、进行现场勘察，查看现场水文地质情况，另外选择好围堰用取土场地、准备好编织袋及其他有关工具、材料...
