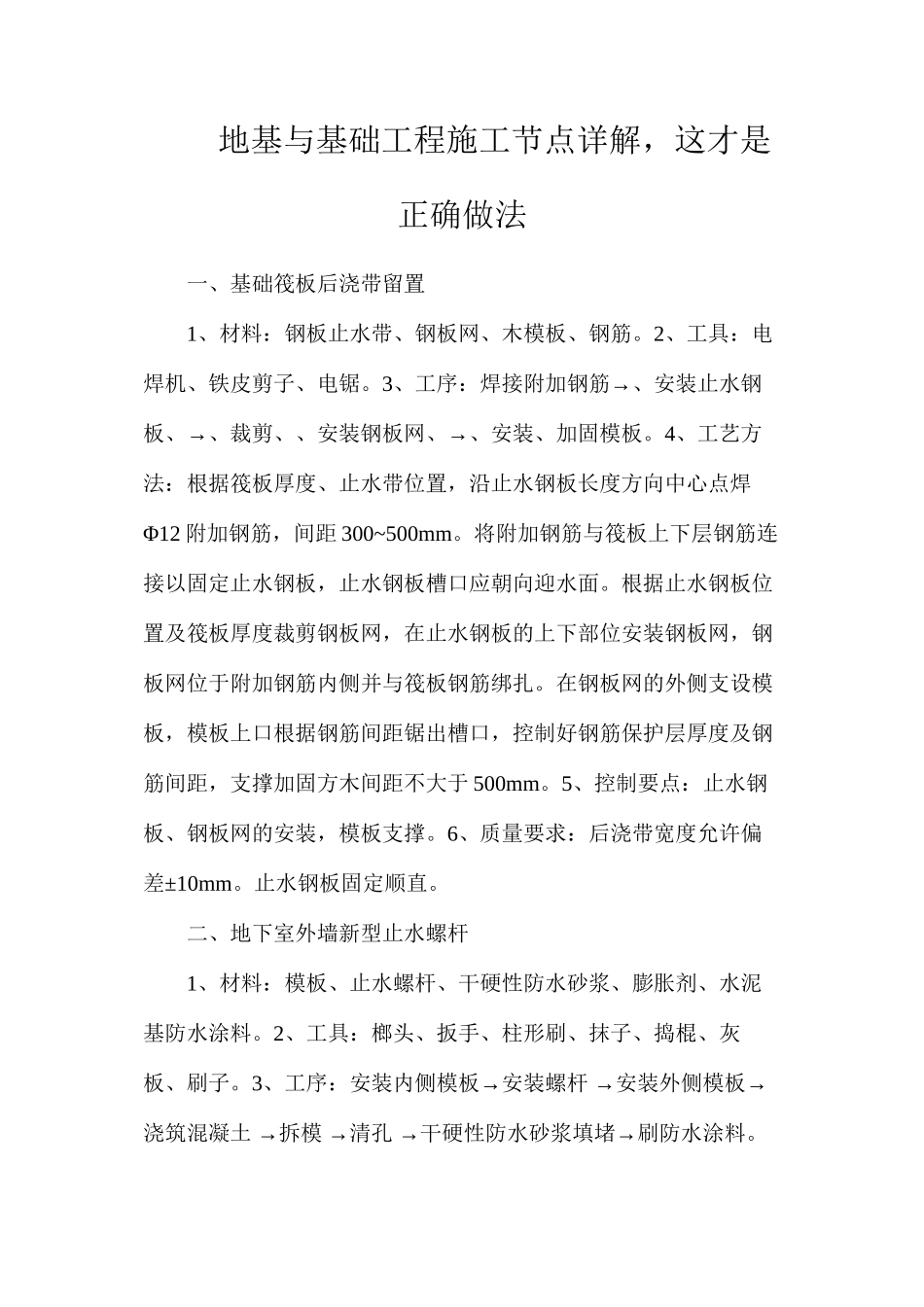

地基与基础工程施工节点详解,这才是正确做法一、基础筏板后浇带留置1、材料:钢板止水带、钢板网、木模板、钢筋。2、工具:电焊机、铁皮剪子、电锯。3→、工序:焊接附加钢筋、安装止水钢→→板、、裁剪、、安装钢板网、、安装、加固模板。4、工艺方法:根据筏板厚度、止水带位置,沿止水钢板长度方向中心点焊Φ12 附加钢筋,间距 300~500mm。将附加钢筋与筏板上下层钢筋连接以固定止水钢板,止水钢板槽口应朝向迎水面。根据止水钢板位置及筏板厚度裁剪钢板网,在止水钢板的上下部位安装钢板网,钢板网位于附加钢筋内侧并与筏板钢筋绑扎。在钢板网的外侧支设模板,模板上口根据钢筋间距锯出槽口,控制好钢筋保护层厚度及钢筋间距,支撑加固方木间距不大于 500mm。5、控制要点:止水钢板、钢板网的安装,模板支撑。6、质量要求:后浇带宽度允许偏差±10mm。止水钢板固定顺直。二、地下室外墙新型止水螺杆1、材料:模板、止水螺杆、干硬性防水砂浆、膨胀剂、水泥基防水涂料。2、工具:榔头、扳手、柱形刷、抹子、捣棍、灰板、刷子。3→ →→、工序:安装内侧模板安装螺杆安装外侧模板 → → →→浇筑混凝土拆模清孔干硬性防水砂浆填堵刷防水涂料。4、工艺方法:根据模板控制线支设好地下室外墙内侧模板。在模板上开孔,开孔位置应避开钢筋,间距 400~500mm,安装新型中间防水两端可拆卸重复利用止水螺杆。在外侧模螺杆对应位置开≤孔并安装外侧模板。分层浇筑混凝土,每层厚度 600mm。松掉螺帽及拆除模板加固用设施料,用扳手卸掉螺杆两端可周转使用部分,拆除模板。用柱形刷清理孔内杂物,并在施工前 3 小时喷水湿润。填塞微膨胀干硬性防水砂浆与墙面齐平。表面刷一道水泥基防水涂料,洒水养护不少于 3 天。5、控制要点:加固、浇筑、清孔、填塞、防水。6、质量要求:螺栓孔端头填塞密实,防水处理到位。三、灌注桩免桩间土开挖施工1、材料:混凝土。2、工具:测量仪、墨斗、线绳、风镐、桩头定型模具、切割机、旋挖机。3 →→、工序:土方开挖垫层施工 →→ →→桩基定位桩位垫层破除桩顶模板支设混凝土浇筑模板拆除。4、施工方法:桩基施工前土方开挖至垫层底标高施工混凝土垫层。先施工垫层后施工桩的方法(可有效控制虚桩长度、免桩间图开挖)垫层厚度一般不小于 200mm,垫层顶标高比设计桩顶标高底 100mm。在施工完成的垫层上逐根弹线定位工程桩,放线尺寸比桩设计尺寸大 50mm。采纳切割机、风镐对放线内垫层混凝土破除后...
