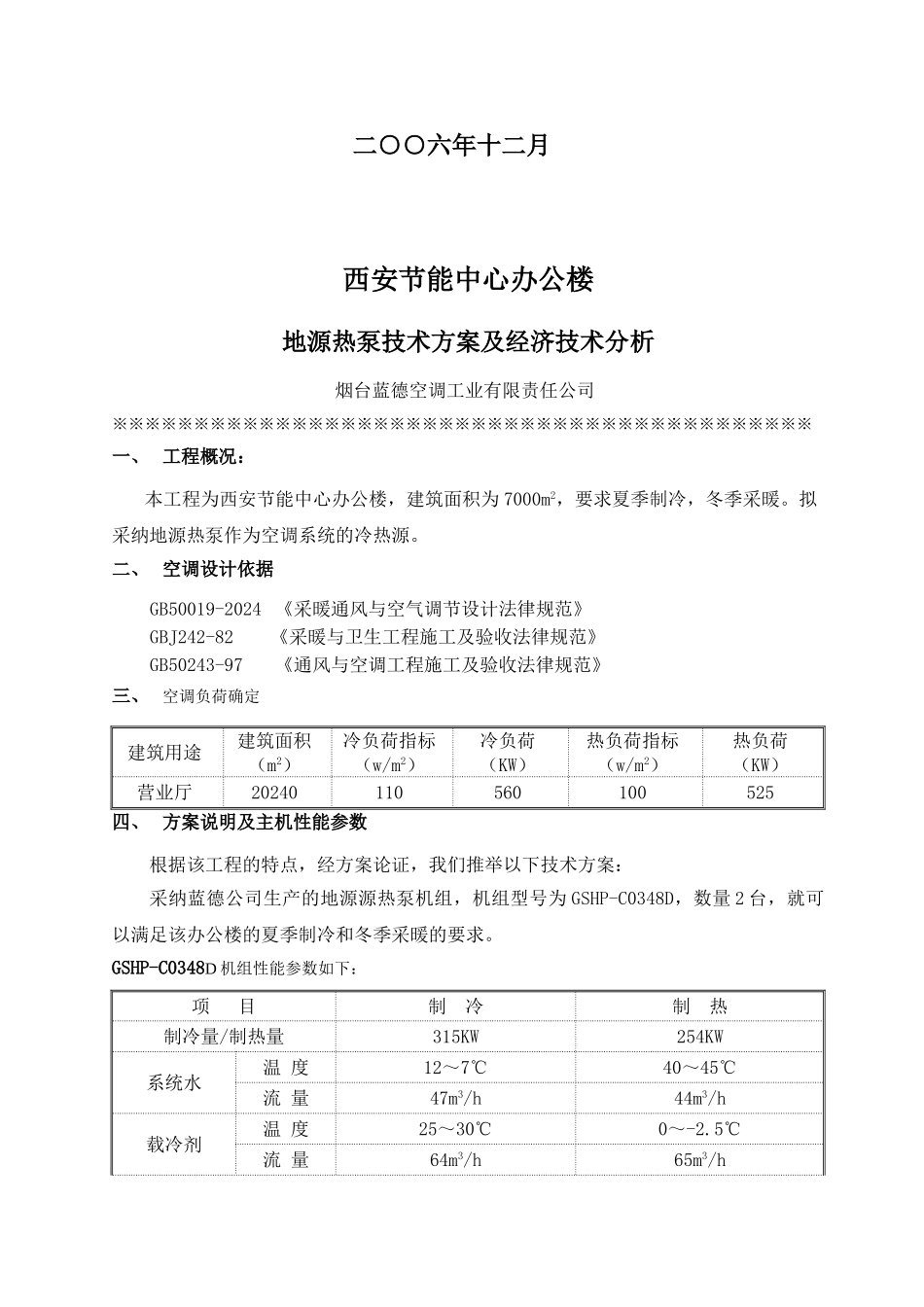

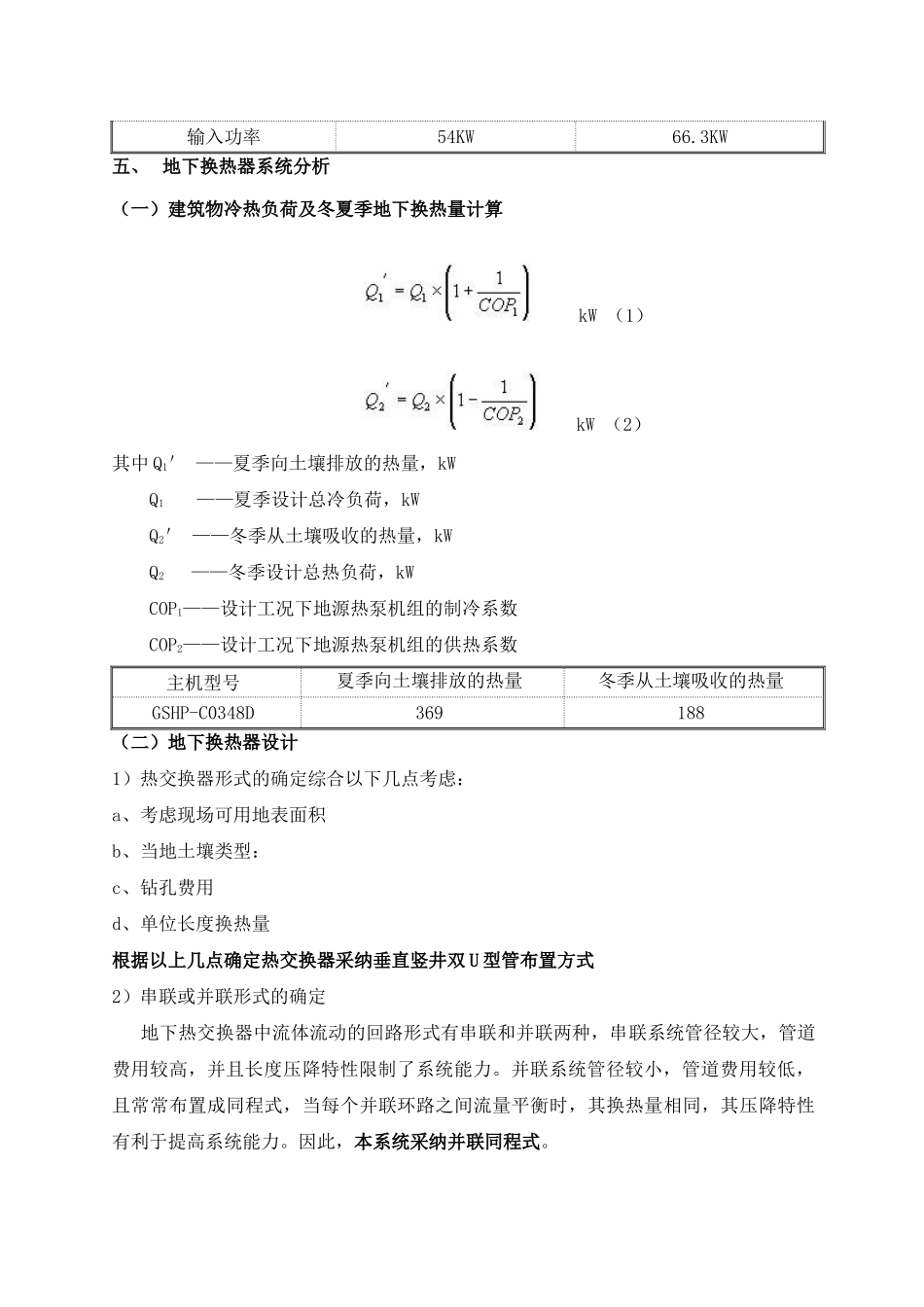

西安节能中心办公楼地源热泵技术方案及经济运行分析 DOC. NO.0700210-F122901烟台蓝德空调工业有限责任公司二○○六年十二月 西安节能中心办公楼地源热泵技术方案及经济技术分析烟台蓝德空调工业有限责任公司※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※一、 工程概况：本工程为西安节能中心办公楼，建筑面积为 7000m2，要求夏季制冷，冬季采暖。拟采纳地源热泵作为空调系统的冷热源。二、 空调设计依据GB50019-2024 《采暖通风与空气调节设计法律规范》GBJ242-82 《采暖与卫生工程施工及验收法律规范》GB50243-97 《通风与空调工程施工及验收法律规范》三、空调负荷确定建筑用途建筑面积（m2）冷负荷指标（w/m2）冷负荷（KW）热负荷指标（w/m2）热负荷（KW）营业厅20240110560100525四、 方案说明及主机性能参数根据该工程的特点，经方案论证，我们推举以下技术方案：采纳蓝德公司生产的地源源热泵机组，机组型号为 GSHP-C0348D，数量 2 台，就可以满足该办公楼的夏季制冷和冬季采暖的要求。GSHP-C0348D 机组性能参数如下：项 目制 冷制 热制冷量/制热量315KW254KW系统水温 度12～7℃40～45℃流 量47m3/h44m3/h载冷剂温 度25～30℃0～-2.5℃流 量64m3/h65m3/h输入功率54KW66.3KW五、 地下换热器系统分析（一）建筑物冷热负荷及冬夏季地下换热量计算 kW （1） kW （2）其中 Q1＇ ——夏季向土壤排放的热量，kW Q1 ——夏季设计总冷负荷，kW Q2＇ ——冬季从土壤吸收的热量，kW Q2 ——冬季设计总热负荷，kW COP1——设计工况下地源热泵机组的制冷系数 COP2——设计工况下地源热泵机组的供热系数主机型号夏季向土壤排放的热量（KW）冬季从土壤吸收的热量（KW）GSHP-C0348D369188（二）地下换热器设计1）热交换器形式的确定综合以下几点考虑：a、考虑现场可用地表面积b、当地土壤类型：c、钻孔费用d、单位长度换热量根据以上几点确定热交换器采纳垂直竖井双 U 型管布置方式2）串联或并联形式的确定 地下热交换器中流体流动的回路形式有串联和并联两种，串联系统管径较大，管道费用较高，并且长度压降特性限制了系统能力。并联系统管径较小，管道费用较低，且常常布置成同程式，当每个并联环路之间流量平衡时，其换热量相同，其压降特性有利于提高系统能力。因此，本系统采纳并联同程式。3）选择管材 一般来讲，一旦将换热器埋入地下后，基本不可能进行维修或更...
