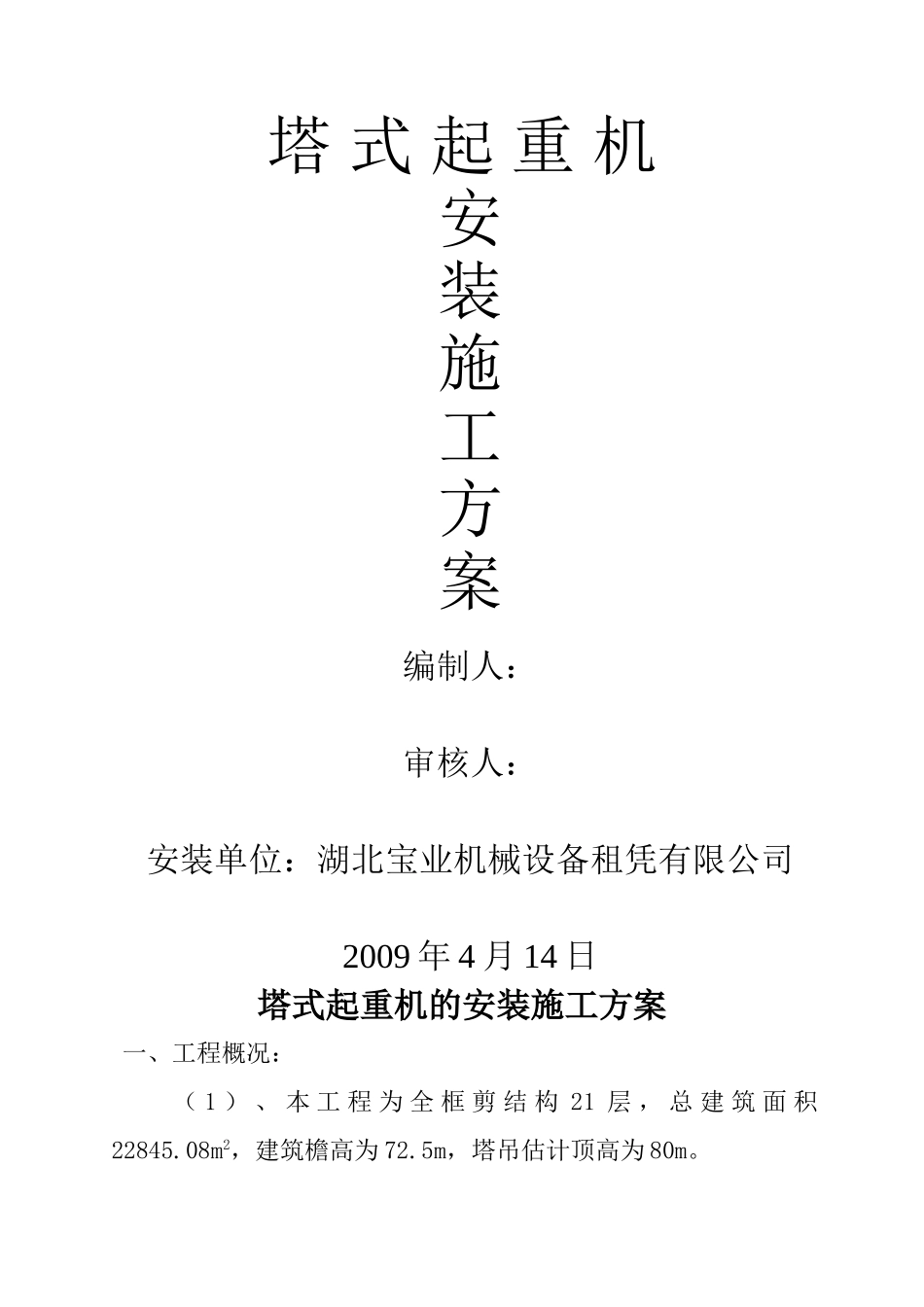

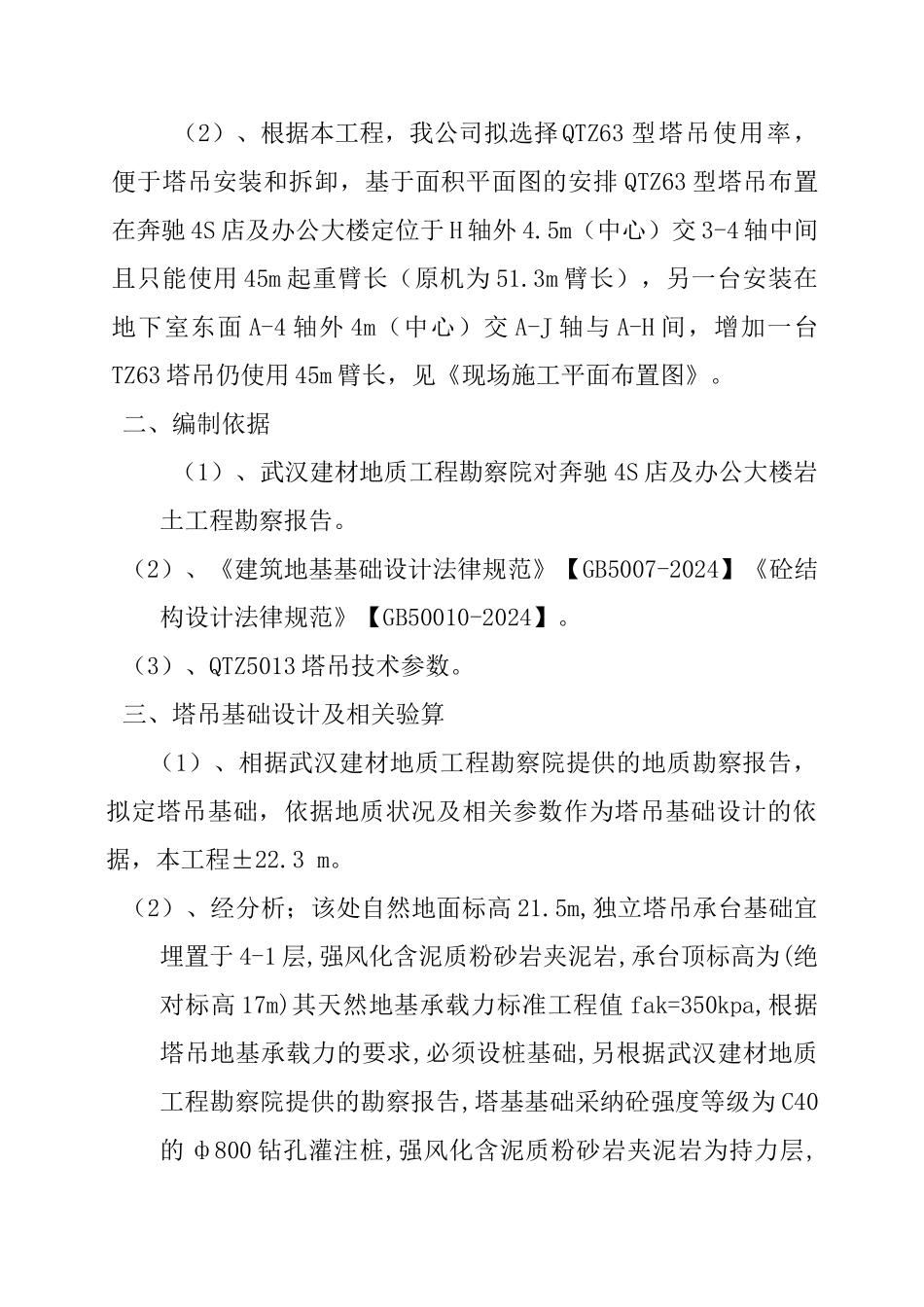

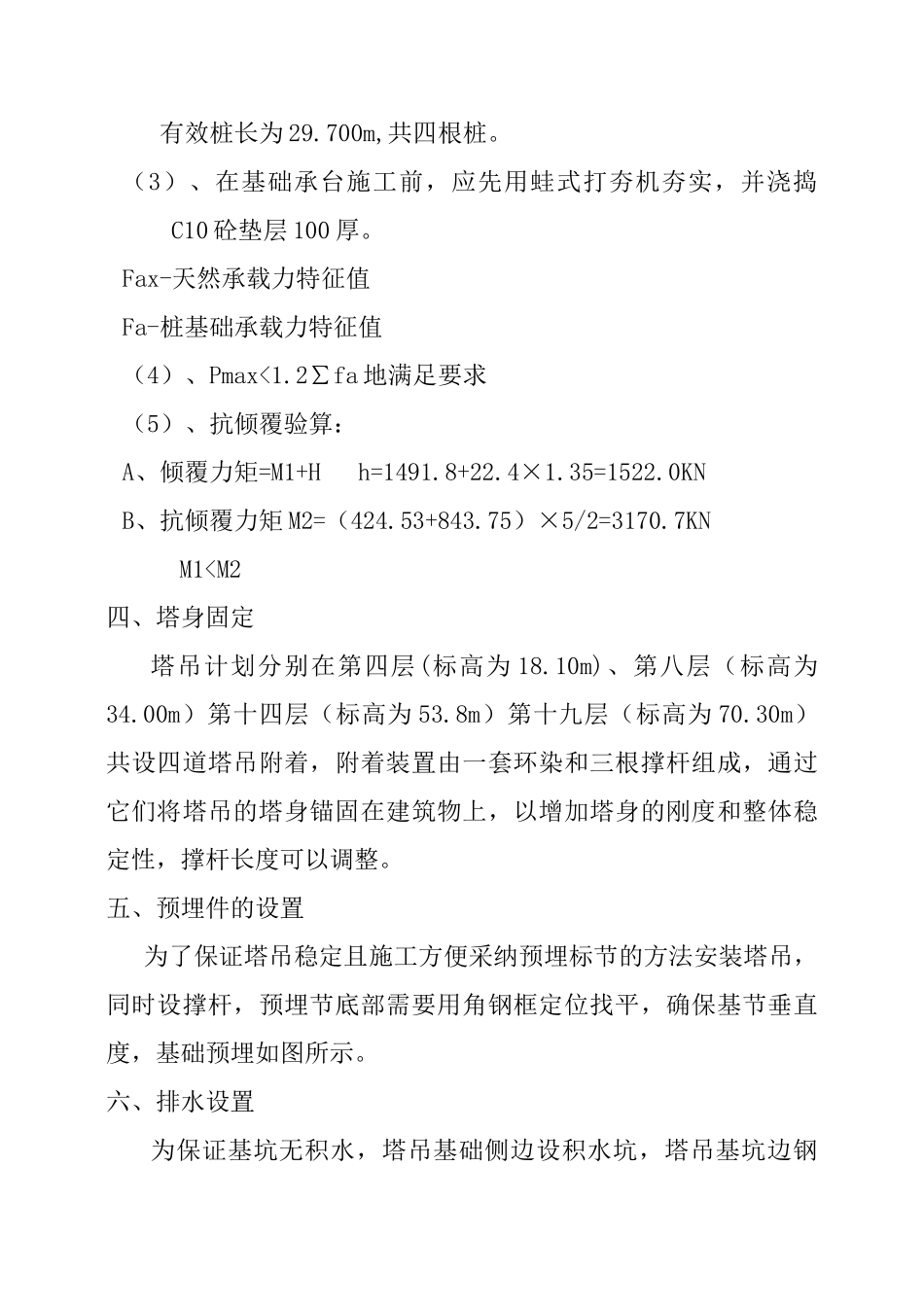

塔 式 起 重 机安装施工方案编制人：审核人：安装单位：湖北宝业机械设备租凭有限公司2009 年 4 月 14 日塔式起重机的安装施工方案一、工程概况：（ 1 ） 、 本 工 程 为 全 框 剪 结 构 21 层 ， 总 建 筑 面 积22845.08m2，建筑檐高为 72.5m，塔吊估计顶高为 80m。（2）、根据本工程，我公司拟选择 QTZ63 型塔吊使用率，便于塔吊安装和拆卸，基于面积平面图的安排 QTZ63 型塔吊布置在奔驰 4S 店及办公大楼定位于 H 轴外 4.5m（中心）交 3-4 轴中间且只能使用 45m 起重臂长（原机为 51.3m 臂长），另一台安装在地下室东面 A-4 轴外 4m（中心）交 A-J 轴与 A-H 间，增加一台TZ63 塔吊仍使用 45m 臂长，见《现场施工平面布置图》。二、编制依据 （1）、武汉建材地质工程勘察院对奔驰 4S 店及办公大楼岩土工程勘察报告。（2）、《建筑地基基础设计法律规范》【GB5007-2024】《砼结构设计法律规范》【GB50010-2024】。（3）、QTZ5013 塔吊技术参数。三、塔吊基础设计及相关验算（1）、相据武汉建材地质工程勘察院提供的地质勘察报告，拟定塔吊基础，依据地质状况及相关参数作为塔吊基础设计的依据，本工程±22.3 m。（2）、经分析；该处自然地面标高 21.5m,独立塔吊承台基础宜埋置于 4-1 层,强风化含泥质粉砂岩夹泥岩,承台顶标高为(绝对标高 17m)其天然地基承载力标准工程值 fak=350kpa,根据塔吊地基承载力的要求,必须设桩基础,另根据武汉建材地质工程勘察院提供的勘察报告,塔基基础采纳砼强度等级为 C40的 ф800 钻孔灌注桩,强风化含泥质粉砂岩夹泥岩为持力层,有效桩长为 29.700m,共四根桩。（3）、在基础承台施工前，应先用蛙式打夯机夯实，并浇捣C10 砼垫层 100 厚。Fax-天然承载力特征值Fa-桩基础承载力特征值（4）、Pmax<1.2∑fa 地满足要求（5）、抗倾覆验算：A、倾覆力矩=M1+H h=1491.8+22.4×1.35=1522.0KNB、抗倾覆力矩 M2=（424.53+843.75）×5/2=3170.7KNM1
