塔机附墙技术探讨 VIP专享

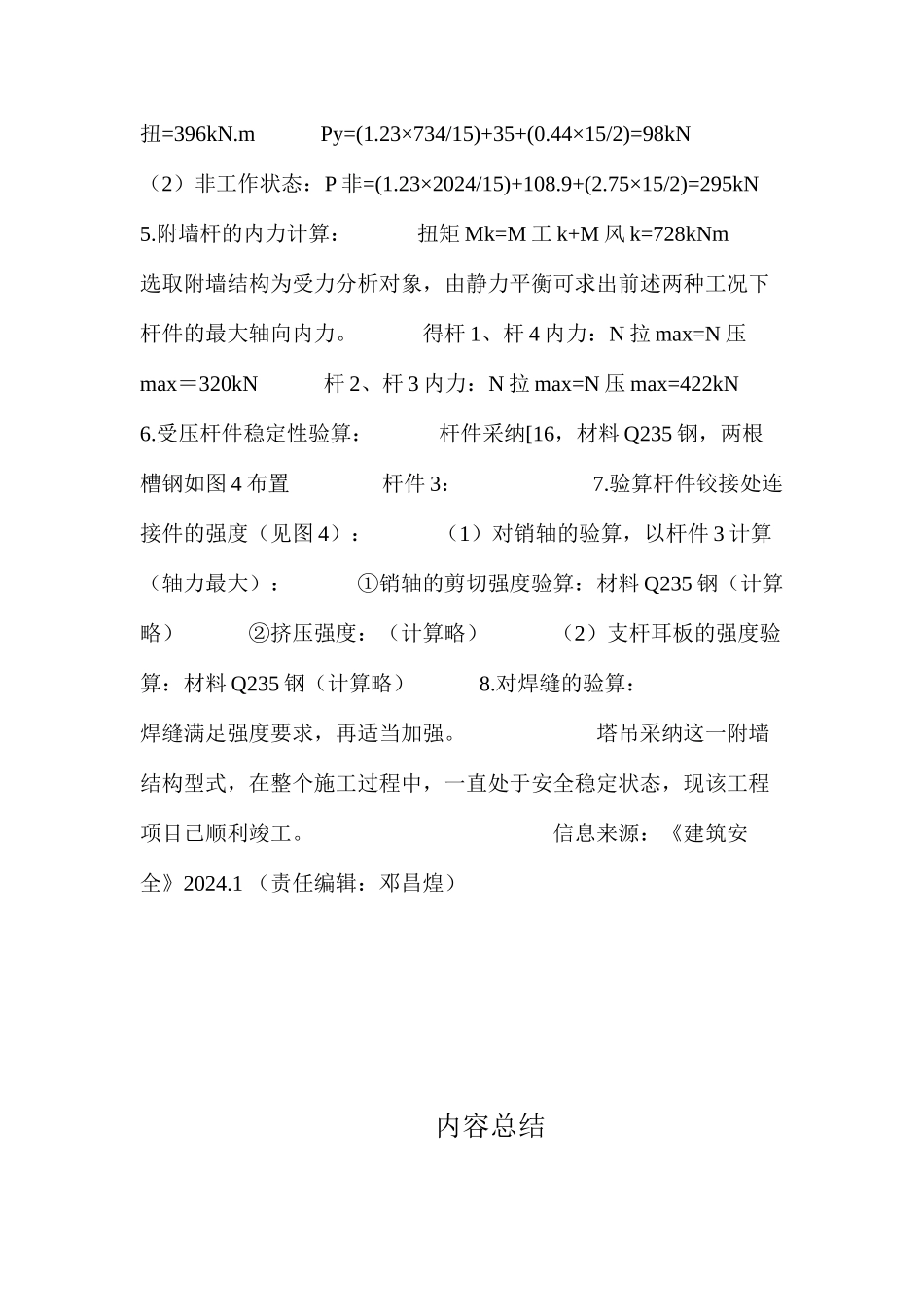

塔机附墙技术探讨 （作者王晓霞）我公司深圳某施工场地安装一台四川 xx 厂 QT80A 型塔吊，安装高度超过使用说明书规定的最大独立高度，需进行附墙锚固，塔机最大安装高度达 120m，在该施工场地的安装总高度为 107m（吊钩高度），有 5 道附墙。生产厂家在使用说明书中标明了建筑物外墙与塔吊中心的距离在 3.5～4.5m之间，与外墙的夹角在 40°～60°之间，但由于该工程建筑物表面结构及工程施工工艺等因素的影响，塔吊安装后，塔吊中心距离建筑物外墙 7m，所采纳的附墙杆件的长度以及与建筑物间的夹角，与原说明书的规定有所不同。为了保证塔吊安全使用，我们对附墙杆件 及其连接件作了稳定性及强度验算。在做塔机附着时，应按使用说明书的要求设置附着高度（见图 1）。该塔吊的第一道设置在 24m 高处，每道间距应不超过 20m，为了附着框安装方便，从第二道附墙起，每道间距定为 15m。最后一道附墙以上塔机高约为30m 。图 1 塔机附着示意图所有附墙杆件均采纳[16 槽钢对置而成，具体摆放位置如图 4 所示。由连接耳板通过销钉与附墙框（2.4m×2.4m）铰接，另一端焊接在建筑物的预埋件上。 1. 附着式塔机的计算工况：根据附着式塔机所受荷载、塔身内力及支反力的计算分析，对于附着装置来讲，应考虑以下两种情况，如图示：（1）塔机满载工作，起重臂顺 x－x 轴或 y－y 轴方向，风向垂直于臂架（见图 2a）；（2）塔机非工作工况，起重臂处于塔身对角线方向，风由平衡臂吹向起重臂（根据《塔式起重机设计法律规范》GB/T13752－92 ）。图 2 塔机不同工况 附着杆受力计算图2.风荷载的计算见表 1 ：根据《塔式起重机设计法律规范》（GB/T13752－92）F＝Cw·PW·A, q=F/L F：作用在塔机上（包括物品）的风荷载；q：单位长度的风荷载；Cw 风力系数：Pw：计算风压；A：迎风面积；L ：塔身高度。 风荷载计算表表 1 3.塔机工作状态和非工作状态时有 关技术参数表（最大独立高度时）：塔机最大荷载表 4. 计算附墙架对塔身的支反力：假设塔身为一连续梁结钩（见图 3），以此进行结构的受力分析，可用力矩分配法、力法求出附墙受力。实际使用中，塔机最上面一道附墙受力最大，因为该道附墙节点力除由 M 引起的附墙受力外，还有承受由塔机悬臂端风载及旋转转件的离心水平惯性力在悬根部引起的水平切力 Fw 及下部塔身的水平风载。在此参照《建筑机械》2024 第 2≥期：当塔机有三道附墙时，最上一道附墙的支反力...
