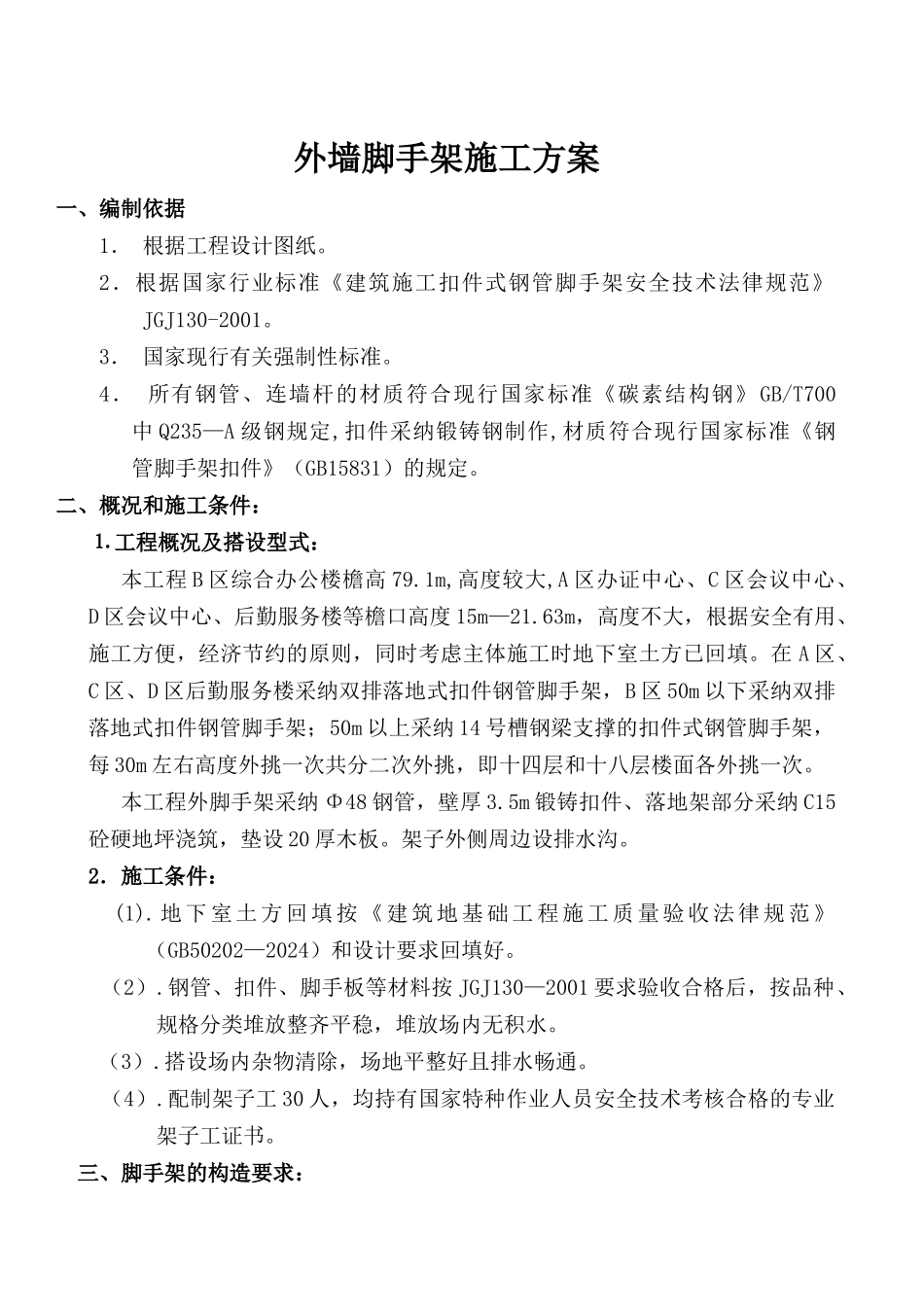

目 录一、编制依据二、概况和施工条件三、脚手架的构造要求四、脚手架的搭设使用与拆除五、悬挑脚手架的计算及构造六、脚手架的质量要求和检查验收外墙脚手架施工方案一、编制依据1． 根据工程设计图纸。2．根据国家行业标准《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJ130-2001。3． 国家现行有关强制性标准。4． 所有钢管、连墙杆的材质符合现行国家标准《碳素结构钢》 GB/T700 中 Q235—A 级钢规定,扣件采纳锻铸钢制作,材质符合现行国家标准《钢 管脚手架扣件》（GB15831）的规定。二、概况和施工条件：⒈ 工程概况及搭设型式：本工程 B 区综合办公楼檐高 79.1m,高度较大,A 区办证中心、C 区会议中心、D 区会议中心、后勤服务楼等檐口高度 15m—21.63m，高度不大，根据安全有用、施工方便，经济节约的原则，同时考虑主体施工时地下室土方已回填。在 A 区、C 区、D 区后勤服务楼采纳双排落地式扣件钢管脚手架，B 区 50m 以下采纳双排落地式扣件钢管脚手架；50m 以上采纳 14 号槽钢梁支撑的扣件式钢管脚手架，每 30m 左右高度外挑一次共分二次外挑，即十四层和十八层楼面各外挑一次。本工程外脚手架采纳 Φ48 钢管，壁厚 3.5m 锻铸扣件、落地架部分采纳 C15砼硬地坪浇筑，垫设 20 厚木板。架子外侧周边设排水沟。2．施工条件：(1). 地 下 室 土 方 回 填 按 《 建 筑 地 基 础 工 程 施 工 质 量 验 收 法 律 规 范 》（GB50202—2024）和设计要求回填好。（2）.钢管、扣件、脚手板等材料按 JGJ130—2001 要求验收合格后，按品种、规格分类堆放整齐平稳，堆放场内无积水。（3）.搭设场内杂物清除，场地平整好且排水畅通。（4）.配制架子工 30 人，均持有国家特种作业人员安全技术考核合格的专业架子工证书。三、脚手架的构造要求：⒈ 立杆的构造要求：（1） 所有立杆底部均设置底座。（2） 脚手架必须设置纵横向扫地杆，用直角扣件固定在立杆上距离底座 200mm 处，横向扫地杆紧靠在纵向扫地杆下方。（3） 脚手架步距为 1.8m，立杆横距 1.05m,立杆纵距 1.8m。（4） 立杆接长采纳对接扣件连接，且对接扣件应交错布置，两根相邻立杆的不能设在同一步内。同步内隔一根立杆的两个相隔接头在高度方向错开距离大于 500mm。（5） 立杆顶端高出女儿墙上口 1m，高出檐口 1.5m。（6） B 区 50m 高外架下部 25m 高度设双立杆，附加立杆与主立杆左右交错布置。...
