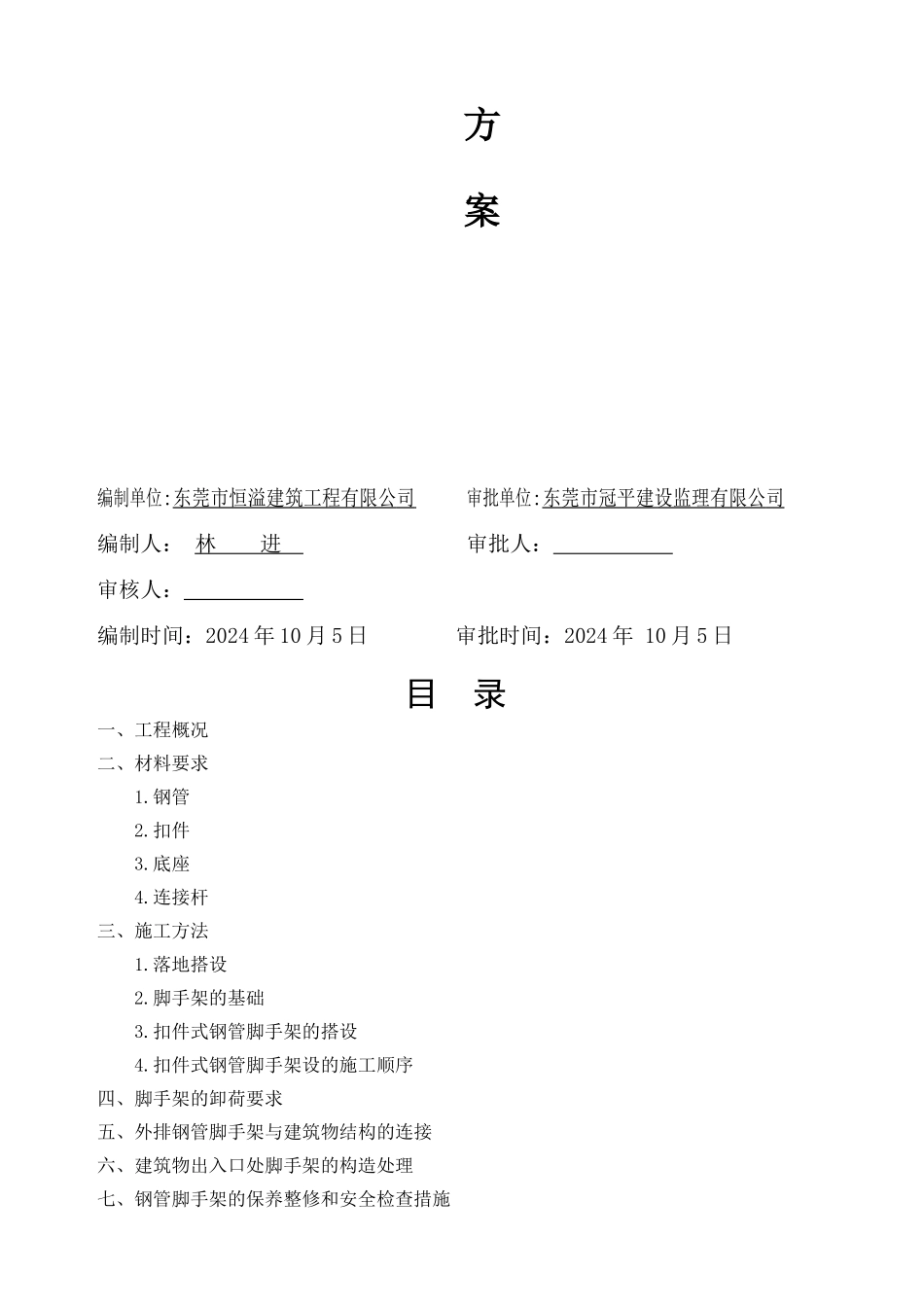

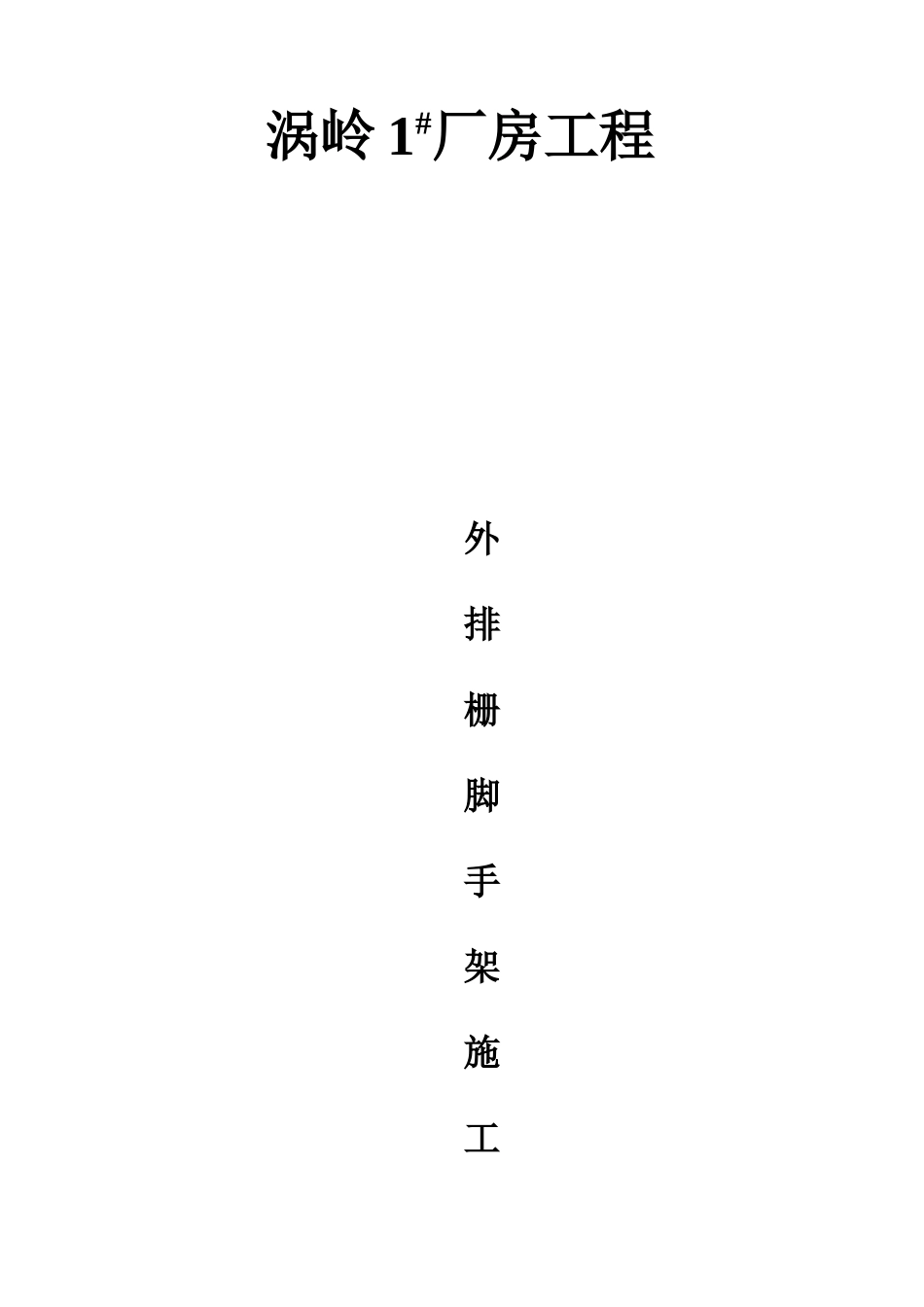

涡岭 1#厂房工程外排栅脚手架施工方案编制单位:东莞市恒溢建筑工程有限公 司 审批单位:东莞市冠平建设监理有限公 司 编制人： 林 进 审批人： 审核人： 编制时间：2024 年 10 月 5 日 审批时间：2024 年 10 月 5 日目 录一、工程概况二、材料要求1.钢管2.扣件3.底座4.连接杆三、施工方法1.落地搭设2.脚手架的基础3.扣件式钢管脚手架的搭设4.扣件式钢管脚手架设的施工顺序四、脚手架的卸荷要求五、外排钢管脚手架与建筑物结构的连接六、建筑物出入口处脚手架的构造处理七、钢管脚手架的保养整修和安全检查措施八、扣件式钢管脚手架的拆除九、安全防护措施十、施工进度十一、文明施工一、工程概况本工程是一幢钢筋混凝土框架结构厂房，位于东莞市东城区涡岭工业园内，由东莞市东城建筑规划设计院设计，由东莞市东城区涡岭股份经济合作社投资兴建。建筑面积 7425.5 m2,首层高 5.5m,标准层高4.5m.全高 16.1m。二、材料要求1. 钢管：一般采纳外径 φ48mm,壁厚 3.5mm 的高频焊接钢管。材料要符合《普通碳素结构钢技术条件》GB700-79中的 A3 钢管技术条件。管材符合《直径 5～152mm 电焊钢管》YB242-63 中的甲类软钢管,《低压流体输送用焊接钢管》GB3092-82 中的普通钢管的规定。有严重锈蚀、弯曲、 压偏、损伤和裂纹者均应剔除。钢管的长度应是脚手架步高的倍数,其重量要方便操作杆件最大重量以不超过 25kg 为宜。高为 1800mm,脚手架用钢管材料应用 1.2 米、1.8 米、2.7 米、3.6 米、4.5 米、6.0 米等。长度为 1.2-1.8 米的钢管主要用于小横杆,底部和顶部作立柱交叉接头。长度为 2.7 米的钢管用于立柱交叉接头。长度为 3.6 米的钢管是基本钢管,用于立柱、扶手、大横杆和剪力撑等。长度为 4.5 米的钢管用于扶手、大横杆和剪力撑等。用钢管作脚手架时,为了充分利用材料,允许钢管对接。接头采纳套管接法,内套管长度为 200mm,套管用外径 φ38mm 的钢管,壁厚 3.5mm。两端分别用两只 φ35mm 铆钉在垂直两个方向铆牢，并在接头处施以电焊。按钢管在脚手架上所处的部位和所起的作用分为:(1) 立柱,立杆和竖杆等,是脚手架主要传递荷载的杆件。(2) 大横杆,又称牵杆,纵向水平杆等。是保持脚手架纵向稳定的主要杆件。(3) 小横杆,又称横向水平杆,横担等。是脚手架直接承受荷载的杆件.(4) 栏杆,又称扶手。是脚手架的安全防护设施,又起着脚手架的纵向稳定作用。(5) 剪力撑,又称十字撑,科撑,是防止脚手...
