外脚手架方案与设计

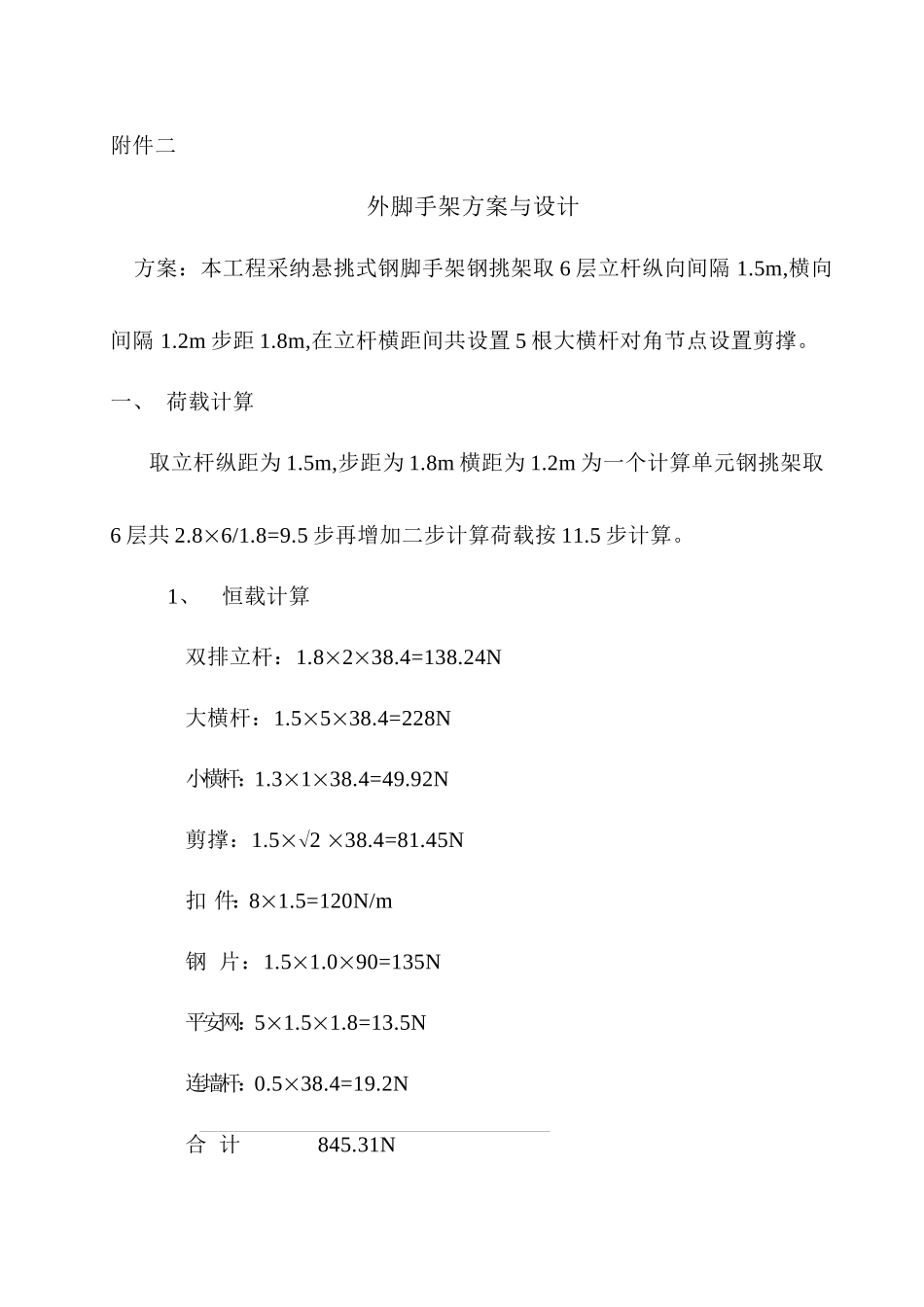

附件二外脚手架方案与设计 方案：本工程采纳悬挑式钢脚手架钢挑架取 6 层立杆纵向间隔 1.5m,横向 间隔 1.2m 步距 1.8m,在立杆横距间共设置 5 根大横杆对角节点设置剪撑。一、 荷载计算 取立杆纵距为 1.5m,步距为 1.8m 横距为 1.2m 为一个计算单元钢挑架取6 层共 2.86/1.8=9.5 步再增加二步计算荷载按 11.5 步计算。1、恒载计算 双排立杆：1.8238.4=138.24N 大横杆：1.5538.4=228N 小横杆：1.3138.4=49.92N 剪撑：1.52 38.4=81.45N 扣 件：81.5=120N/m 钢 片：1.51.090=135N 平安网：51.51.8=13.5N 连墙杆：0.538.4=19.2N 合 计845.31N 所挑11.5 步高度内的全部自重11.5845.31=9721.1N2、活载：在悬挑高度内允许两步架施工荷载(3000N/m2),动力系数 1.5。1. 30001.51.21.52=13500N 内立杆承受活载：10.5+0.271.21.530002=6300N 外立杆承受活载：0.51.21.530002=4500N3、荷载组合：恒载分项系数 1.2,活载分项系数 1.4 9721.1 内排立杆：P 内=  1.2+63001.4=14652.7N 2 9721.1 外排立杆：P 外= 1.2+45001.4=12132.7N 2二、 验算1、受力分析LAD=0.32+2.82=2.816mLAB=1.32+2.82=3.087m 2.8 2.8cos= = 0.994 sin=0.109 cos= =0.9072.816 3.0872. 14652.70.3+12132.71.3 Rcx= =7203.0N 2.8 P 内 14652.7 NAD= = =14741.2N cos 0.994 NBC=Rcx－NADsin  =7203.0－14741.20.109＝5632.6N P 外 12132.7 NAB= = =13376.8N cos 0.9072、验算： 采纳公式 σ=N/A 钢选用483.5mm,A=4.cm2,r=1.57W=5.98cm3(1)AD 杆验算 =L。/r=282/1.57=180[]=150长细比不满足要求中间加设一拉杆。 =180/2=90[]=150 查得=0.517 14741.2 那么 σ= =58.3MPa[σ]=205Mpa 0.5174.87100(2) AB 杆验算 =L。/r=310/1.57=198[]=150长细比不满足要求在 AB 杆中间加设一程度拉杆那么 =198/2=99[]=150 查得=0.4673. 13376.8 那么 σ= =58.6MPa[σ]=205Mpa 0.4674.100(3)BC 杆验算从略(同上)。钢挑架施工大样图4.附件一模板工程施工方案与设计1、柱模板 因本工程柱为异形柱均包容在剪力墙内故其模板同剪力墙模板一起安装详细方案及计算详剪力墙。2、梁、板模板 板底模、梁底模及梁侧模均采纳 1.8cm 厚胶合板。梁侧模横、竖挡、斜...
