多联机制冷系统原理及作用

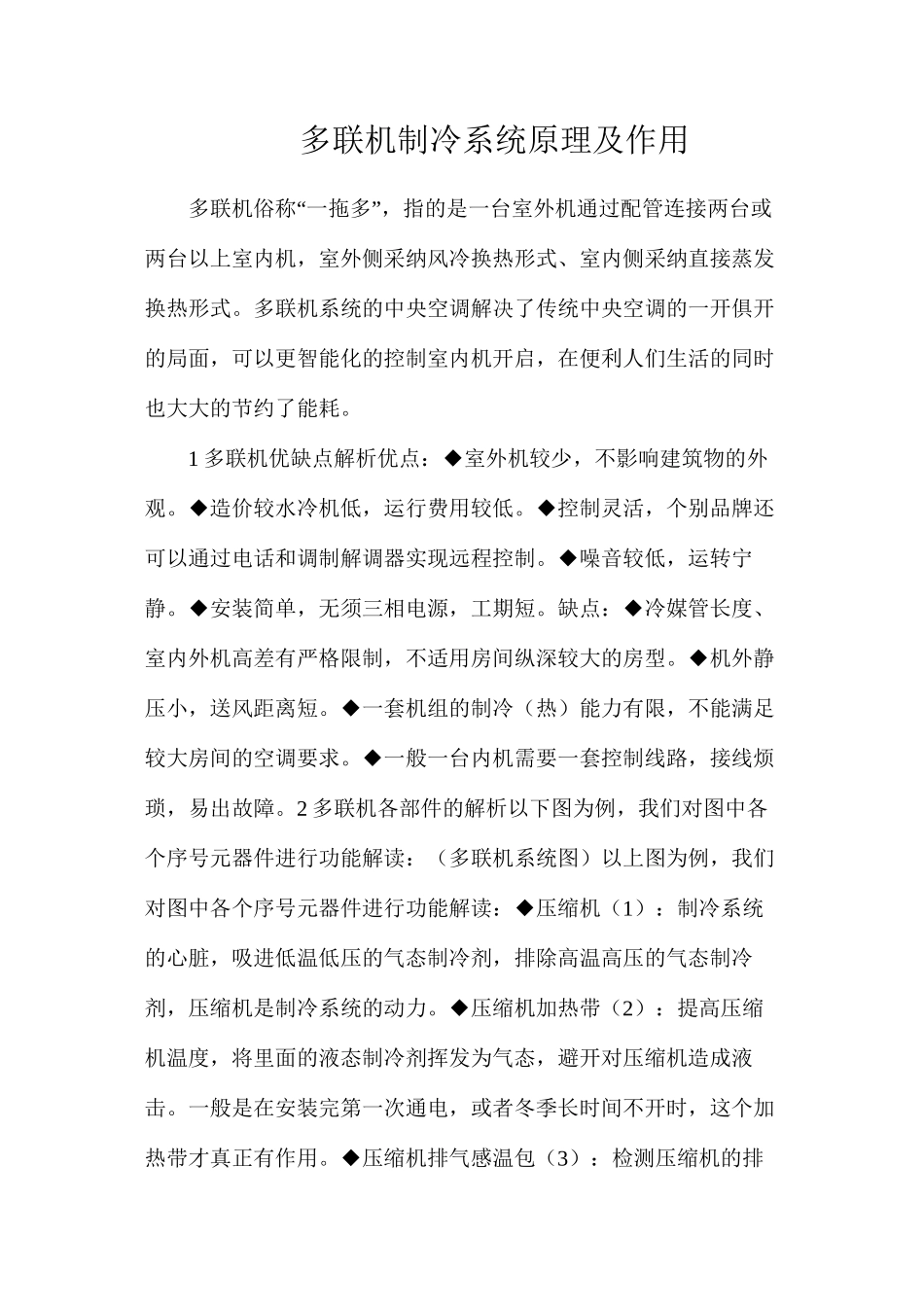

多联机制冷系统原理及作用_第1页
1/4

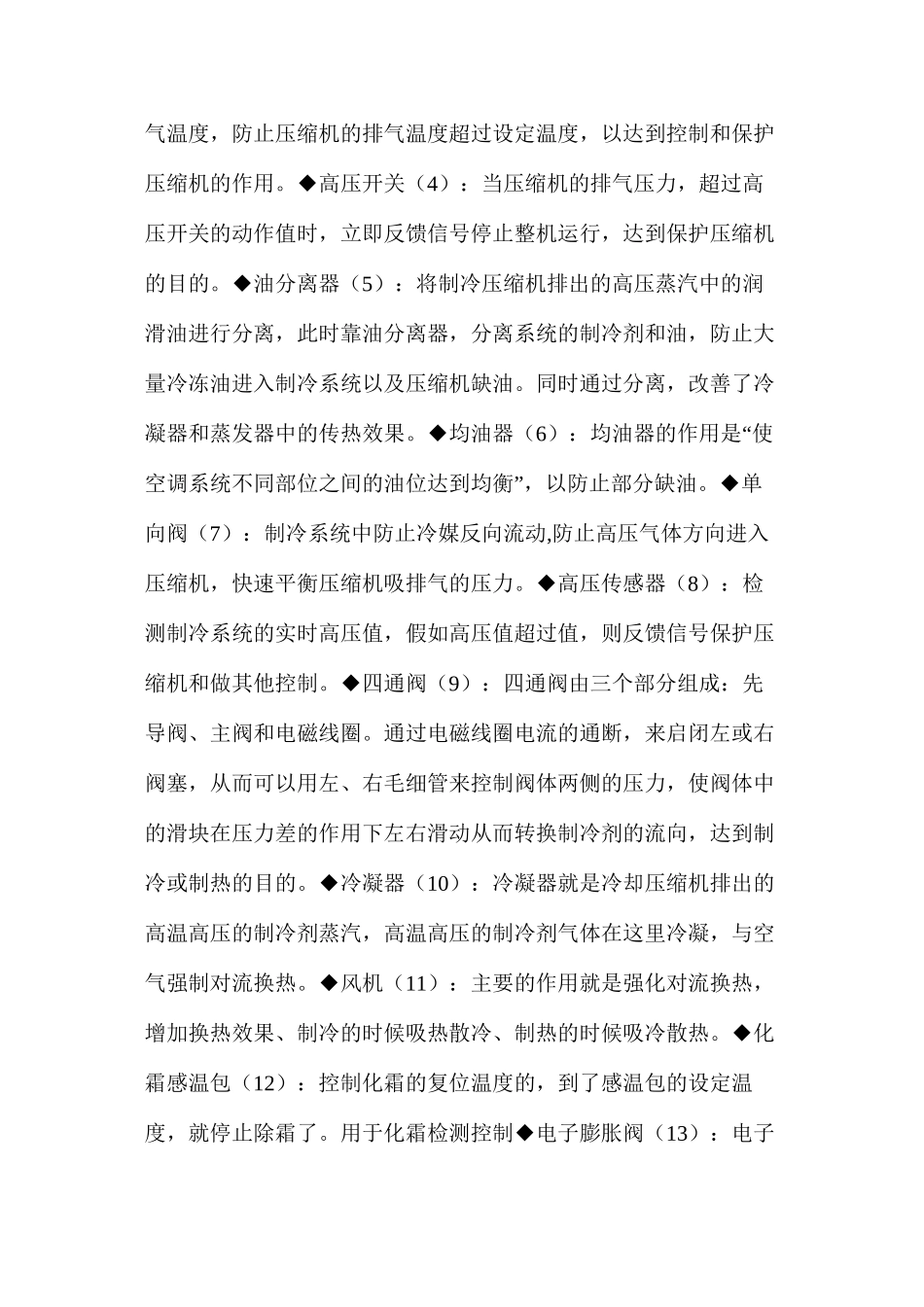

多联机制冷系统原理及作用_第2页
2/4

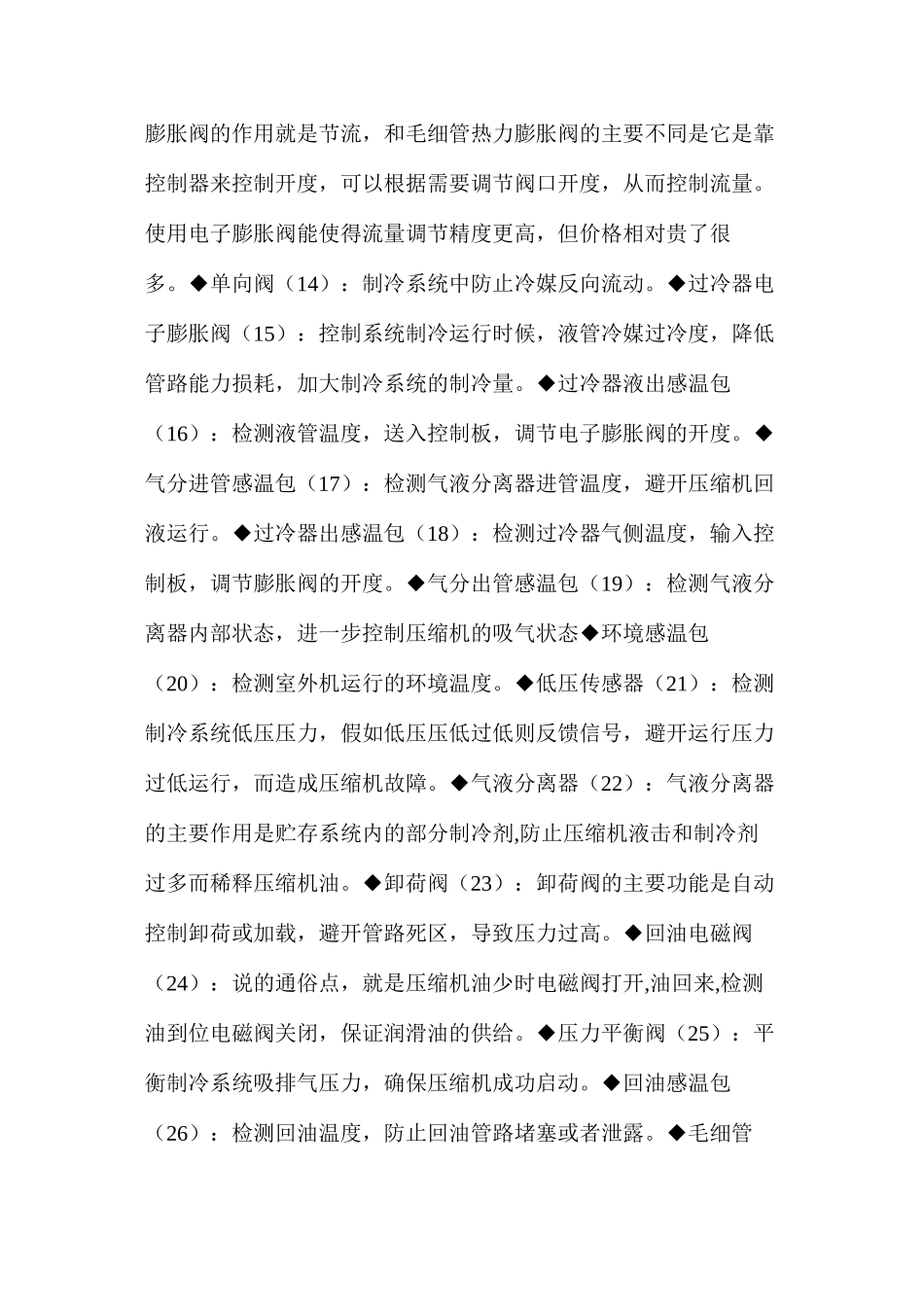

多联机制冷系统原理及作用_第3页
3/4
多联机制冷系统原理及作用“”多联机俗称 一拖多 ,指的是一台室外机通过配管连接两台或两台以上室内机,室外侧采纳风冷换热形式、室内侧采纳直接蒸发换热形式。多联机系统的中央空调解决了传统中央空调的一开俱开的局面,可以更智能化的控制室内机开启,在便利人们生活的同时也大大的节约了能耗。1 多联机优缺点解析优点:◆室外机较少,不影响建筑物的外观。◆造价较水冷机低,运行费用较低。◆控制灵活,个别品牌还可以通过电话和调制解调器实现远程控制。◆噪音较低,运转宁静。◆安装简单,无须三相电源,工期短。缺点:◆冷媒管长度、室内外机高差有严格限制,不适用房间纵深较大的房型。◆机外静压小,送风距离短。◆一套机组的制冷(热)能力有限,不能满足较大房间的空调要求。◆一般一台内机需要一套控制线路,接线烦琐,易出故障。2 多联机各部件的解析以下图为例,我们对图中各个序号元器件进行功能解读:(多联机系统图)以上图为例,我们对图中各个序号元器件进行功能解读:◆压缩机(1):制冷系统的心脏,吸进低温低压的气态制冷剂,排除高温高压的气态制冷剂,压缩机是制冷系统的动力。◆压缩机加热带(2):提高压缩机温度,将里面的液态制冷剂挥发为气态,避开对压缩机造成液击。一般是在安装完第一次通电,或者冬季长时间不开时,这个加热带才真正有作用。◆压缩机排气感温包(3):检测压缩机的排气温度,防止压缩机的排气温度超过设定温度,以达到控制和保护压缩机的作用。◆高压开关(4):当压缩机的排气压力,超过高压开关的动作值时,立即反馈信号停止整机运行,达到保护压缩机的目的。◆油分离器(5):将制冷压缩机排出的高压蒸汽中的润滑油进行分离,此时靠油分离器,分离系统的制冷剂和油,防止大量冷冻油进入制冷系统以及压缩机缺油。同时通过分离,改善了冷凝器和蒸发器中的传热效果。◆均油器(6“):均油器的作用是 使”空调系统不同部位之间的油位达到均衡 ,以防止部分缺油。◆单向阀(7):制冷系统中防止冷媒反向流动,防止高压气体方向进入压缩机,快速平衡压缩机吸排气的压力。◆高压传感器(8):检测制冷系统的实时高压值,假如高压值超过值,则反馈信号保护压缩机和做其他控制。◆四通阀(9):四通阀由三个部分组成:先导阀、主阀和电磁线圈。通过电磁线圈电流的通断,来启闭左或右阀塞,从而可以用左、右毛细管来控制阀体两侧的压力,使阀体中的滑块在压力差的作用下左右滑动从而转换制冷剂的...
