多联机负荷计算和简易估算分析VIP专享

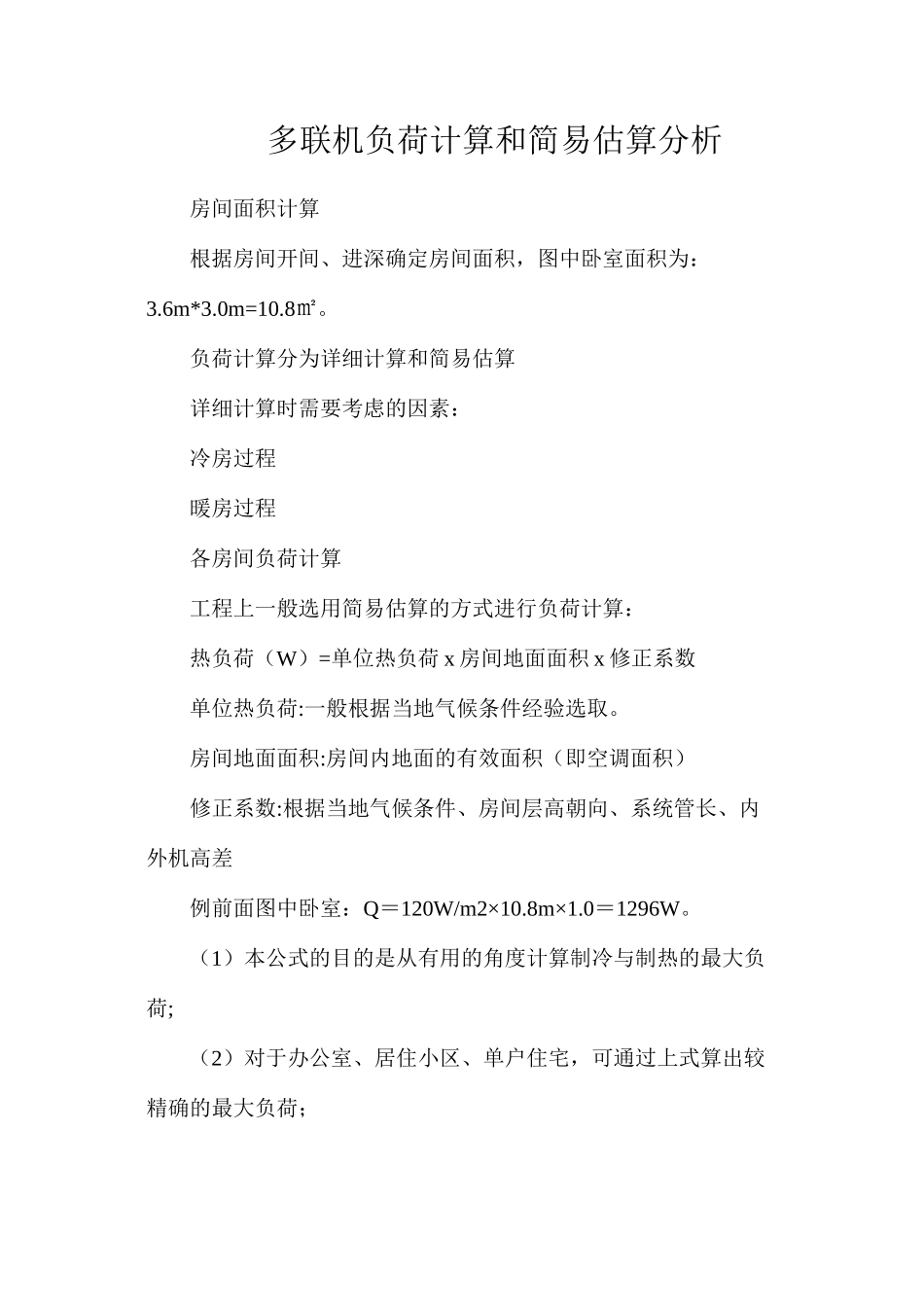

多联机负荷计算和简易估算分析房间面积计算根据房间开间、进深确定房间面积，图中卧室面积为：3.6m*3.0m=10.8㎡。负荷计算分为详细计算和简易估算详细计算时需要考虑的因素：冷房过程暖房过程各房间负荷计算工程上一般选用简易估算的方式进行负荷计算：热负荷（W）=单位热负荷 x 房间地面面积 x 修正系数单位热负荷:一般根据当地气候条件经验选取。房间地面面积:房间内地面的有效面积（即空调面积）修正系数:根据当地气候条件、房间层高朝向、系统管长、内外机高差例前面图中卧室：Q＝120W/m2×10.8m×1.0＝1296W。（1）本公式的目的是从有用的角度计算制冷与制热的最大负荷;（2）对于办公室、居住小区、单户住宅，可通过上式算出较精确的最大负荷；（3）对于其他建筑，为了安全起见，应使计算出来的值留有一定的预留容量；室内机的机型选择选定机型时，需将前面计算出来的房间负荷与厂家空调样本对应选出相应型号的室内机功率；具体选择什么形式的室内机就要根据甲方要求、装修情况、房间结构、层高等确定，下表给出一般机型选择的要点：内机机型选择时的留意点：室外机的机型选择在满足 KX 空调系统内外机管长、第一分歧管前后管长、高差及室外机的容量范围等方面要求时，将相临近的所有室内机制冷量加和，计算出总的制冷量后，与厂家的样本对应查出合适的室外机型号，室内、外机能力配比可在 50％～130％之间。某工程中设计的室内机中 RFT56KX 共 4 台，RFTS36KX 共 2台，RFU90KX 共 3 台。则室内机合计容量：56×4＋36×2＋90×3＝566 即 56.6KW。对应的室外机：20HP；RFC560KX；内外机配比为 56.6÷56.0＝1.01。分析：室内外机制冷量基本达到 1:1,这样的配置适合所有室内机同时开机的场合。对应室外机也可选择：18HP；RFC504KX；内外机配比为：56.6÷50.4＝1.12。分析：室内外机制冷量达到 1.12:1,这样的配置适合室内机中有1 台不常常开启的场合。假如考虑降低成本，则对应室外机也可选择：16HP；RFC479KX。内外机配比为：56.6÷47.9＝1.18分析：室内外机制冷量达到 1.18:1,这样的配置适合室内机中有多台室内机不常常开机的场合。可以看出对于同一容量的室内机群，可以配置不同容量的室外机。配置的原则就看同一系统室内机的同时开机的频率。配置室内外机系统时需注意的要点：空调负荷计算及机型选择的注意事项：冷凝水管的计算通常，可以根据机组的冷负荷 Q（kW）按下列数据近似选定冷凝水管的公称直径；沿水流方向...
