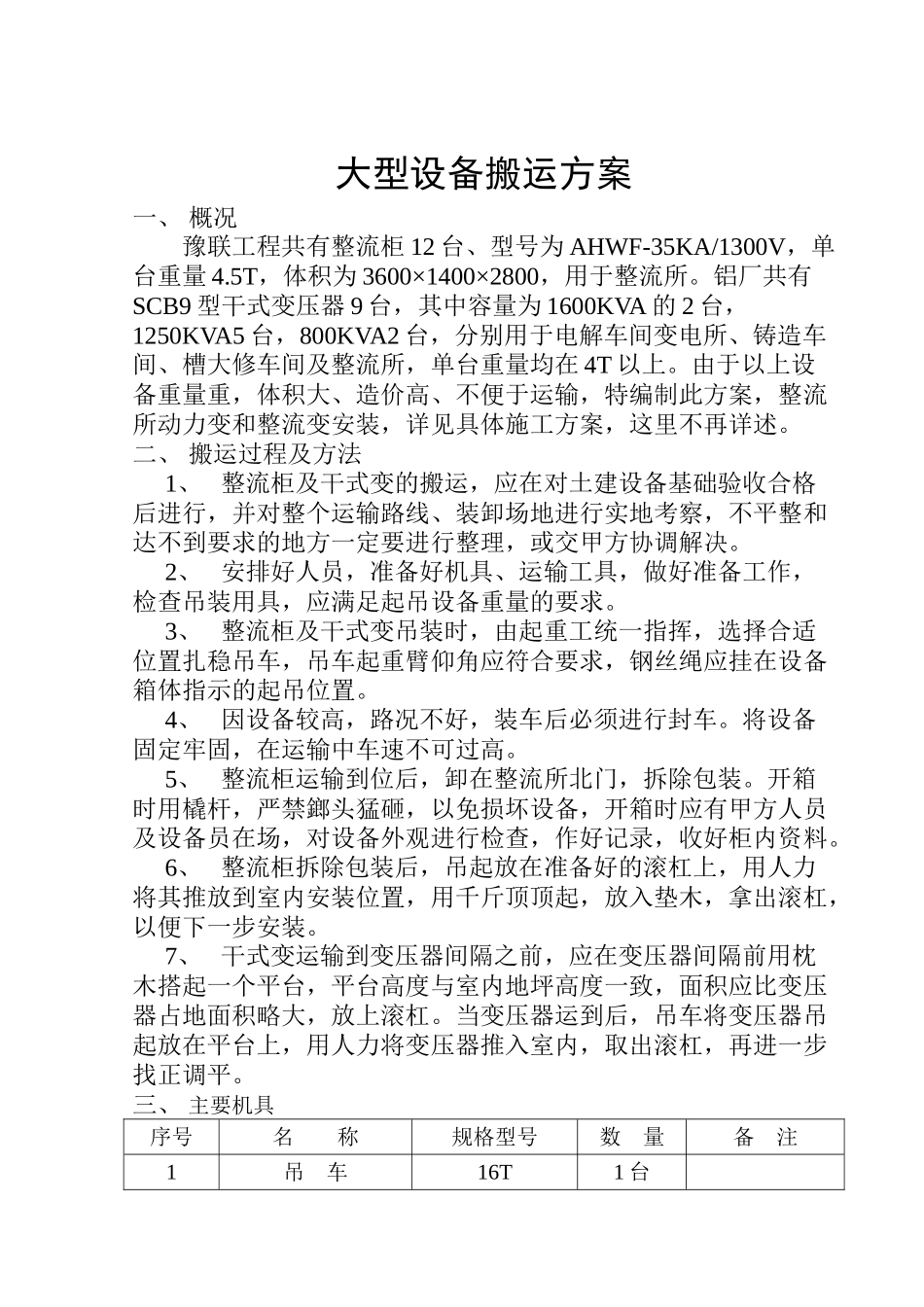

大型设备搬运方案_第1页
1/4

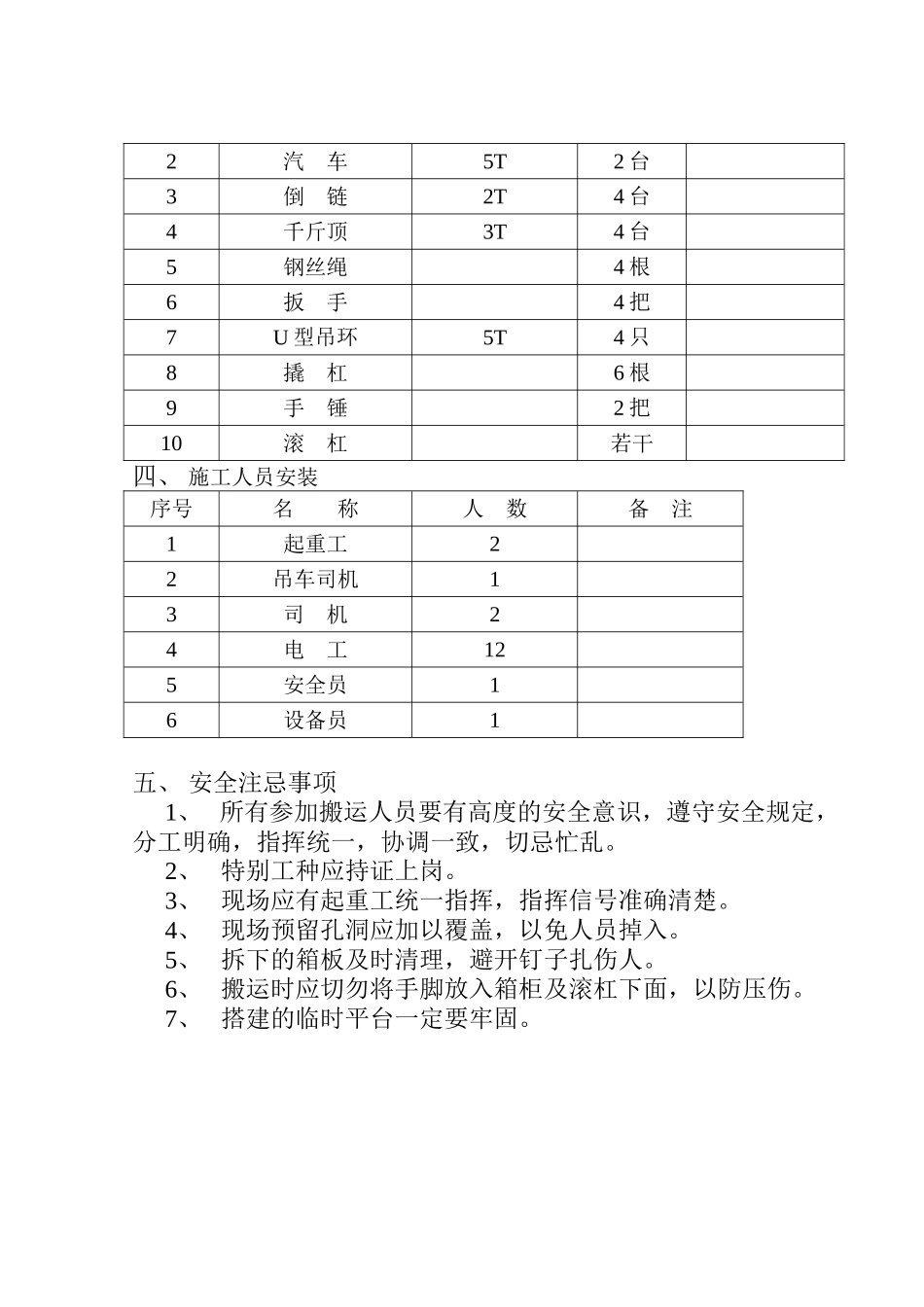

大型设备搬运方案_第2页
2/4

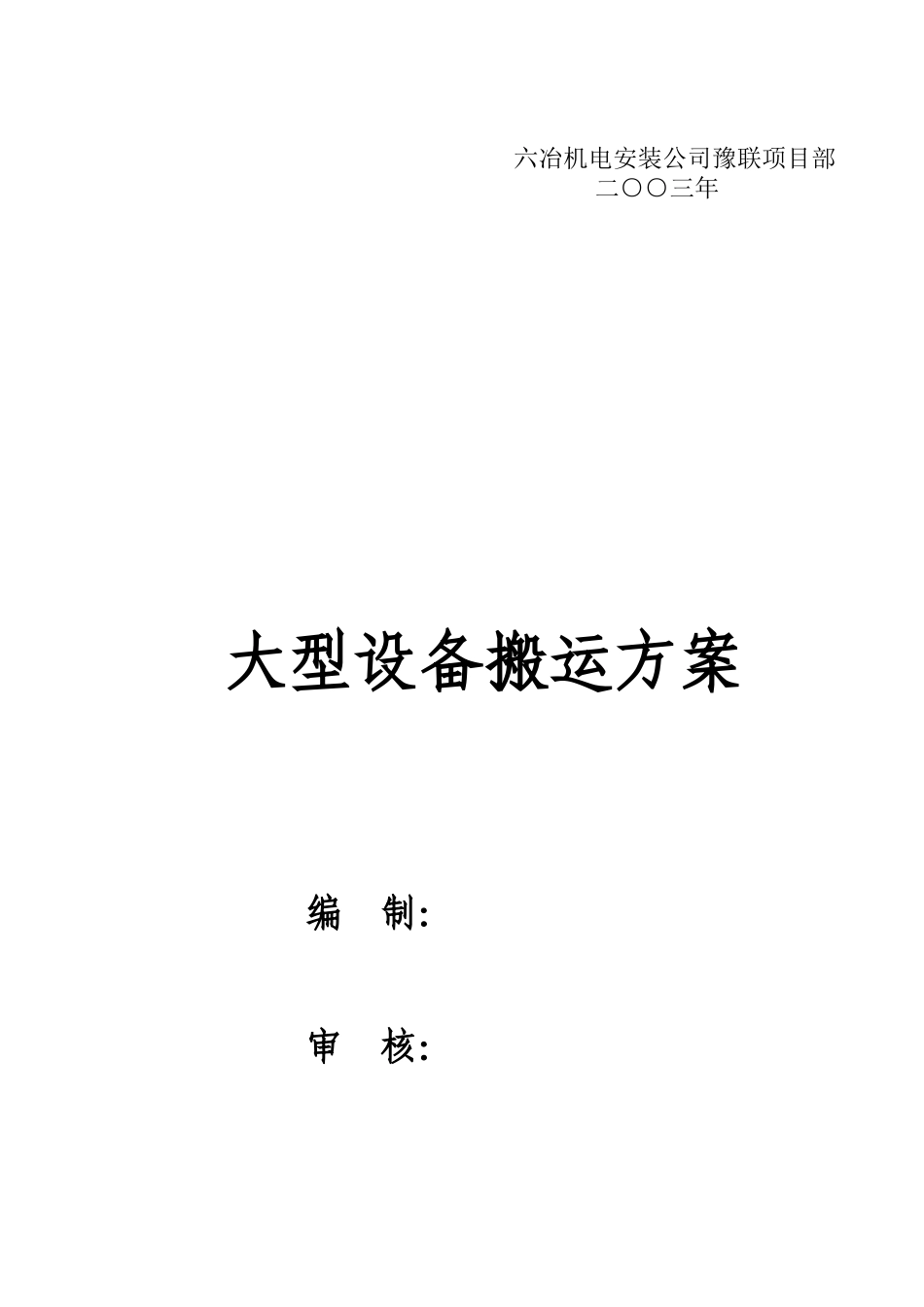

大型设备搬运方案_第3页
3/4
大型设备搬运方案一、 概况豫联工程共有整流柜 12 台、型号为 AHWF-35KA/1300V,单台重量 4.5T,体积为 3600×1400×2800,用于整流所。铝厂共有SCB9 型干式变压器 9 台,其中容量为 1600KVA 的 2 台,1250KVA5 台,800KVA2 台,分别用于电解车间变电所、铸造车间、槽大修车间及整流所,单台重量均在 4T 以上。由于以上设备重量重,体积大、造价高、不便于运输,特编制此方案,整流所动力变和整流变安装,详见具体施工方案,这里不再详述。二、 搬运过程及方法1、 整流柜及干式变的搬运,应在对土建设备基础验收合格后进行,并对整个运输路线、装卸场地进行实地考察,不平整和达不到要求的地方一定要进行整理,或交甲方协调解决。2、 安排好人员,准备好机具、运输工具,做好准备工作,检查吊装用具,应满足起吊设备重量的要求。3、 整流柜及干式变吊装时,由起重工统一指挥,选择合适位置扎稳吊车,吊车起重臂仰角应符合要求,钢丝绳应挂在设备箱体指示的起吊位置。4、 因设备较高,路况不好,装车后必须进行封车。将设备固定牢固,在运输中车速不可过高。5、 整流柜运输到位后,卸在整流所北门,拆除包装。开箱时用橇杆,严禁鎯头猛砸,以免损坏设备,开箱时应有甲方人员及设备员在场,对设备外观进行检查,作好记录,收好柜内资料。6、 整流柜拆除包装后,吊起放在准备好的滚杠上,用人力将其推放到室内安装位置,用千斤顶顶起,放入垫木,拿出滚杠,以便下一步安装。7、 干式变运输到变压器间隔之前,应在变压器间隔前用枕木搭起一个平台,平台高度与室内地坪高度一致,面积应比变压器占地面积略大,放上滚杠。当变压器运到后,吊车将变压器吊起放在平台上,用人力将变压器推入室内,取出滚杠,再进一步找正调平。三、 主要机具序号名 称规格型号数 量备 注1吊 车16T1 台2汽 车5T2 台3倒 链2T4 台4千斤顶3T4 台5钢丝绳4 根6扳 手4 把7U 型吊环5T4 只8撬 杠6 根9手 锤2 把10滚 杠若干四、 施工人员安装序号名 称人 数备 注1起重工22吊车司机13司 机24电 工125安全员16设备员1五、 安全注忌事项1、 所有参加搬运人员要有高度的安全意识,遵守安全规定,分工明确,指挥统一,协调一致,切忌忙乱。2、 特别工种应持证上岗。3、 现场应有起重工统一指挥,指挥信号准确清楚。4、 现场预留孔洞应加以覆盖,以免人员掉入。5、 拆下的箱板及时清理,避开钉子扎伤人。6、 搬运时应切勿将手脚...
