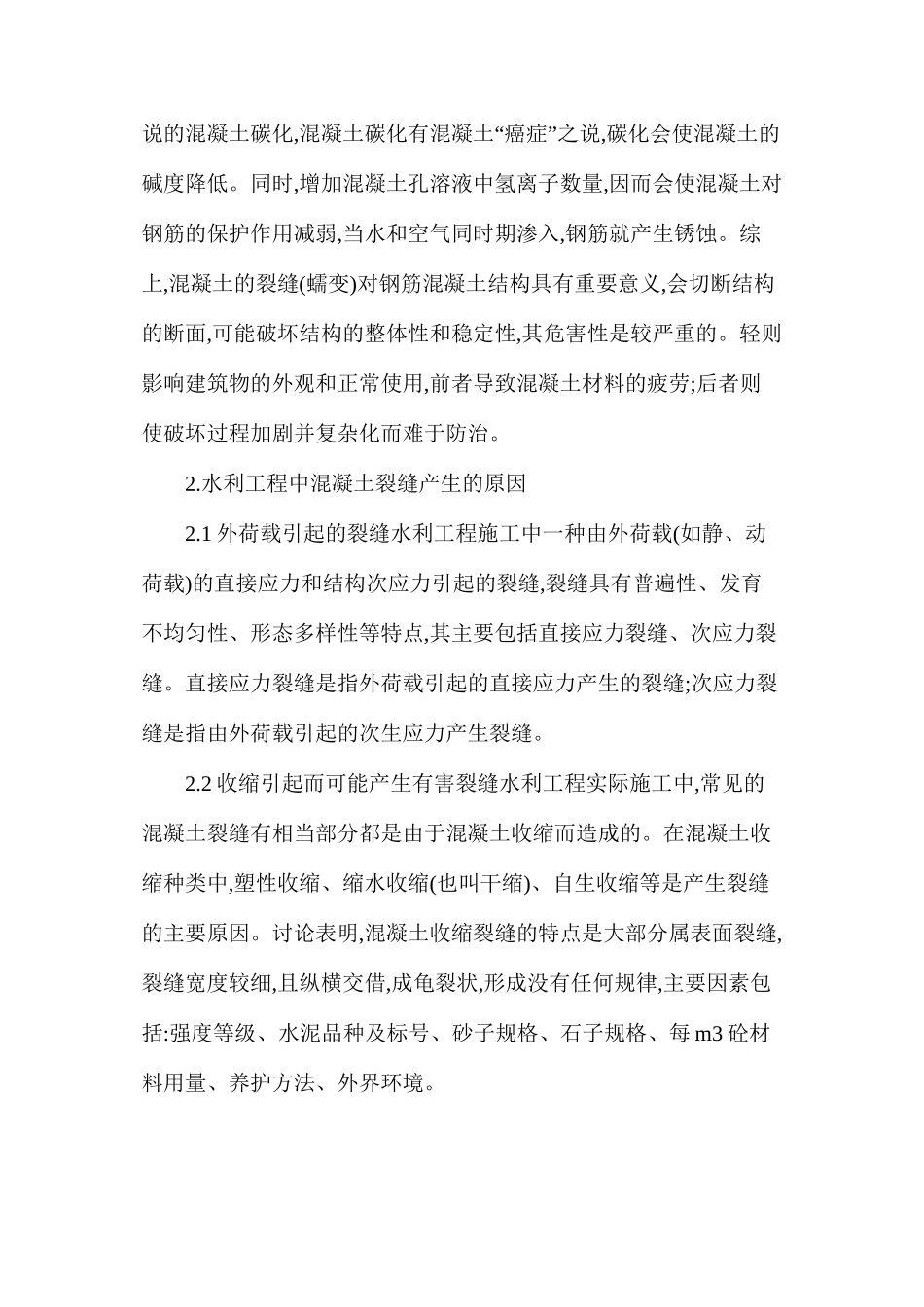

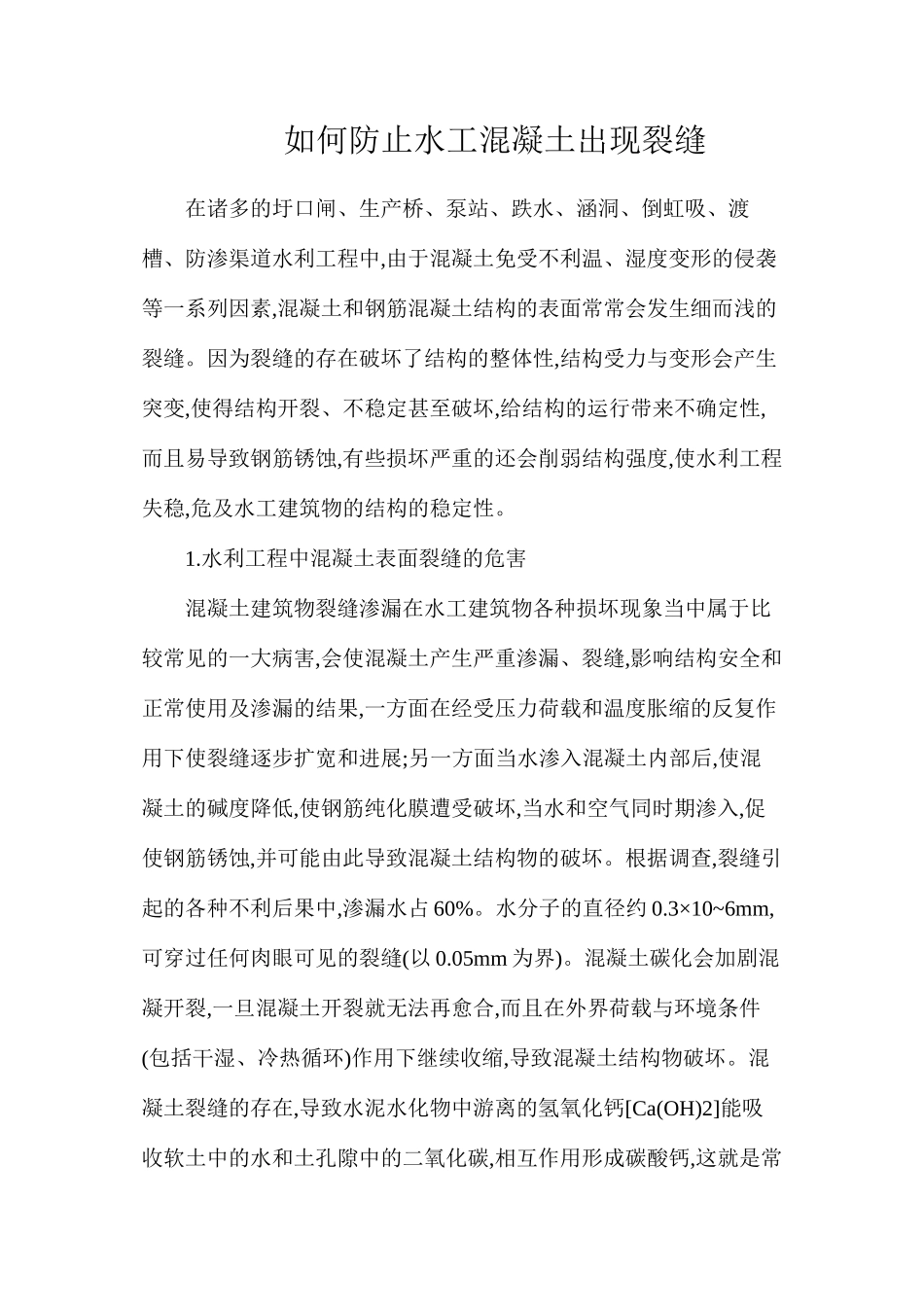

如何防止水工混凝土出现裂缝在诸多的圩口闸、生产桥、泵站、跌水、涵洞、倒虹吸、渡槽、防渗渠道水利工程中,由于混凝土免受不利温、湿度变形的侵袭等一系列因素,混凝土和钢筋混凝土结构的表面常常会发生细而浅的裂缝。因为裂缝的存在破坏了结构的整体性,结构受力与变形会产生突变,使得结构开裂、不稳定甚至破坏,给结构的运行带来不确定性,而且易导致钢筋锈蚀,有些损坏严重的还会削弱结构强度,使水利工程失稳,危及水工建筑物的结构的稳定性。1.水利工程中混凝土表面裂缝的危害混凝土建筑物裂缝渗漏在水工建筑物各种损坏现象当中属于比较常见的一大病害,会使混凝土产生严重渗漏、裂缝,影响结构安全和正常使用及渗漏的结果,一方面在经受压力荷载和温度胀缩的反复作用下使裂缝逐步扩宽和进展;另一方面当水渗入混凝土内部后,使混凝土的碱度降低,使钢筋纯化膜遭受破坏,当水和空气同时期渗入,促使钢筋锈蚀,并可能由此导致混凝土结构物的破坏。根据调查,裂缝引起的各种不利后果中,渗漏水占 60%。水分子的直径约 0.3×10~6mm,可穿过任何肉眼可见的裂缝(以 0.05mm 为界)。混凝土碳化会加剧混凝开裂,一旦混凝土开裂就无法再愈合,而且在外界荷载与环境条件(包括干湿、冷热循环)作用下继续收缩,导致混凝土结构物破坏。混凝土裂缝的存在,导致水泥水化物中游离的氢氧化钙[Ca(OH)2]能吸收软土中的水和土孔隙中的二氧化碳,相互作用形成碳酸钙,这就是常说的混凝土碳化,“”混凝土碳化有混凝土 癌症 之说,碳化会使混凝土的碱度降低。同时,增加混凝土孔溶液中氢离子数量,因而会使混凝土对钢筋的保护作用减弱,当水和空气同时期渗入,钢筋就产生锈蚀。综上,混凝土的裂缝(蠕变)对钢筋混凝土结构具有重要意义,会切断结构的断面,可能破坏结构的整体性和稳定性,其危害性是较严重的。轻则影响建筑物的外观和正常使用,前者导致混凝土材料的疲劳;后者则使破坏过程加剧并复杂化而难于防治。2.水利工程中混凝土裂缝产生的原因2.1 外荷载引起的裂缝水利工程施工中一种由外荷载(如静、动荷载)的直接应力和结构次应力引起的裂缝,裂缝具有普遍性、发育不均匀性、形态多样性等特点,其主要包括直接应力裂缝、次应力裂缝。直接应力裂缝是指外荷载引起的直接应力产生的裂缝;次应力裂缝是指由外荷载引起的次生应力产生裂缝。2.2 收缩引起而可能产生有害裂缝水利工程实际施工中,常见的混凝土裂缝有相当部分都是由于混凝土收缩而造成的。在混凝土收缩种类中,塑性收缩、缩水收缩(也叫干...
