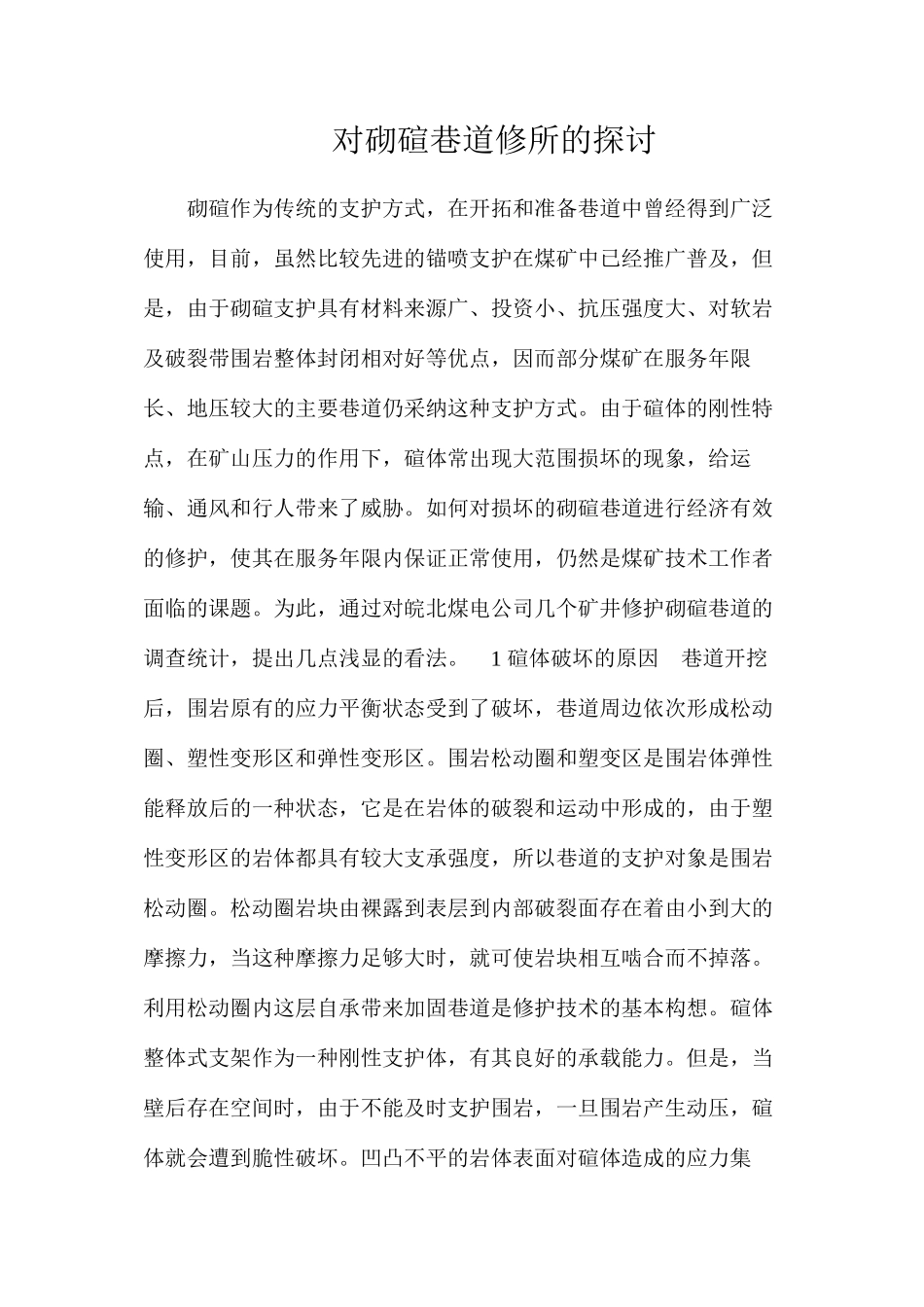

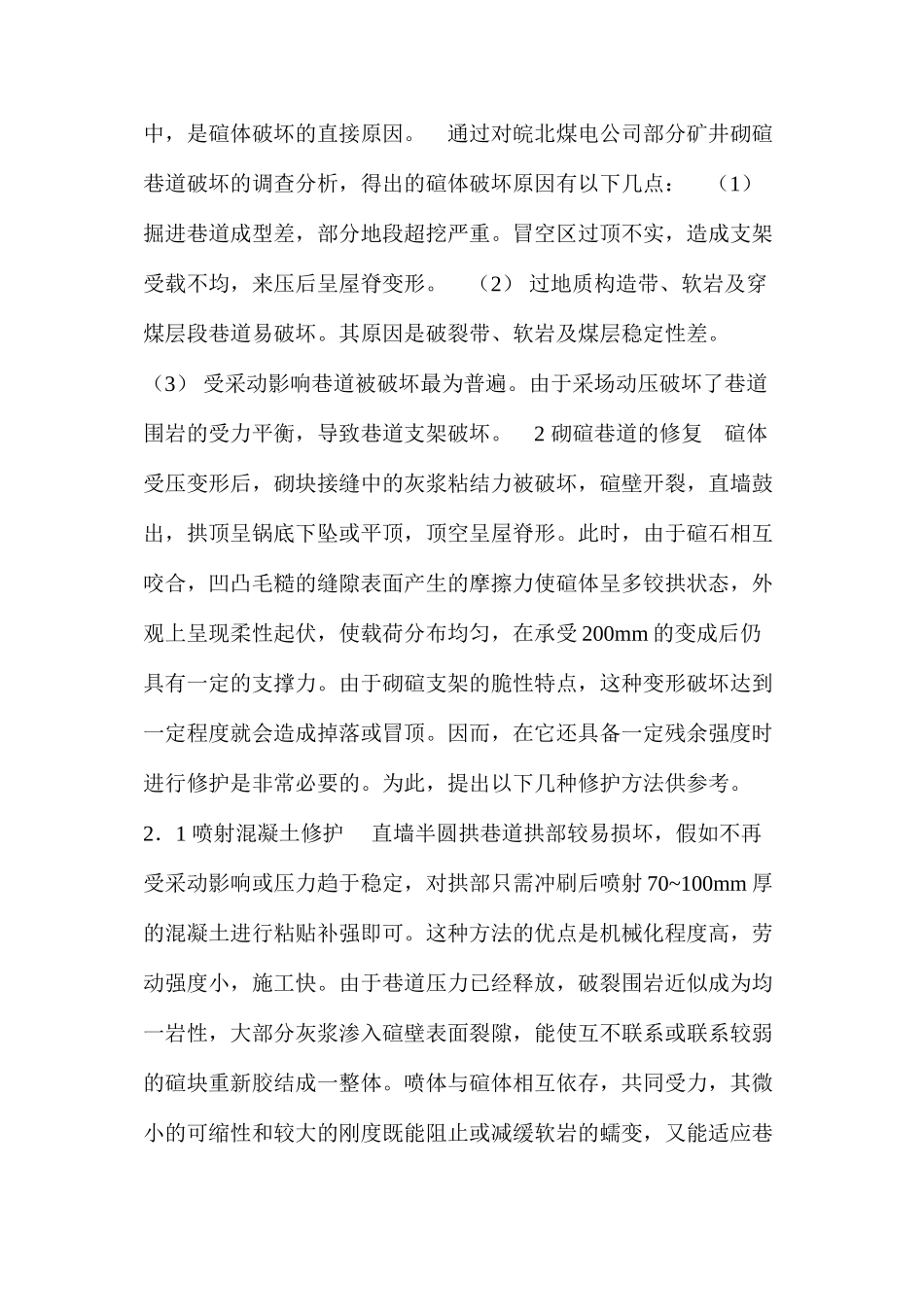

对砌碹巷道修所的探讨砌碹作为传统的支护方式，在开拓和准备巷道中曾经得到广泛使用，目前，虽然比较先进的锚喷支护在煤矿中已经推广普及，但是，由于砌碹支护具有材料来源广、投资小、抗压强度大、对软岩及破裂带围岩整体封闭相对好等优点，因而部分煤矿在服务年限长、地压较大的主要巷道仍采纳这种支护方式。由于碹体的刚性特点，在矿山压力的作用下，碹体常出现大范围损坏的现象，给运输、通风和行人带来了威胁。如何对损坏的砌碹巷道进行经济有效的修护，使其在服务年限内保证正常使用，仍然是煤矿技术工作者面临的课题。为此，通过对皖北煤电公司几个矿井修护砌碹巷道的 调查统计，提出几点浅显的看法。1 碹体破坏的原因巷道开挖后，围岩原有的应力平衡状态受到了破坏，巷道周边依次形成松动圈、塑性变形区和弹性变形区。围岩松动圈和塑变区是围岩体弹性能释放后的一种状态，它是在岩体的破裂和运动中形成的，由于塑性变形区的岩体都具有较大支承强度，所以巷道的支护对象是围岩松动圈。松动圈岩块由裸露到表层到内部破裂面存在着由小到大的摩擦力，当这种摩擦力足够大时，就可使岩块相互啮合而不掉落。利用松动圈内这层自承带来加固巷道是修护技术的基本构想。碹体整体式支架作为一种刚性支护体，有其良好的承载能力。但是，当壁后存在空间时，由于不能及时支护围岩，一旦围岩产生动压，碹体就会遭到脆性破坏。凹凸不平的岩体表面对碹体造成的应力集 中，是碹体破坏的直接原因。通过对皖北煤电公司部分矿井砌碹 巷道破坏的调查分析，得出的碹体破坏原因有以下几点：（1 ）掘进巷道成型差，部分地段超挖严重。冒空区过顶不实，造成支架 受载不均，来压后呈屋脊变形。（2 ） 过地质构造带、软岩及穿 煤层段巷道易破坏。其原因是破裂带、软岩及煤层稳定性差。（3 ） 受采动影响巷道被破坏最为普遍。由于采场动压破坏了巷道 围岩的受力平衡，导致巷道支架破坏。2 砌碹巷道的修复碹体受压变形后，砌块接缝中的灰浆粘结力被破坏，碹壁开裂，直墙鼓出，拱顶呈锅底下坠或平顶，顶空呈屋脊形。此时，由于碹石相互咬合，凹凸毛糙的缝隙表面产生的摩擦力使碹体呈多铰拱状态，外观上呈现柔性起伏，使载荷分布均匀，在承受 200mm 的变成后仍具有一定的支撑力。由于砌碹支架的脆性特点，这种变形破坏达到一定程度就会造成掉落或冒顶。因而，在它还具备一定残余强度时 进行修护是非常必要的。为此，提出以下几种修护方法供参考。2．1 喷射...
