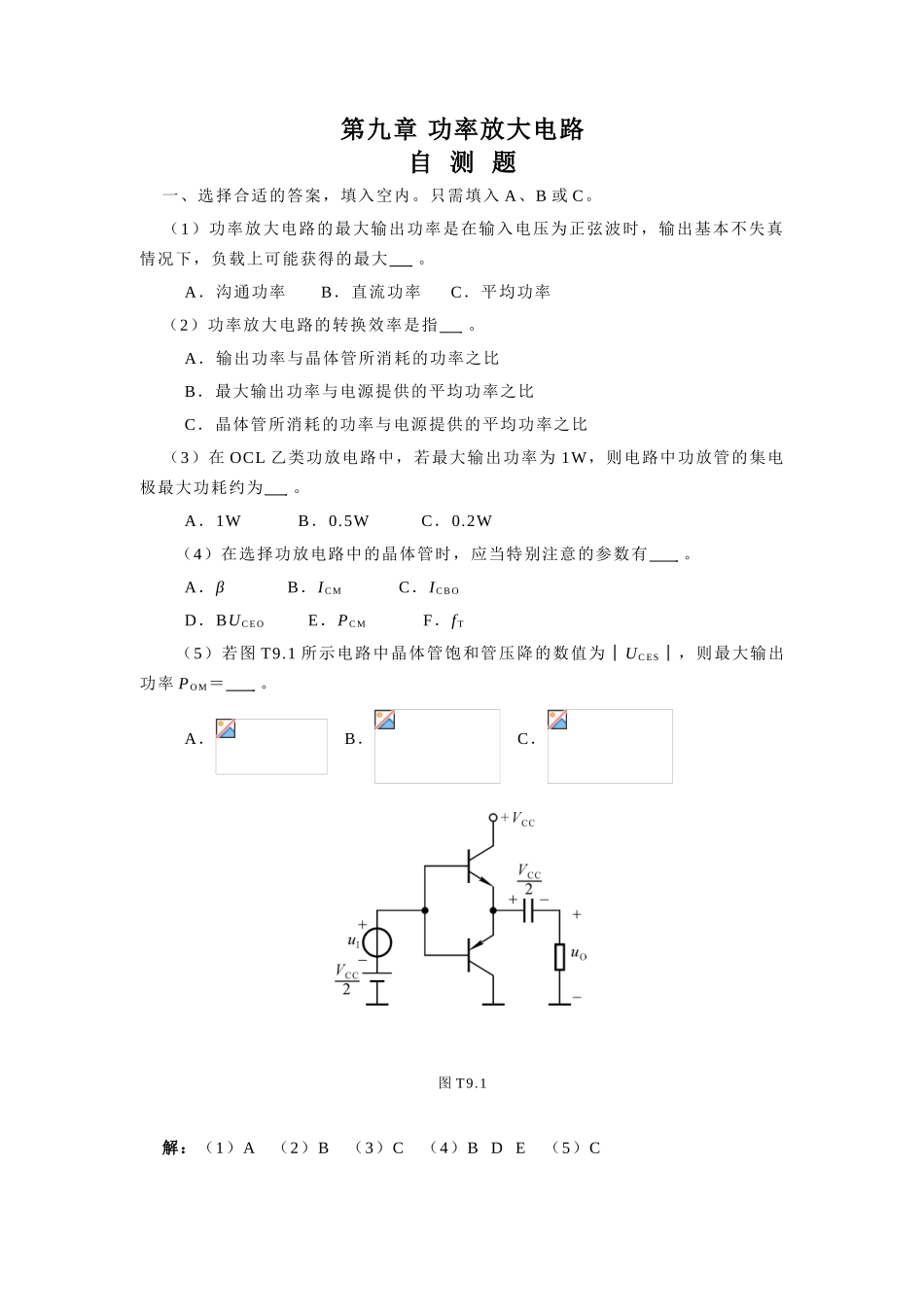

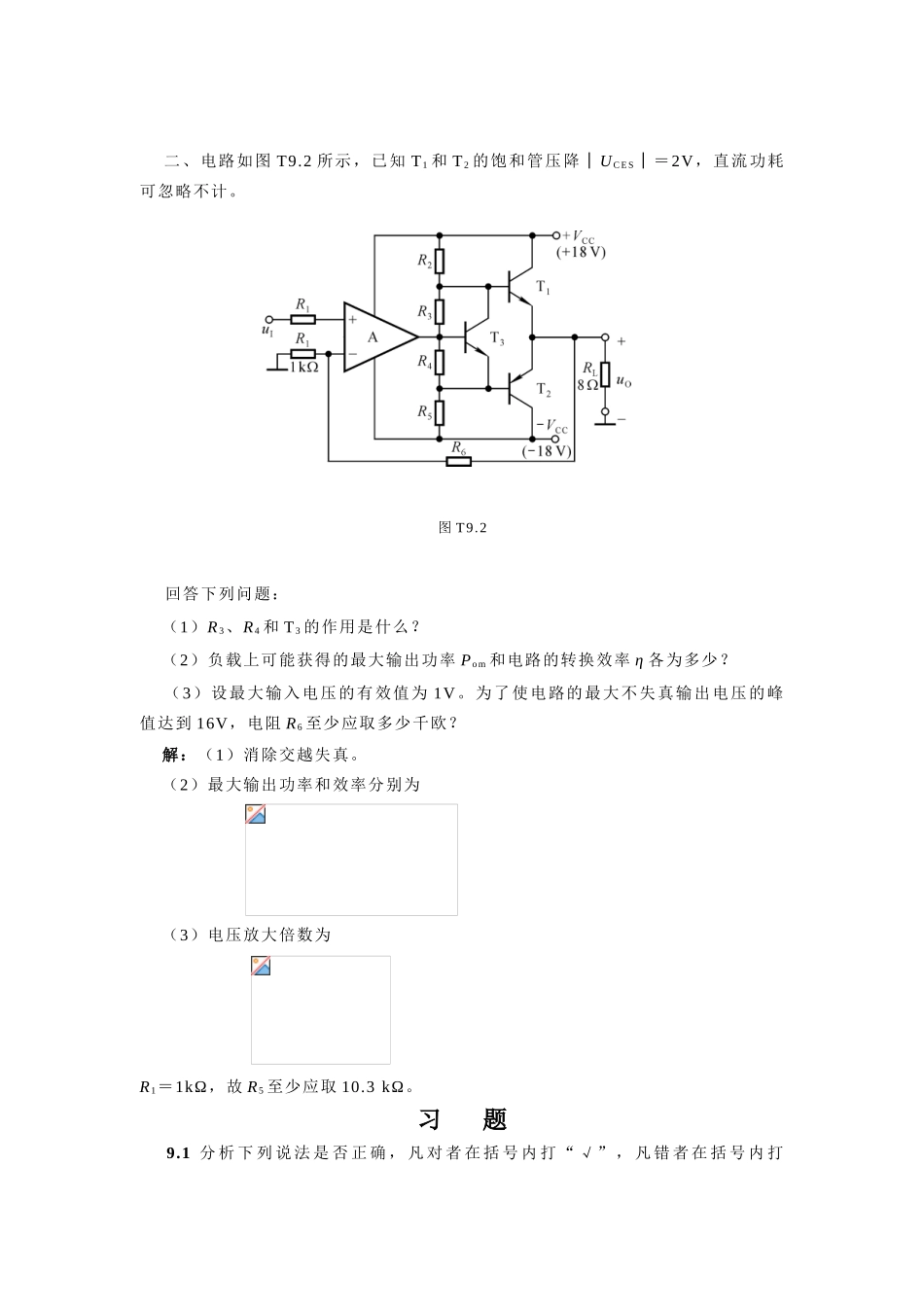

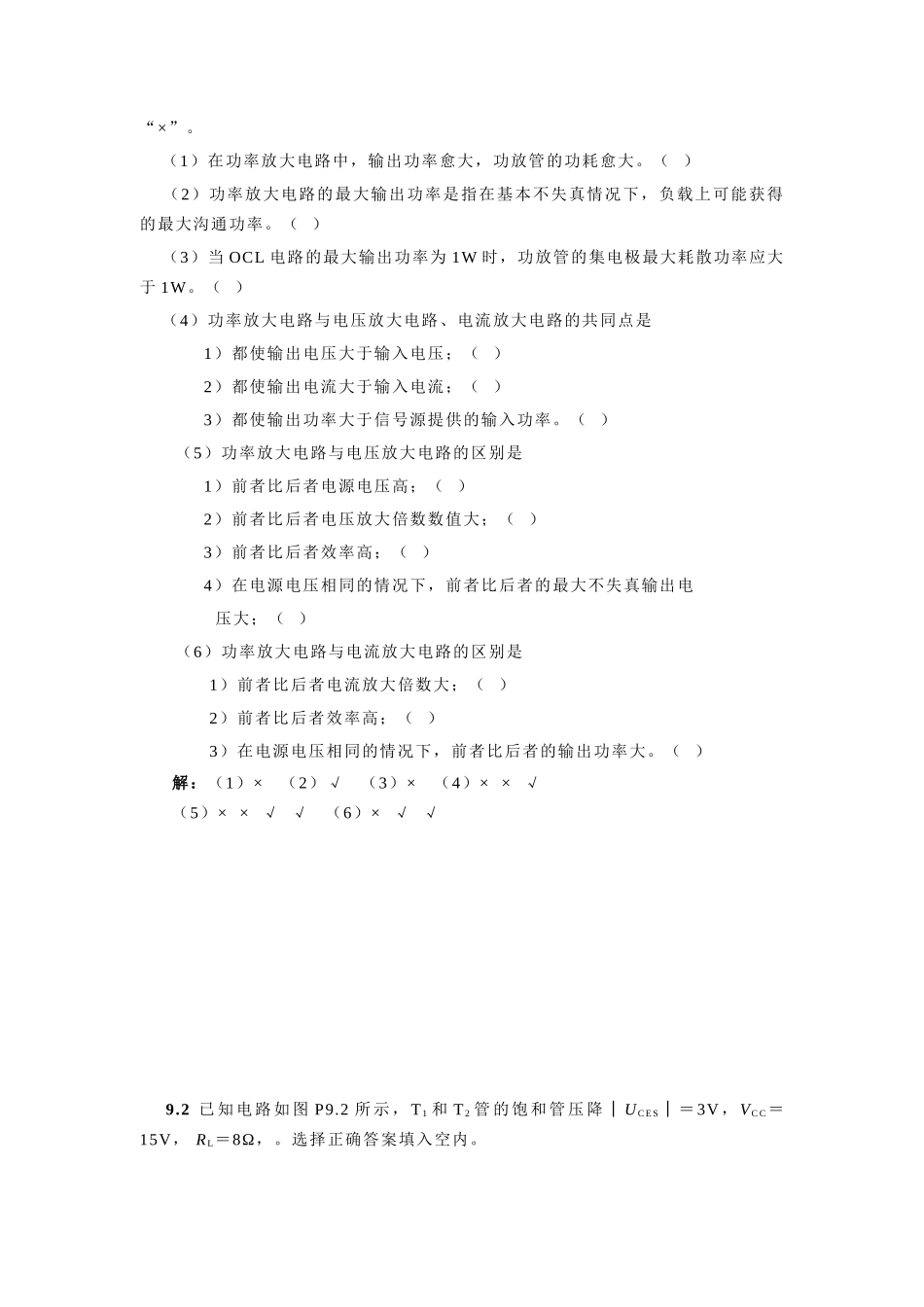

第九章 功率放大电路自 测 题 一、选择合适的答案，填入空内。只需填入 A、B 或 C。 （1）功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大 。 A．沟通功率 B．直流功率 C．平均功率 （2）功率放大电路的转换效率是指 。 A．输出功率与晶体管所消耗的功率之比 B．最大输出功率与电源提供的平均功率之比 C．晶体管所消耗的功率与电源提供的平均功率之比 （3）在 OCL 乙类功放电路中，若最大输出功率为 1W，则电路中功放管的集电极最大功耗约为 。 A．1W B．0.5W C．0.2W（4）在选择功放电路中的晶体管时，应当特别注意的参数有 。 A．β B．I C M C．I C B O D．BU C E O E．P C M F．f T（5）若图 T9.1 所示电路中晶体管饱和管压降的数值为│U C E S│，则最大输出功率 P O M＝ 。 A． B． C．图 T9.1 解：（1）A （2）B （3）C （4）B D E （5）C 二、电路如图 T9.2 所示，已知 T 1 和 T 2 的饱和管压降│ U C E S│＝2V，直流功耗可忽略不计。图 T9.2 回答下列问题： （1）R 3、R 4 和 T 3 的作用是什么？ （2）负载上可能获得的最大输出功率 P o m 和电路的转换效率 η 各为多少？ （3）设最大输入电压的有效值为 1V。为了使电路的最大不失真输出电压的峰值达到 16V，电阻 R 6 至少应取多少千欧？ 解：（1）消除交越失真。 （2）最大输出功率和效率分别为 （3）电压放大倍数为 R 1＝1kΩ，故 R 5 至少应取 10.3 kΩ。习 题 9.1 分 析 下 列 说 法 是 否 正 确 ， 凡 对 者 在 括 号 内 打 “ √ ” ， 凡 错 者 在 括 号 内 打“×”。 （1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。（ ） （2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大沟通功率。（ ） （3）当 OCL 电路的最大输出功率为 1W 时，功放管的集电极最大耗散功率应大于 1W。（ ） （4）功率放大电路与电压放大电路、电流放大电路的共同点是 1）都使输出电压大于输入电压；（ ） 2）都使输出电流大于输入电流；（ ） 3）都使输出功率大于信号源提供的输入功率。（ ）（5）功率放大电路与电压放大电路的区别是 1）前者比后者电源电压高；（ ） 2）前者比后者电压放大倍数数值大；（ ） 3）前者比后者效率高；（ ...
