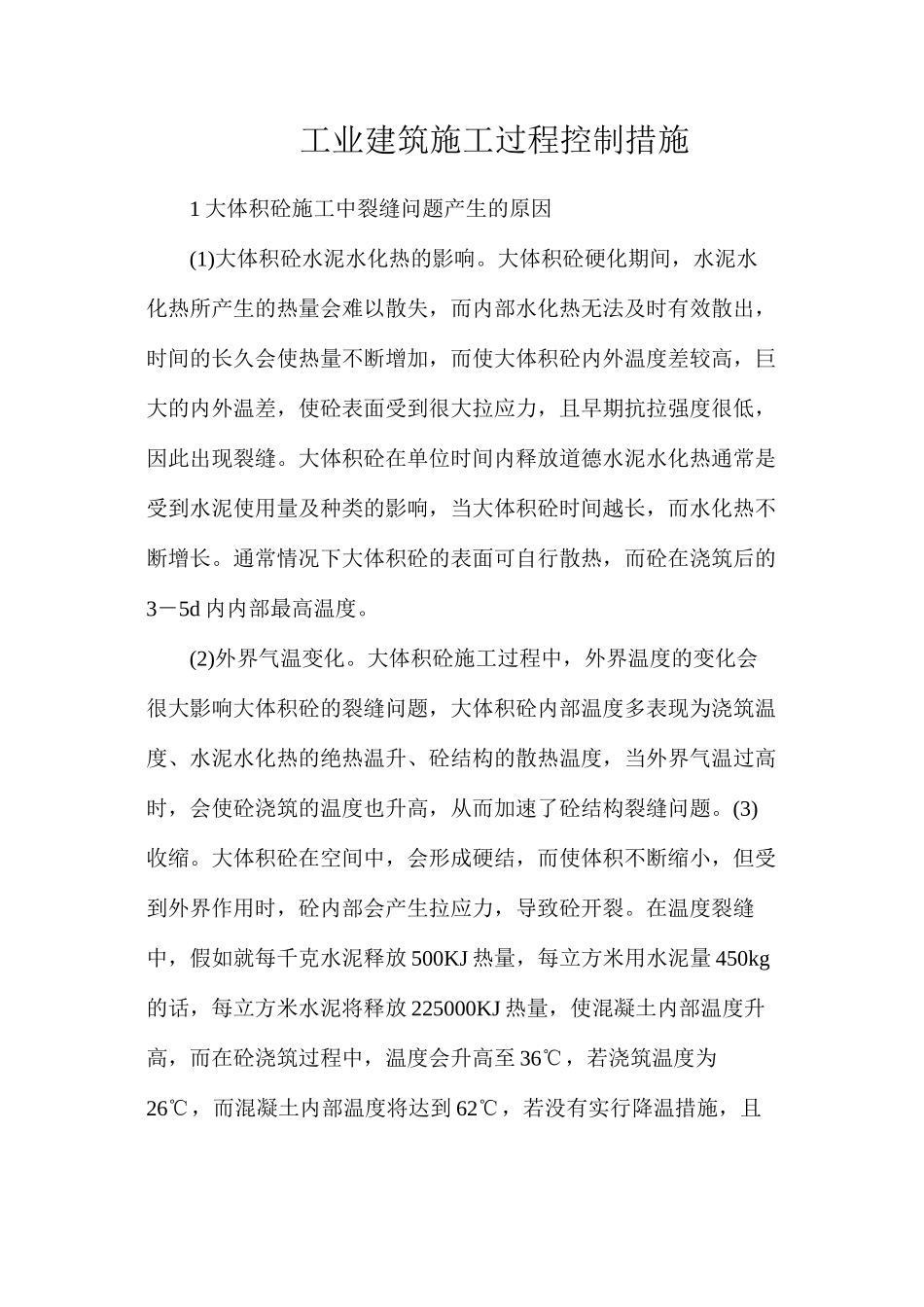

工业建筑施工过程控制措施

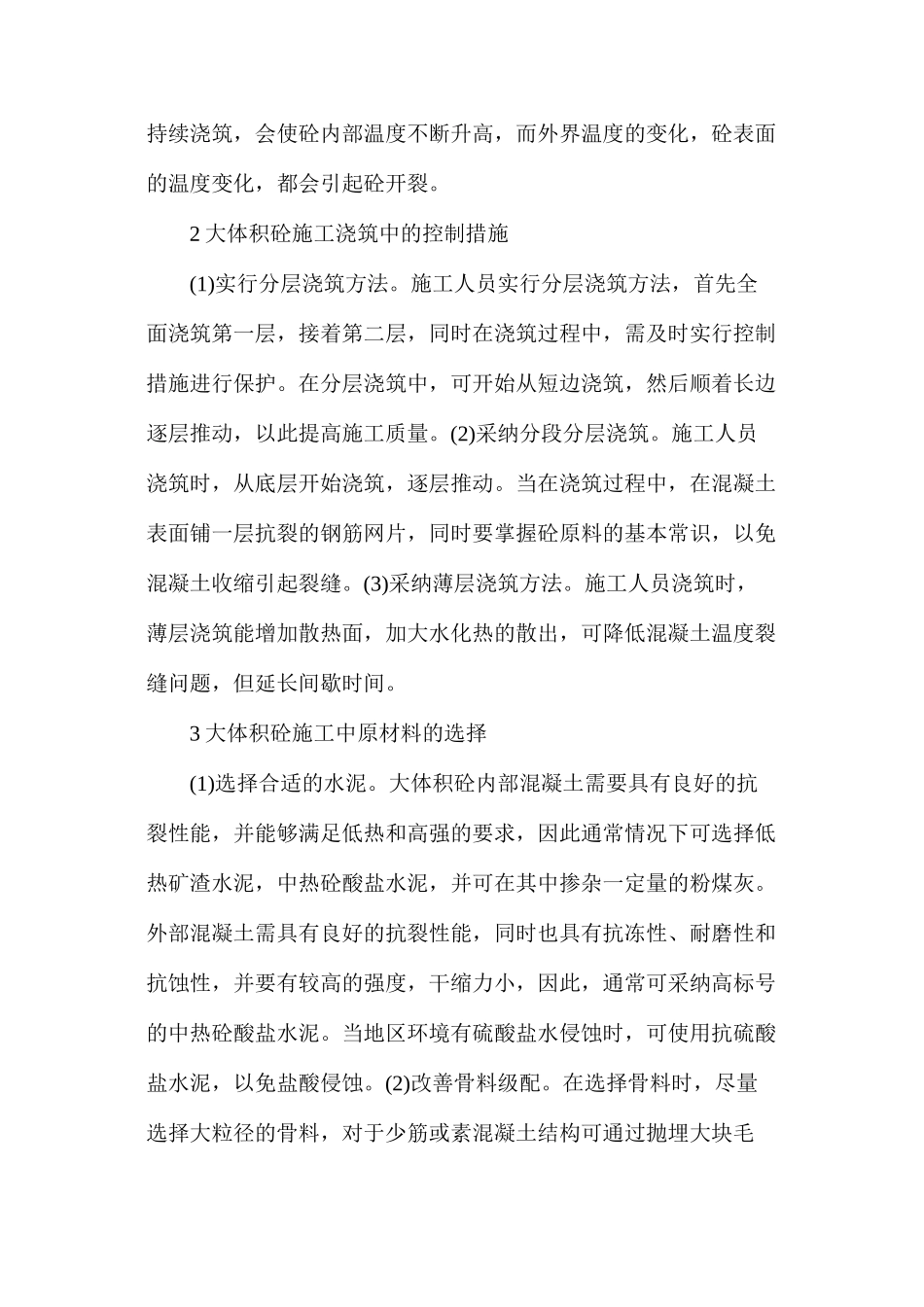

工业建筑施工过程控制措施1 大体积砼施工中裂缝问题产生的原因(1)大体积砼水泥水化热的影响。大体积砼硬化期间，水泥水化热所产生的热量会难以散失，而内部水化热无法及时有效散出，时间的长久会使热量不断增加，而使大体积砼内外温度差较高，巨大的内外温差，使砼表面受到很大拉应力，且早期抗拉强度很低，因此出现裂缝。大体积砼在单位时间内释放道德水泥水化热通常是受到水泥使用量及种类的影响，当大体积砼时间越长，而水化热不断增长。通常情况下大体积砼的表面可自行散热，而砼在浇筑后的3－5d 内内部最高温度。(2)外界气温变化。大体积砼施工过程中，外界温度的变化会很大影响大体积砼的裂缝问题，大体积砼内部温度多表现为浇筑温度、水泥水化热的绝热温升、砼结构的散热温度，当外界气温过高时，会使砼浇筑的温度也升高，从而加速了砼结构裂缝问题。(3)收缩。大体积砼在空间中，会形成硬结，而使体积不断缩小，但受到外界作用时，砼内部会产生拉应力，导致砼开裂。在温度裂缝中，假如就每千克水泥释放 500KJ 热量，每立方米用水泥量 450kg的话，每立方米水泥将释放 225000KJ 热量，使混凝土内部温度升高，而在砼浇筑过程中，温度会升高至 36℃，若浇筑温度为26℃，而混凝土内部温度将达到 62℃，若没有实行降温措施，且持续浇筑，会使砼内部温度不断升高，而外界温度的变化，砼表面的温度变化，都会引起砼开裂。2 大体积砼施工浇筑中的控制措施(1)实行分层浇筑方法。施工人员实行分层浇筑方法，首先全面浇筑第一层，接着第二层，同时在浇筑过程中，需及时实行控制措施进行保护。在分层浇筑中，可开始从短边浇筑，然后顺着长边逐层推动，以此提高施工质量。(2)采纳分段分层浇筑。施工人员浇筑时，从底层开始浇筑，逐层推动。当在浇筑过程中，在混凝土表面铺一层抗裂的钢筋网片，同时要掌握砼原料的基本常识，以免混凝土收缩引起裂缝。(3)采纳薄层浇筑方法。施工人员浇筑时，薄层浇筑能增加散热面，加大水化热的散出，可降低混凝土温度裂缝问题，但延长间歇时间。3 大体积砼施工中原材料的选择(1)选择合适的水泥。大体积砼内部混凝土需要具有良好的抗裂性能，并能够满足低热和高强的要求，因此通常情况下可选择低热矿渣水泥，中热砼酸盐水泥，并可在其中掺杂一定量的粉煤灰。外部混凝土需具有良好的抗裂性能，同时也具有抗冻性、耐磨性和抗蚀性，并要有较高的强度，干缩力小，因此，通常可采纳高标号的中热砼酸盐水泥。当地区环境...
