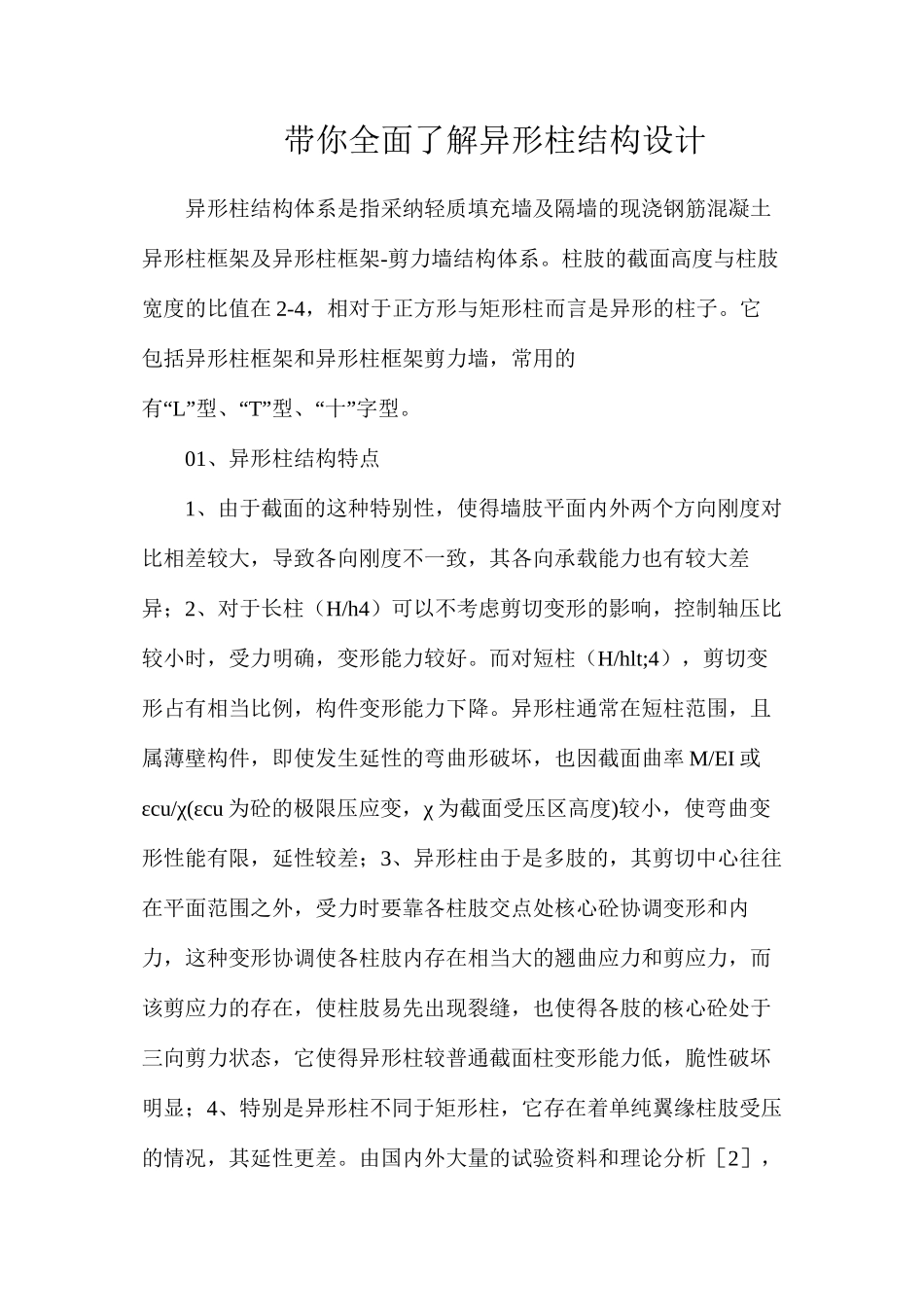

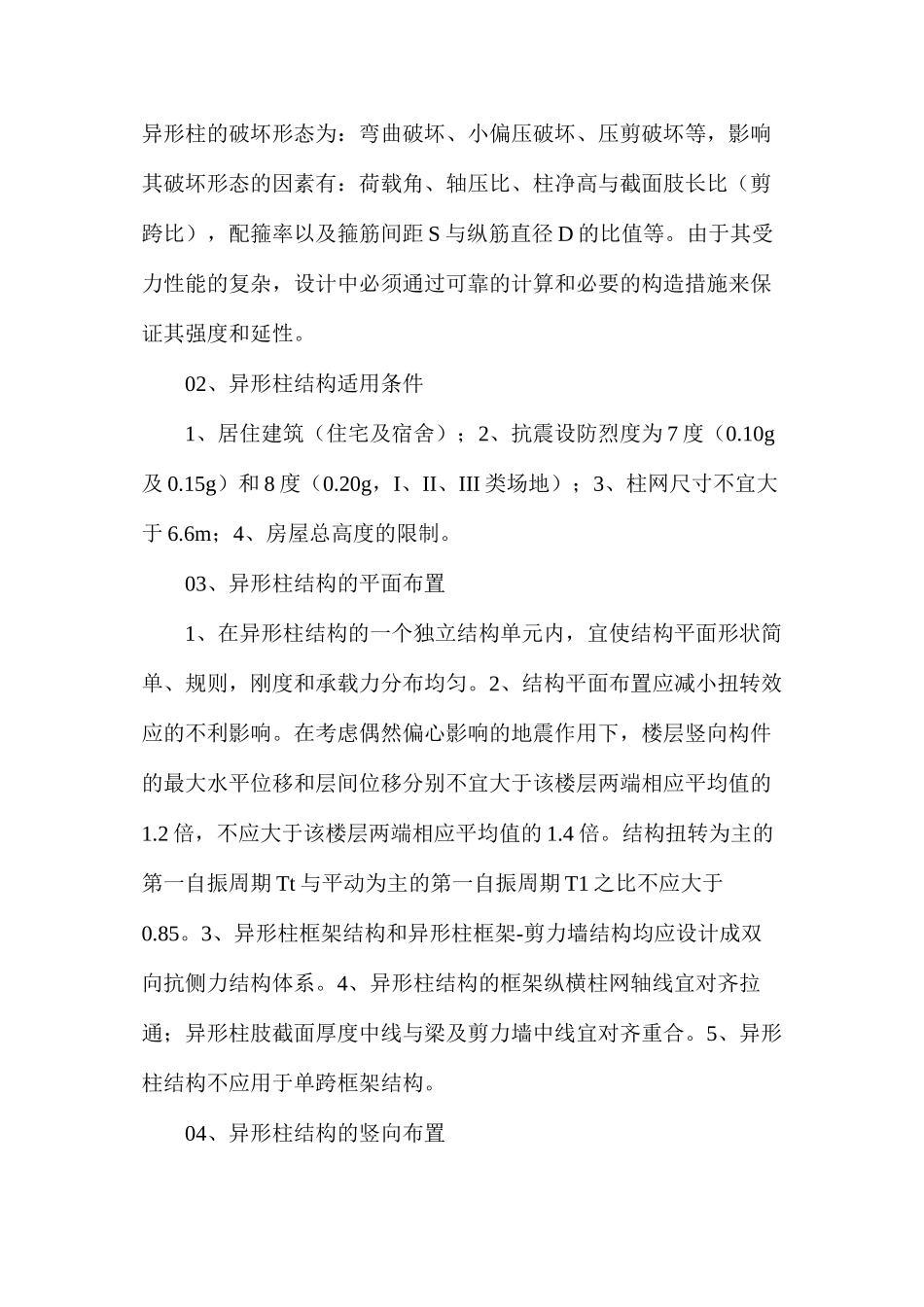

带你全面了解异形柱结构设计异形柱结构体系是指采纳轻质填充墙及隔墙的现浇钢筋混凝土异形柱框架及异形柱框架-剪力墙结构体系。柱肢的截面高度与柱肢宽度的比值在 2-4,相对于正方形与矩形柱而言是异形的柱子。它包括异形柱框架和异形柱框架剪力墙,常用的“有 L”“型、 T”“”型、 十 字型。01、异形柱结构特点1、由于截面的这种特别性,使得墙肢平面内外两个方向刚度对比相差较大,导致各向刚度不一致,其各向承载能力也有较大差异;2、对于长柱(H/h4)可以不考虑剪切变形的影响,控制轴压比较小时,受力明确,变形能力较好。而对短柱(H/hlt;4),剪切变形占有相当比例,构件变形能力下降。异形柱通常在短柱范围,且属薄壁构件,即使发生延性的弯曲形破坏,也因截面曲率 M/EI 或εcu/χ(εcu 为砼的极限压应变,χ 为截面受压区高度)较小,使弯曲变形性能有限,延性较差;3、异形柱由于是多肢的,其剪切中心往往在平面范围之外,受力时要靠各柱肢交点处核心砼协调变形和内力,这种变形协调使各柱肢内存在相当大的翘曲应力和剪应力,而该剪应力的存在,使柱肢易先出现裂缝,也使得各肢的核心砼处于三向剪力状态,它使得异形柱较普通截面柱变形能力低,脆性破坏明显;4、特别是异形柱不同于矩形柱,它存在着单纯翼缘柱肢受压的情况,其延性更差。由国内外大量的试验资料和理论分析[2],异形柱的破坏形态为:弯曲破坏、小偏压破坏、压剪破坏等,影响其破坏形态的因素有:荷载角、轴压比、柱净高与截面肢长比(剪跨比),配箍率以及箍筋间距 S 与纵筋直径 D 的比值等。由于其受力性能的复杂,设计中必须通过可靠的计算和必要的构造措施来保证其强度和延性。02、异形柱结构适用条件1、居住建筑(住宅及宿舍);2、抗震设防烈度为 7 度(0.10g及 0.15g)和 8 度(0.20g,I、II、III 类场地);3、柱网尺寸不宜大于 6.6m;4、房屋总高度的限制。03、异形柱结构的平面布置1、在异形柱结构的一个独立结构单元内,宜使结构平面形状简单、规则,刚度和承载力分布均匀。2、结构平面布置应减小扭转效应的不利影响。在考虑偶然偏心影响的地震作用下,楼层竖向构件的最大水平位移和层间位移分别不宜大于该楼层两端相应平均值的1.2 倍,不应大于该楼层两端相应平均值的 1.4 倍。结构扭转为主的第一自振周期 Tt 与平动为主的第一自振周期 T1 之比不应大于0.85。3、异形柱框架结构和异形柱框架-剪力墙结构均应设计成双向抗侧力结...
