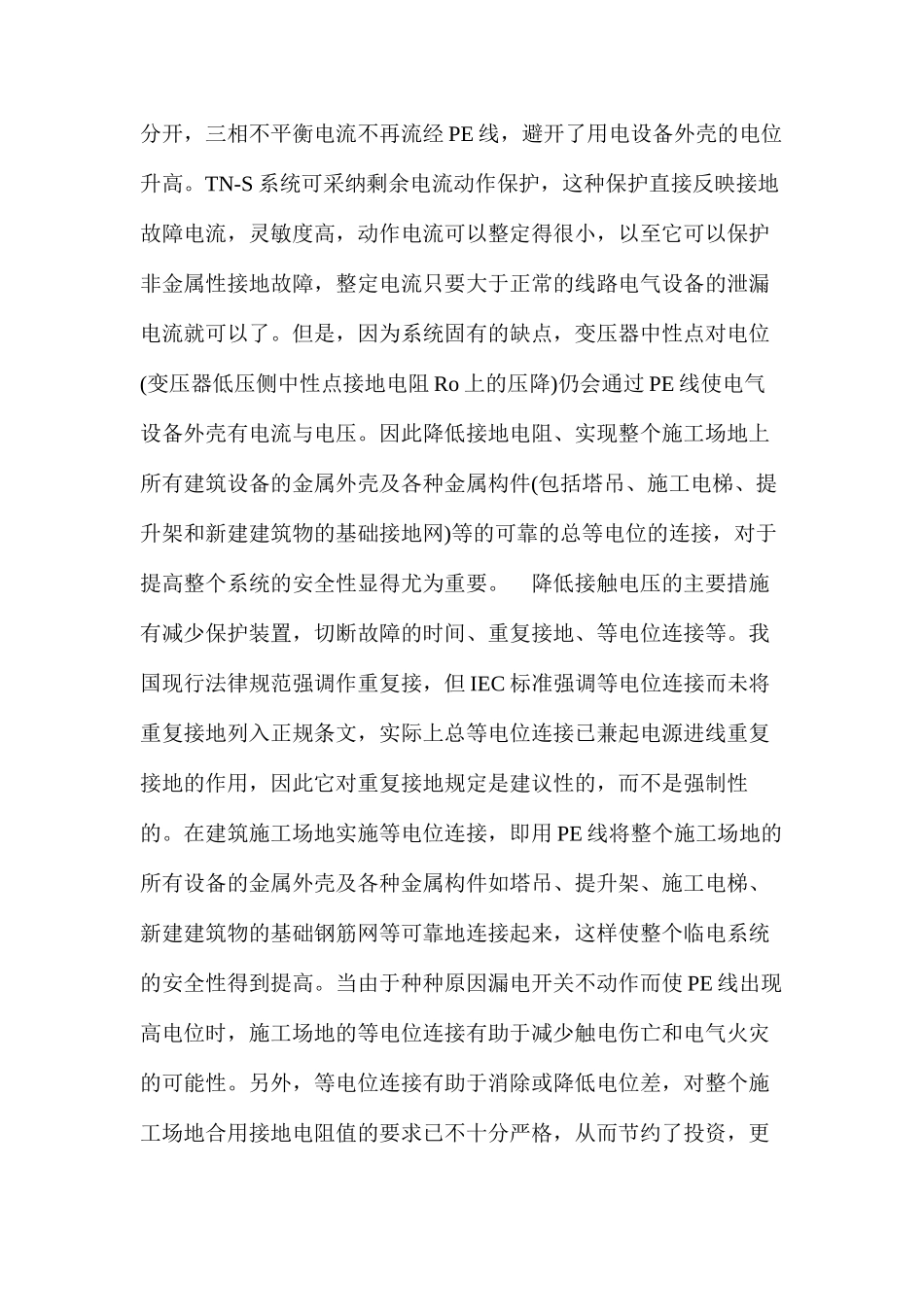

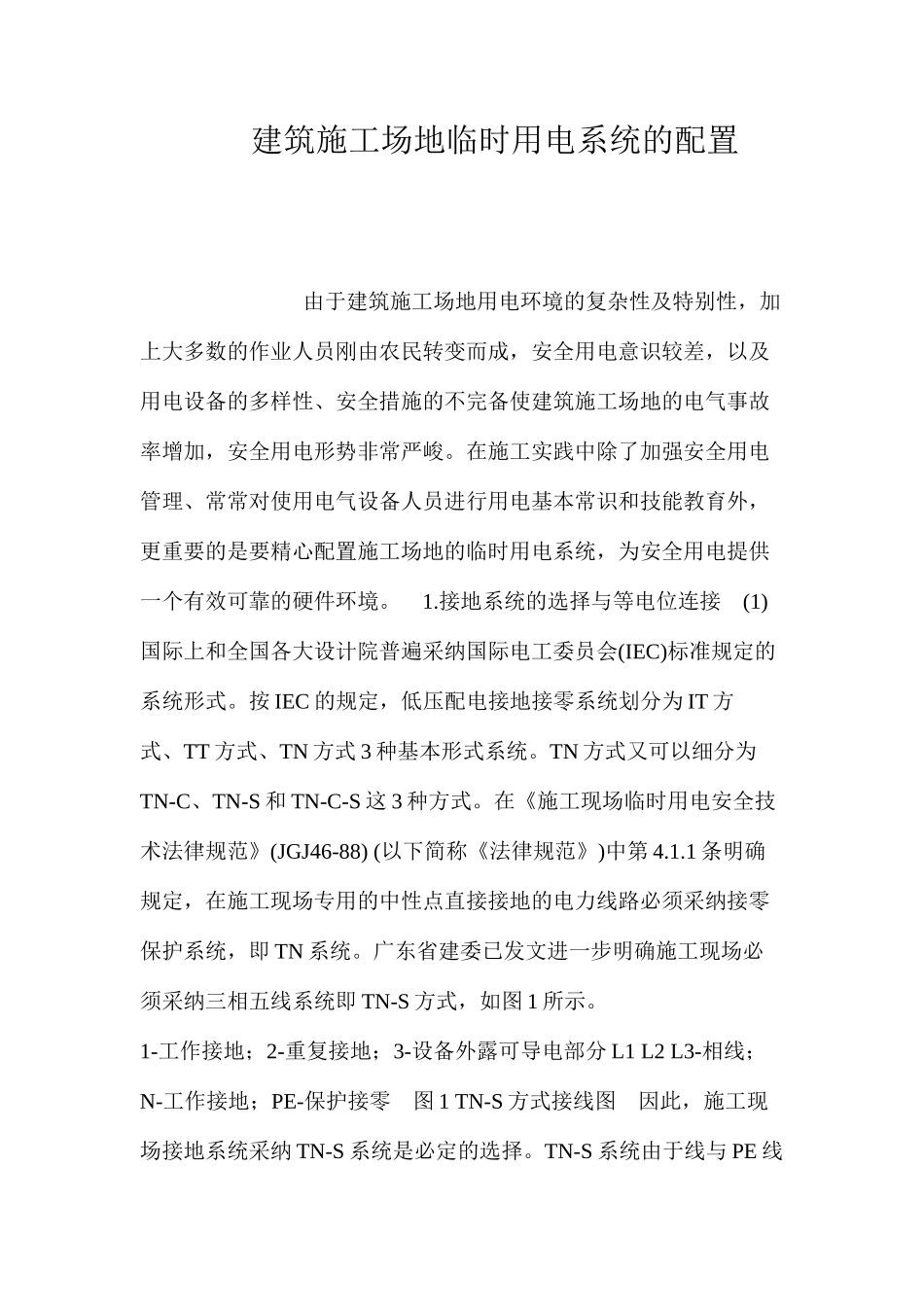

建筑施工场地临时用电系统的配置 由于建筑施工场地用电环境的复杂性及特别性，加上大多数的作业人员刚由农民转变而成，安全用电意识较差，以及用电设备的多样性、安全措施的不完备使建筑施工场地的电气事故率增加，安全用电形势非常严峻。在施工实践中除了加强安全用电管理、常常对使用电气设备人员进行用电基本常识和技能教育外，更重要的是要精心配置施工场地的临时用电系统，为安全用电提供 一个有效可靠的硬件环境。1. 接地系统的选择与等电位连接(1)国际上和全国各大设计院普遍采纳国际电工委员会(IEC)标准规定的系统形式。按 IEC 的规定，低压配电接地接零系统划分为 IT 方式、TT 方式、TN 方式 3 种基本形式系统。TN 方式又可以细分为TN-C、TN-S 和 TN-C-S 这 3 种方式。在《施工现场临时用电安全技术法律规范》(JGJ46-88) (以下简称《法律规范》)中第 4.1.1 条明确规定，在施工现场专用的中性点直接接地的电力线路必须采纳接零保护系统，即 TN 系统。广东省建委已发文进一步明确施工现场必须采纳三相五线系统即 TN-S 方式，如图 1 所示。1-工作接地；2-重复接地；3-设备外露可导电部分 L1 L2 L3-相线；N-工作接地；PE- 保护接零图 1 TN-S 方式接线图因此，施工现场接地系统采纳 TN-S 系统是必定的选择。TN-S 系统由于线与 PE 线分开，三相不平衡电流不再流经 PE 线，避开了用电设备外壳的电位升高。TN-S 系统可采纳剩余电流动作保护，这种保护直接反映接地故障电流，灵敏度高，动作电流可以整定得很小，以至它可以保护非金属性接地故障，整定电流只要大于正常的线路电气设备的泄漏电流就可以了。但是，因为系统固有的缺点，变压器中性点对电位(变压器低压侧中性点接地电阻 Ro 上的压降)仍会通过 PE 线使电气设备外壳有电流与电压。因此降低接地电阻、实现整个施工场地上所有建筑设备的金属外壳及各种金属构件(包括塔吊、施工电梯、提升架和新建建筑物的基础接地网)等的可靠的总等电位的连接，对于 提高整个系统的安全性显得尤为重要。降低接触电压的主要措施有减少保护装置，切断故障的时间、重复接地、等电位连接等。我国现行法律规范强调作重复接，但 IEC 标准强调等电位连接而未将重复接地列入正规条文，实际上总等电位连接已兼起电源进线重复接地的作用，因此它对重复接地规定是建议性的，而不是强制性的。在建筑施工场地实施等电位连接，即用 PE 线将整个施工场地的所有设备的金属...
