手工钢筋算量方法VIP专享

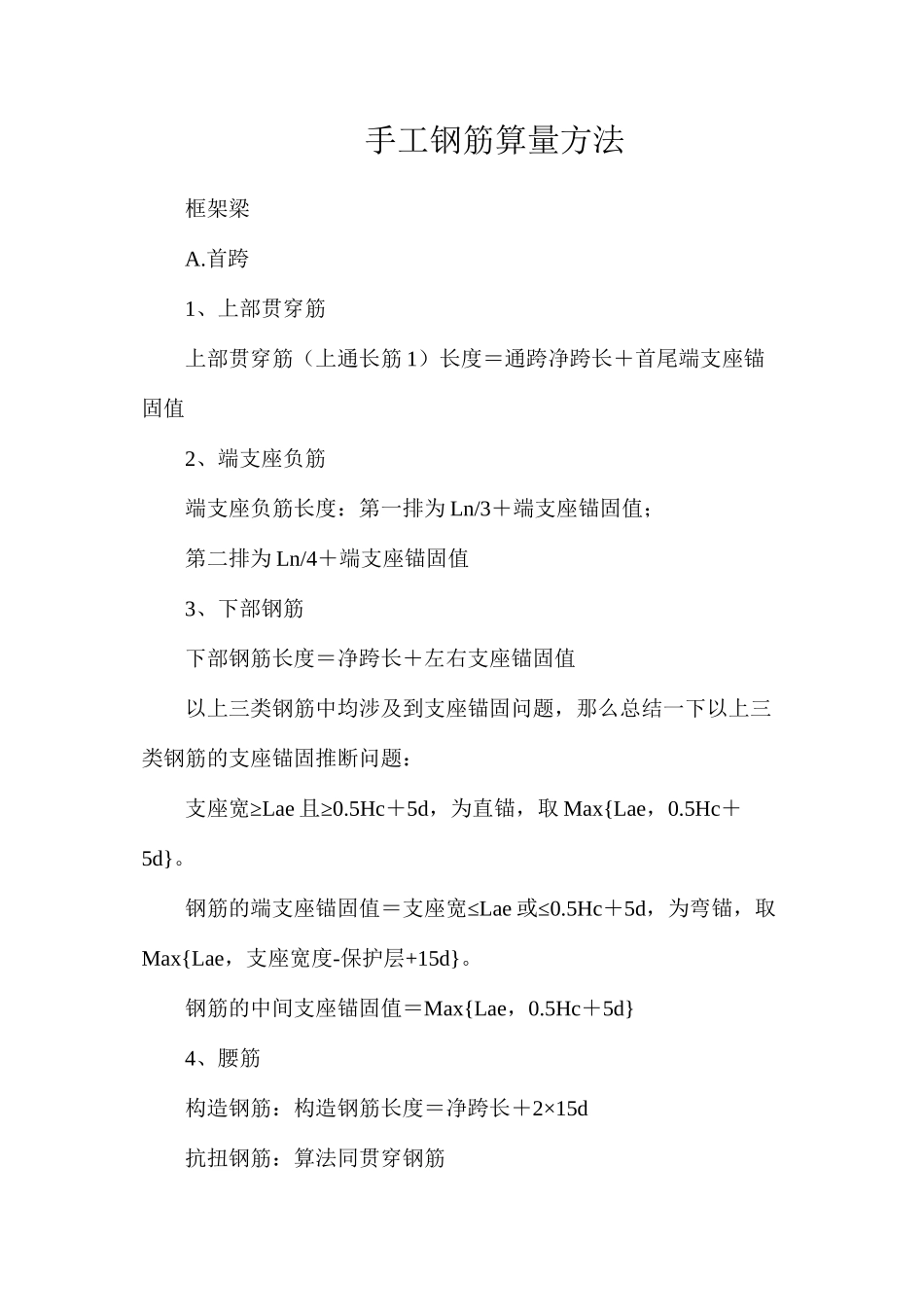

手工钢筋算量方法框架梁A.首跨1、上部贯穿筋上部贯穿筋（上通长筋 1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为 Ln/3＋端支座锚固值；第二排为 Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固推断问题：≥支座宽 Lae≥且 0.5Hc＋5d，为直锚，取 Max{Lae，0.5Hc＋5d}。≤钢筋的端支座锚固值＝支座宽 Lae≤或 0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d}。钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯穿钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：假如我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；假如给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是根据外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了 8d。B.中间跨1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；其它梁A.非框架梁在 03G101-1 中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：1、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需 12d；3、上部纵筋锚入支座，不再考虑 0.5Hc＋5d 的推断值。B.框支梁1、框支梁的支座负筋的延伸长度为 Ln/3；2、下部纵筋端支座锚固值处理同框架梁；剪力墙墙是最难计算的构件，具体体现在：1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；剪力墙墙身A.水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙长-保护层+弯折B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.65Lae内侧钢筋长度＝墙长-保护层+弯折水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）2、墙...
