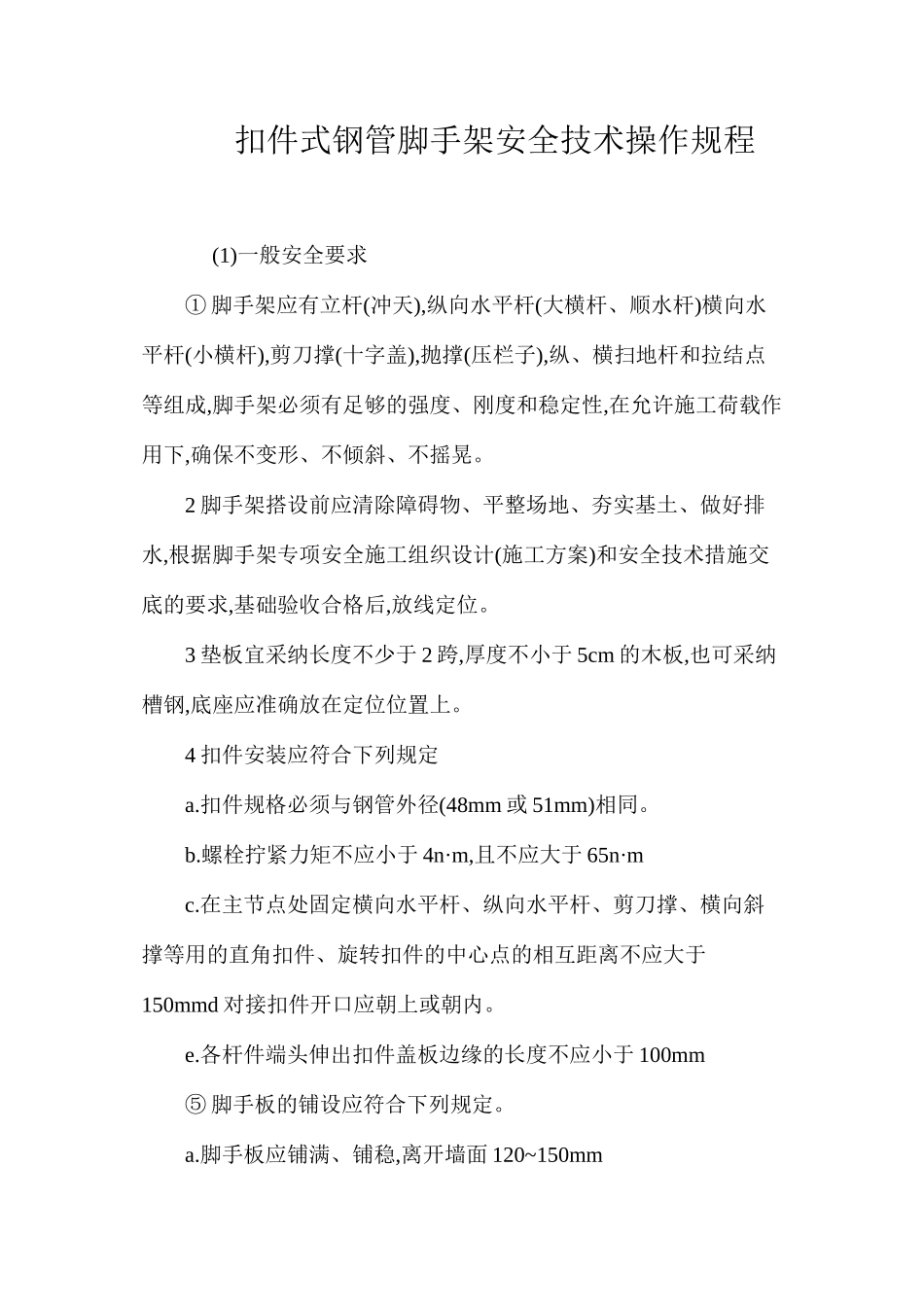

扣件式钢管脚手架安全技术操作规程

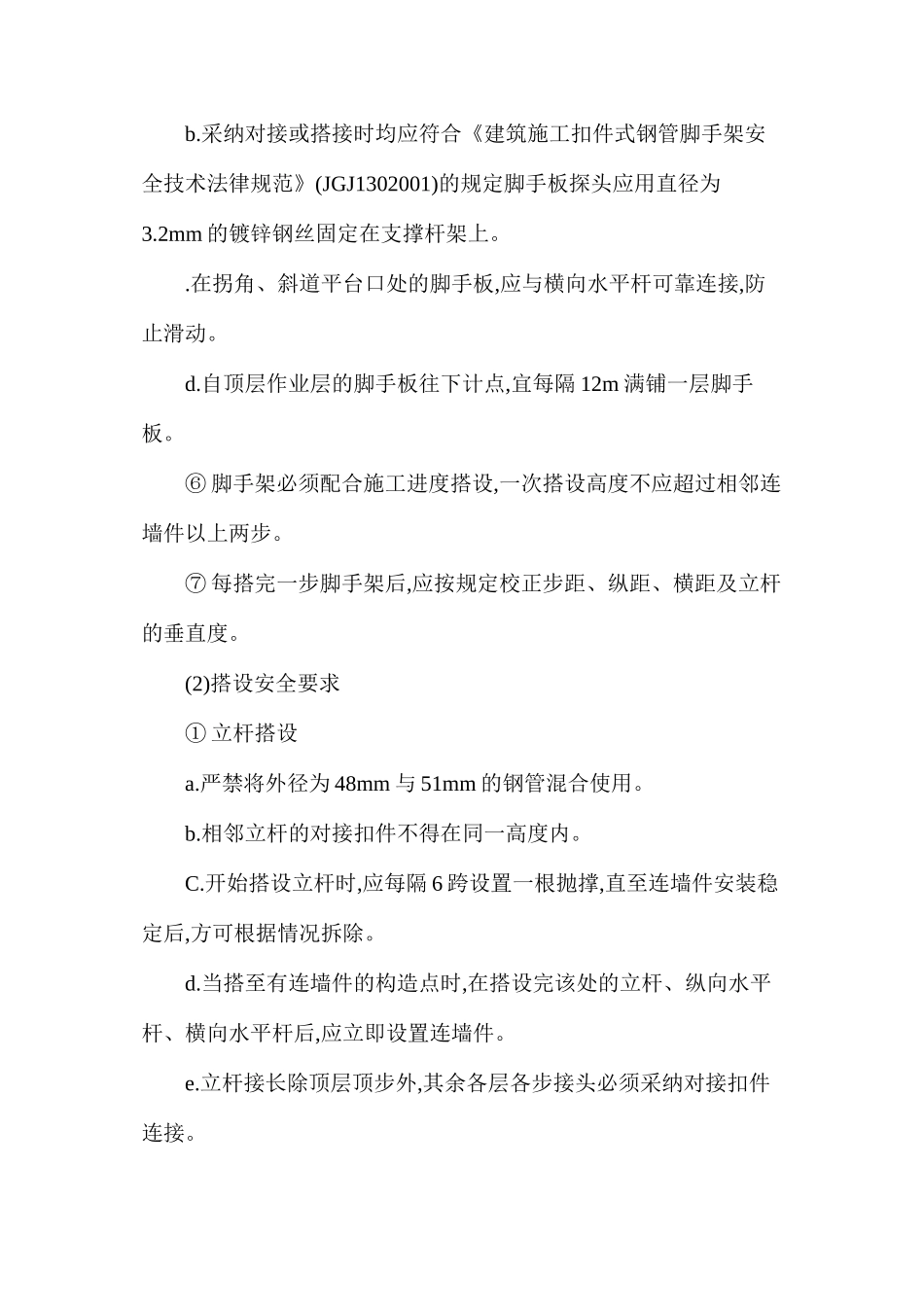

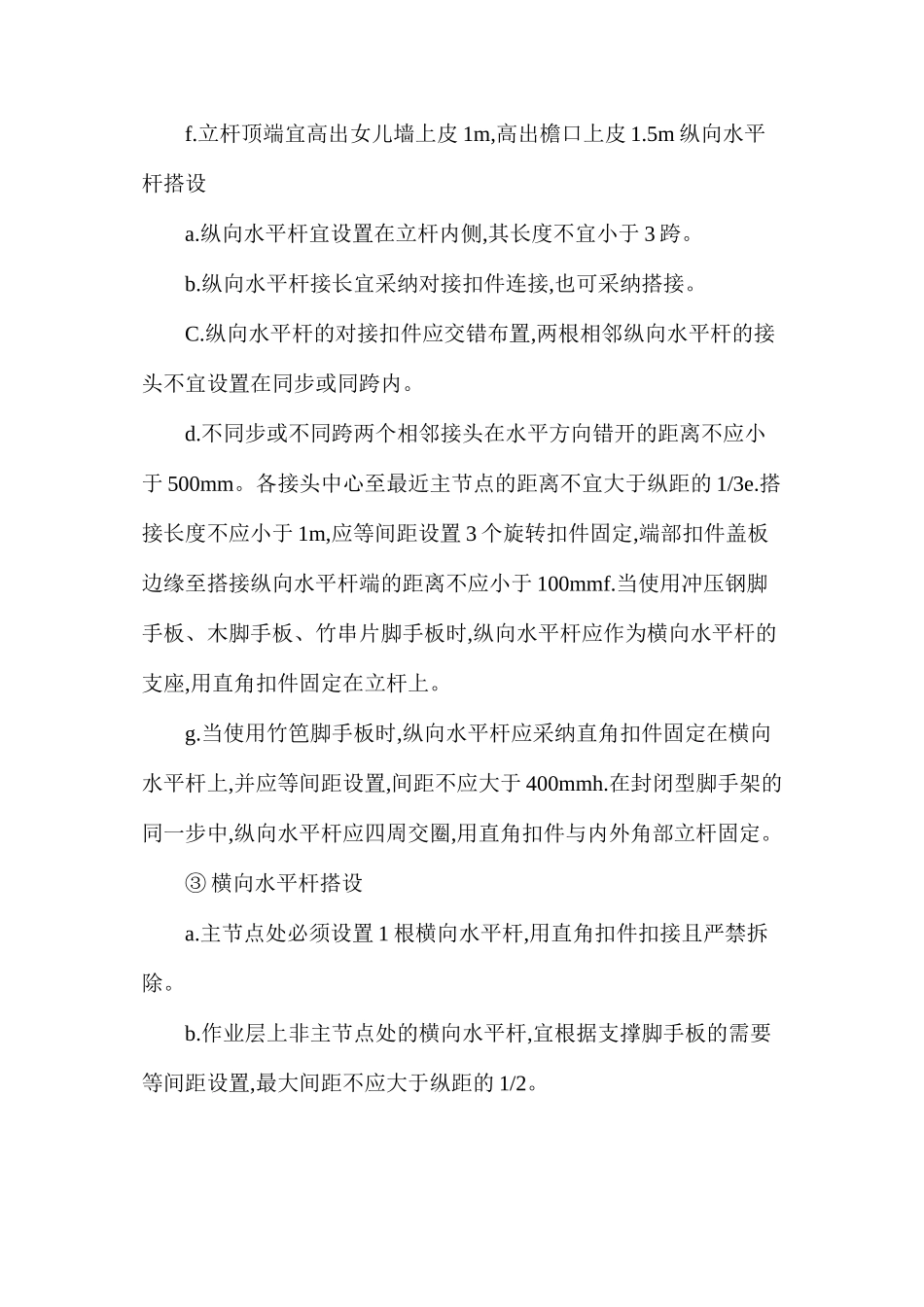

扣件式钢管脚手架安全技术操作规程 (1)一般安全要求① 脚手架应有立杆(冲天),纵向水平杆(大横杆、顺水杆)横向水平杆(小横杆),剪刀撑(十字盖),抛撑(压栏子),纵、横扫地杆和拉结点等组成,脚手架必须有足够的强度、刚度和稳定性,在允许施工荷载作用下,确保不变形、不倾斜、不摇晃。2 脚手架搭设前应清除障碍物、平整场地、夯实基土、做好排水,根据脚手架专项安全施工组织设计(施工方案)和安全技术措施交底的要求,基础验收合格后,放线定位。3 垫板宜采纳长度不少于 2 跨,厚度不小于 5cm 的木板,也可采纳槽钢,底座应准确放在定位位置上。4 扣件安装应符合下列规定a.扣件规格必须与钢管外径(48mm 或 51mm)相同。b.螺栓拧紧力矩不应小于 4n·m,且不应大于 65n·mc.在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mmd 对接扣件开口应朝上或朝内。e.各杆件端头伸出扣件盖板边缘的长度不应小于 100mm⑤ 脚手板的铺设应符合下列规定。a.脚手板应铺满、铺稳,离开墙面 120~150mmb.采纳对接或搭接时均应符合《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ1302001)的规定脚手板探头应用直径为3.2mm 的镀锌钢丝固定在支撑杆架上。.在拐角、斜道平台口处的脚手板,应与横向水平杆可靠连接,防止滑动。d.自顶层作业层的脚手板往下计点,宜每隔 12m 满铺一层脚手板。⑥ 脚手架必须配合施工进度搭设,一次搭设高度不应超过相邻连墙件以上两步。⑦ 每搭完一步脚手架后,应按规定校正步距、纵距、横距及立杆的垂直度。(2)搭设安全要求① 立杆搭设a.严禁将外径为 48mm 与 51mm 的钢管混合使用。b.相邻立杆的对接扣件不得在同一高度内。C.开始搭设立杆时,应每隔 6 跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除。d.当搭至有连墙件的构造点时,在搭设完该处的立杆、纵向水平杆、横向水平杆后,应立即设置连墙件。e.立杆接长除顶层顶步外,其余各层各步接头必须采纳对接扣件连接。f.立杆顶端宜高出女儿墙上皮 1m,高出檐口上皮 1.5m 纵向水平杆搭设a.纵向水平杆宜设置在立杆内侧,其长度不宜小于 3 跨。b.纵向水平杆接长宜采纳对接扣件连接,也可采纳搭接。C.纵向水平杆的对接扣件应交错布置,两根相邻纵向水平杆的接头不宜设置在同步或同跨内。d.不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm。各接头中心至最近主节点的距离不宜大于纵距的 1/3e.搭接...
