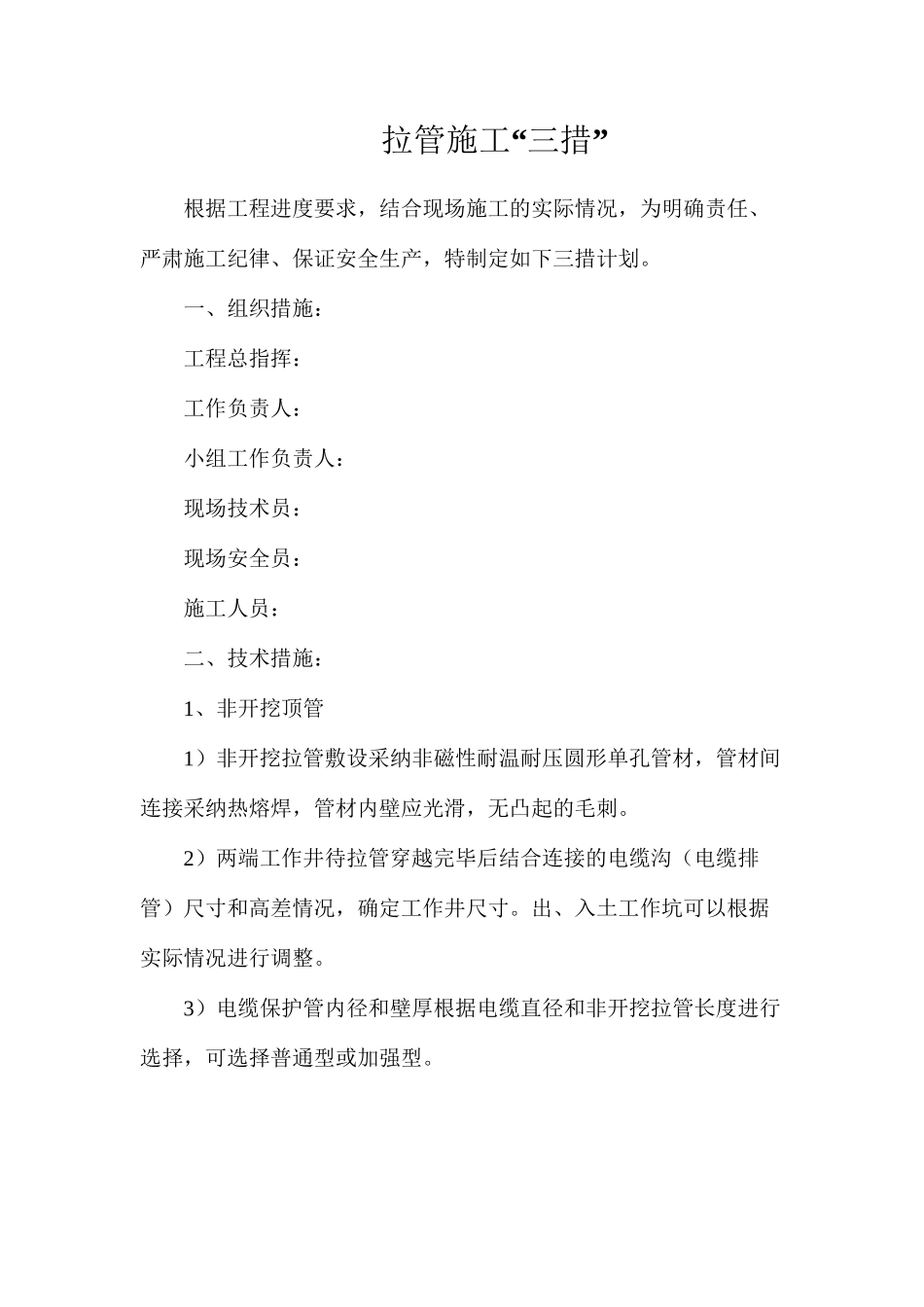

“”拉管施工 三措根据工程进度要求，结合现场施工的实际情况，为明确责任、严肃施工纪律、保证安全生产，特制定如下三措计划
一、组织措施：工程总指挥：工作负责人：小组工作负责人：现场技术员：现场安全员：施工人员：二、技术措施：1、非开挖顶管1）非开挖拉管敷设采纳非磁性耐温耐压圆形单孔管材，管材间连接采纳热熔焊，管材内壁应光滑，无凸起的毛刺
2）两端工作井待拉管穿越完毕后结合连接的电缆沟（电缆排管）尺寸和高差情况，确定工作井尺寸
出、入土工作坑可以根据实际情况进行调整
3）电缆保护管内径和壁厚根据电缆直径和非开挖拉管长度进行选择，可选择普通型或加强型
4）每次拉管数量根据会扩孔大小和单根电缆保护管直径大小确定，推举保护管直径取 2 倍电缆外径，拉管数量根据工程需要进行选择，并根据电网远景规划适当预留
5）施工前应对电缆路径两侧 10 米范围内进行详细地质和障碍物勘探，根据实际情况制定详细施工方案和安全措施
拉管出入土角不宜太大，宜控制在 8 度~~20 度左右，管材任意点的弧度应不大于 8 度
6）穿越完成后管孔内应物积水、石子等其他杂物，并预留绳索用于电缆敷设，绳索两端应一一对应，并作好标记
两端工作井待拉管穿越完毕后结合连接的电缆沟（电缆排管）尺寸和高差情况确定
7）在满足覆土要求和管线交叉保护距离的要求下，非开挖埋深应尽可能浅，但不得低于规划部门要求
8）A-根据拉管最低点与出入土点高差确定的出入土水平最小距离 B、与河床底部最小保护距离，一般大于 3 米，通航河道要求大于 5 米
C、与其它市政管线的最小距离，根据法律规范规程确定
D、回扩孔直径，推举 800000mm
E、非开挖拉管水平距离推举不宜超过 200 米
9）施工注意基面沉降
根据需要，管隙压力注浆密实处理

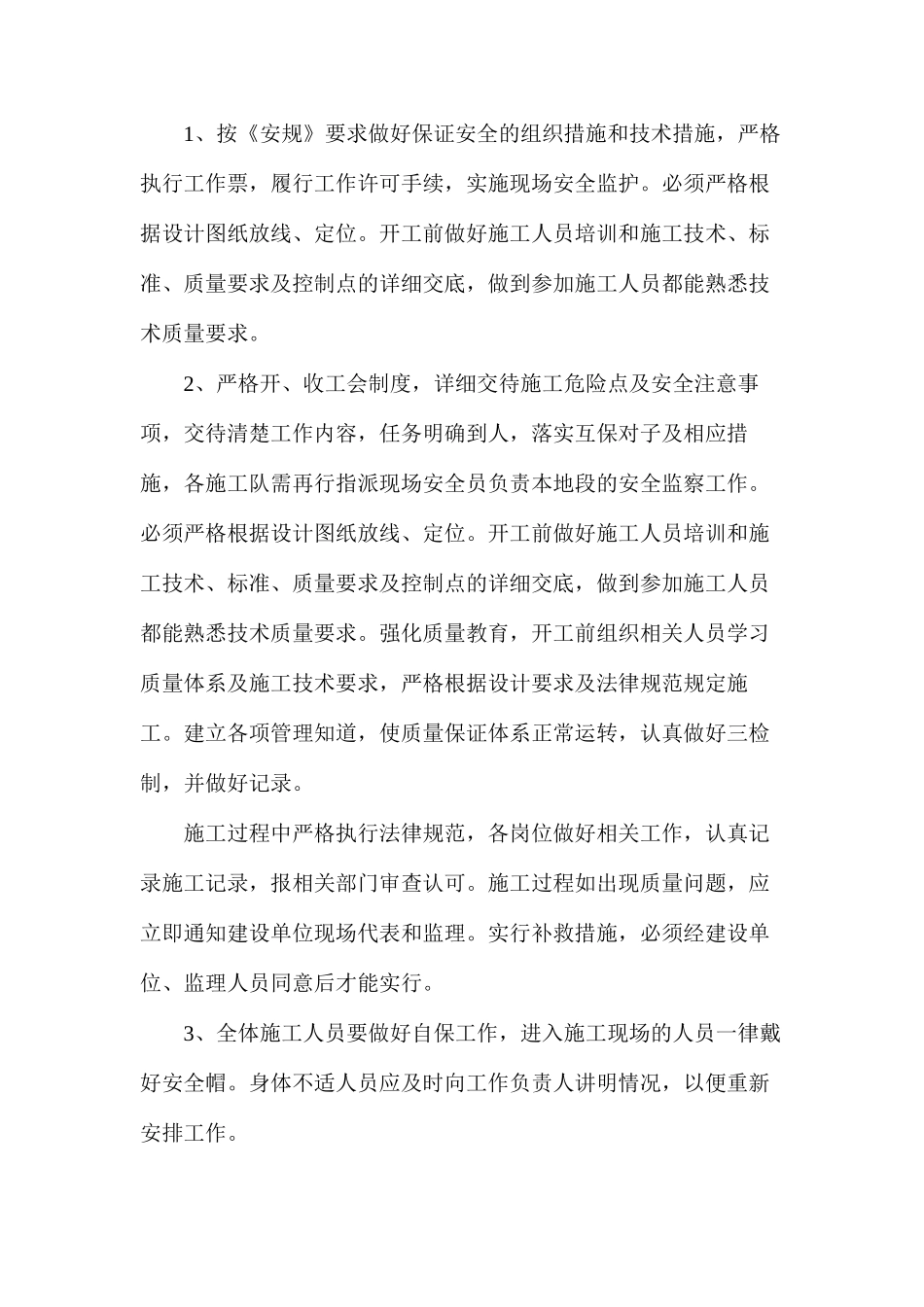

三、安全措施1、按《安规》要求做好保证安全的组织措施和技术措施，严格执行工作票，履行工作许可手续，实施
