排矸通道安全措施

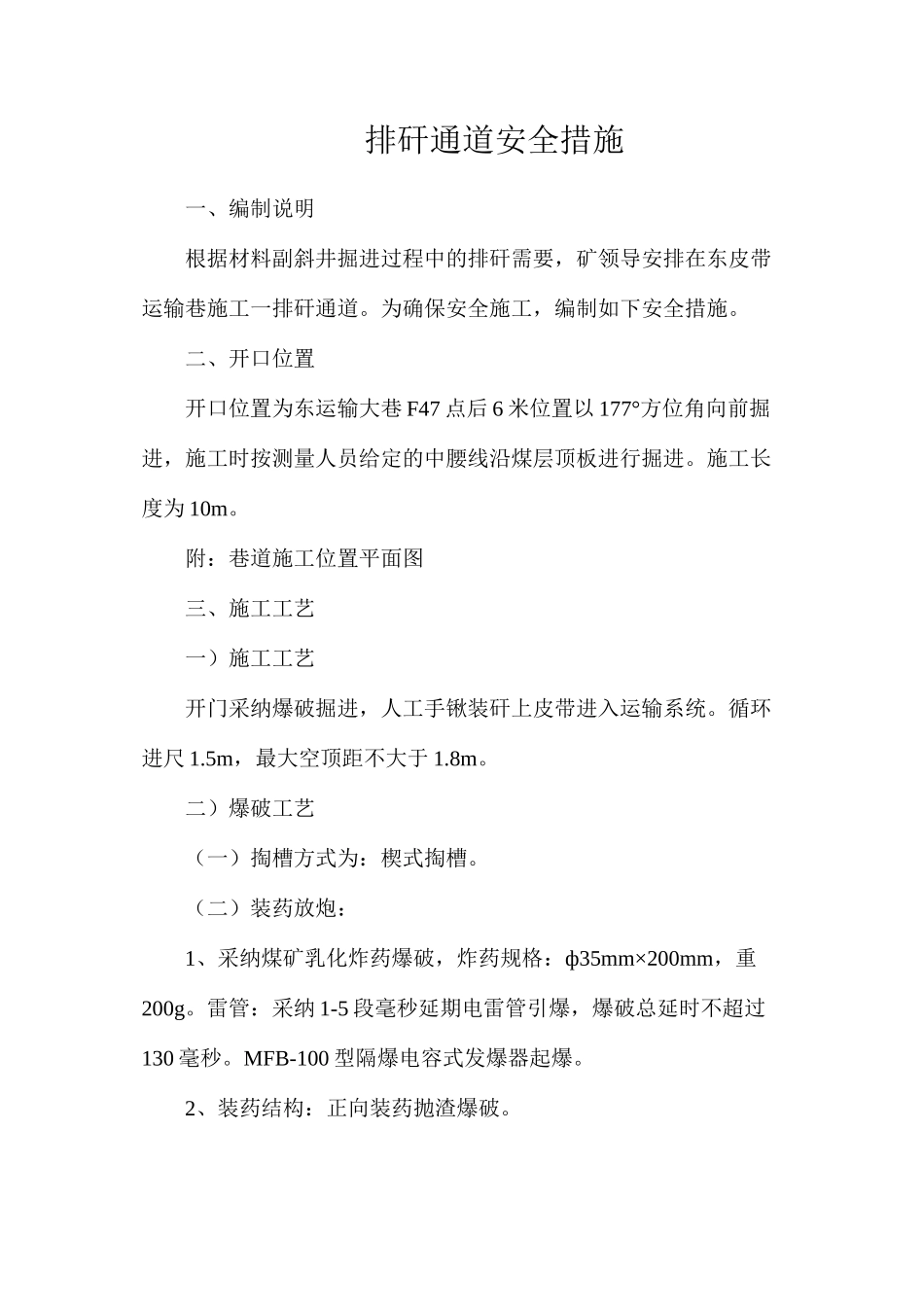

排矸通道安全措施一、编制说明根据材料副斜井掘进过程中的排矸需要，矿领导安排在东皮带运输巷施工一排矸通道。为确保安全施工，编制如下安全措施。二、开口位置开口位置为东运输大巷 F47 点后 6 米位置以 177°方位角向前掘进，施工时按测量人员给定的中腰线沿煤层顶板进行掘进。施工长度为 10m。附：巷道施工位置平面图三、施工工艺一）施工工艺开门采纳爆破掘进，人工手锹装矸上皮带进入运输系统。循环进尺 1.5m，最大空顶距不大于 1.8m。二）爆破工艺（一）掏槽方式为：楔式掏槽。（二）装药放炮：1、采纳煤矿乳化炸药爆破，炸药规格：ф35mm×200mm，重200g。雷管：采纳 1-5 段毫秒延期电雷管引爆，爆破总延时不超过130 毫秒。MFB-100 型隔爆电容式发爆器起爆。2、装药结构：正向装药抛渣爆破。3、起爆方式：一次装药、一次联炮、一次起爆。联线方式为混联连线。附：炮眼布置三视图、爆破说明书。四、支护工艺1、巷道断面设计排矸通道设计为矩形巷道，掘进宽度 2000mm，掘进高度2000mm，巷道断面为 4.0m2。2、永久支护设计巷道采纳锚杆钢筋网联合支护，巷道顶板采纳 Ф20×2200mm 螺纹钢锚杆，幇部采纳 Ф16×1600mm 圆钢锚杆，每根锚杆使用一支k2360 树脂药卷锚固剂进行锚固，锚杆间排距为 800×1000mm。托盘规格为 150×150×10mm 钢托板。金属网规格为 Ф6×100×100mm 的钢筋网，网与网之间使用 14#铁丝绑扎，搭接不小于 100mm；铁丝绑接密度不大于 200mm。开口处加打 2 根、巷道内补打 3 根由规格为 Φ15.24×4300mm 的钢绞线制成的锚索，排距 3000mm。采纳 300×300×16mm 钢托板，每根锚索采纳 3 支规格 k2360 树脂锚固剂进行锚固。五、质量要求1、宽度：巷道施工中线距任一帮与设计误差：合格 0～＋100mm。2、高度：巷道净高允许偏差：合格 0～＋150mm，3、锚固力：顶板锚杆，锚固力设计达到 100KN、帮部锚杆，锚固力设计达到 70KN。合格达到设计值的 90%以上。4、锚杆安装：安装牢固，托板紧贴壁面，不松动，锚杆托板要压紧压实金属网。5、铺网质量：搭接长度不小 100mm，绑扎密度不大于200mm，且绑扎牢固；缺扣、松扣的数量不超过应绑扎量的 10％，且不连续。6、表面质量：表面基本平整、密实7、锚杆均为矩形布置，偏差不超过±100mm。8≤、锚杆外露长度：露出托板 50mm。9≤、锚杆安装角度：垂直巷道轮廓打设，允许误差 15°。六、安全技术措施一）一般安全措施1、施工时要对开...
