【志鸿全优设计】2013-2014学年高中物理 第3章第2节匀变速直线运动的实验探究目标导学 鲁科版必修1

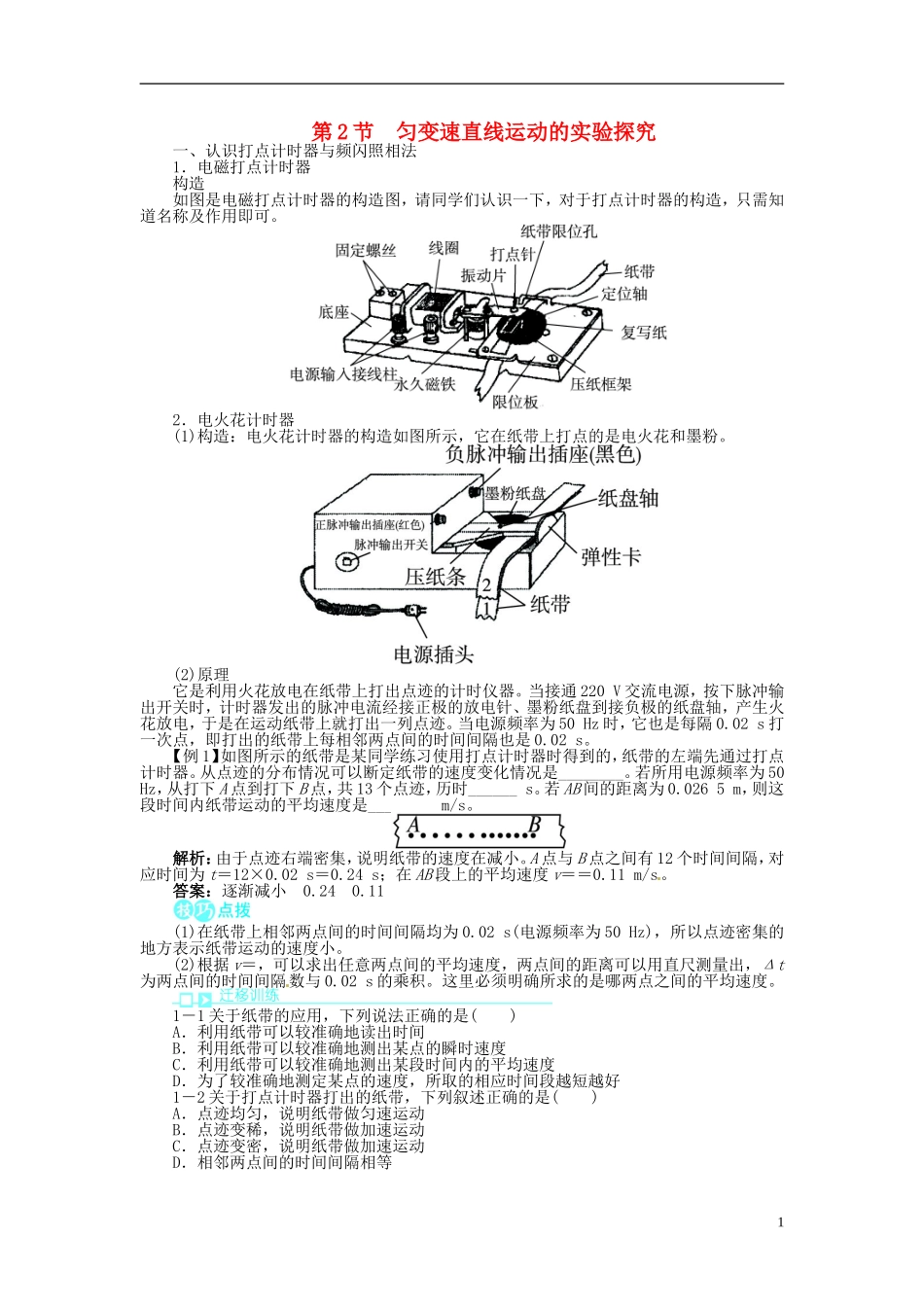

第 2 节 匀变速直线运动的实验探究一、认识打点计时器与频闪照相法1．电磁打点计时器构造如图是电磁打点计时器的构造图，请同学们认识一下，对于打点计时器的构造，只需知道名称及作用即可。2．电火花计时器(1)构造：电火花计时器的构造如图所示，它在纸带上打点的是电火花和墨粉。(2)原理它是利用火花放电在纸带上打出点迹的计时仪器。当接通 220 V 交流电源，按下脉冲输出开关时，计时器发出的脉冲电流经接正极的放电针、墨粉纸盘到接负极的纸盘轴，产生火花放电，于是在运动纸带上就打出一列点迹。当电源频率为 50 Hz 时，它也是每隔 0.02 s 打一次点，即打出的纸带上每相邻两点间的时间间隔也是 0.02 s。【例 1】如图所示的纸带是某同学练习使用打点计时器时得到的，纸带的左端先通过打点计时器。从点迹的分布情况可以断定纸带的速度变化情况是________。若所用电源频率为 50 Hz，从打下 A 点到打下 B 点，共 13 个点迹，历时______ s。若 AB 间的距离为 0.026 5 m，则这段时间内纸带运动的平均速度是________ m/s。解析：由于点迹右端密集，说明纸带的速度在减小。A 点与 B 点之间有 12 个时间间隔，对应时间为 t＝12×0.02 s＝0.24 s；在 AB 段上的平均速度 v＝＝0.11 m/s。答案：逐渐减小 0.24 0.11(1)在纸带上相邻两点间的时间间隔均为 0.02 s(电源频率为 50 Hz)，所以点迹密集的地方表示纸带运动的速度小。(2)根据 v＝，可以求出任意两点间的平均速度，两点间的距离可以用直尺测量出，Δt为两点间的时间间隔数与 0.02 s 的乘积。这里必须明确所求的是哪两点之间的平均速度。1－1 关于纸带的应用，下列说法正确的是( )A．利用纸带可以较准确地读出时间B．利用纸带可以较准确地测出某点的瞬时速度C．利用纸带可以较准确地测出某段时间内的平均速度D．为了较准确地测定某点的速度，所取的相应时间段越短越好1－2 关于打点计时器打出的纸带，下列叙述正确的是( )A．点迹均匀，说明纸带做匀速运动B．点迹变稀，说明纸带做加速运动C．点迹变密，说明纸带做加速运动D．相邻两点间的时间间隔相等11－3 关于打点计时器打出的纸带上的点，下列叙述正确的是( )A．必须从第一个点开始选取整条纸带B．根据情况选取点迹清晰的部分纸带C．选取的第一个点计数为 1，到第 n 个点的时间间隔为 0.02n sD．选取的第一个点计数为 1，到第 n 个点的时间间隔为 0.02(n－1)s3．频闪照相法频闪...
