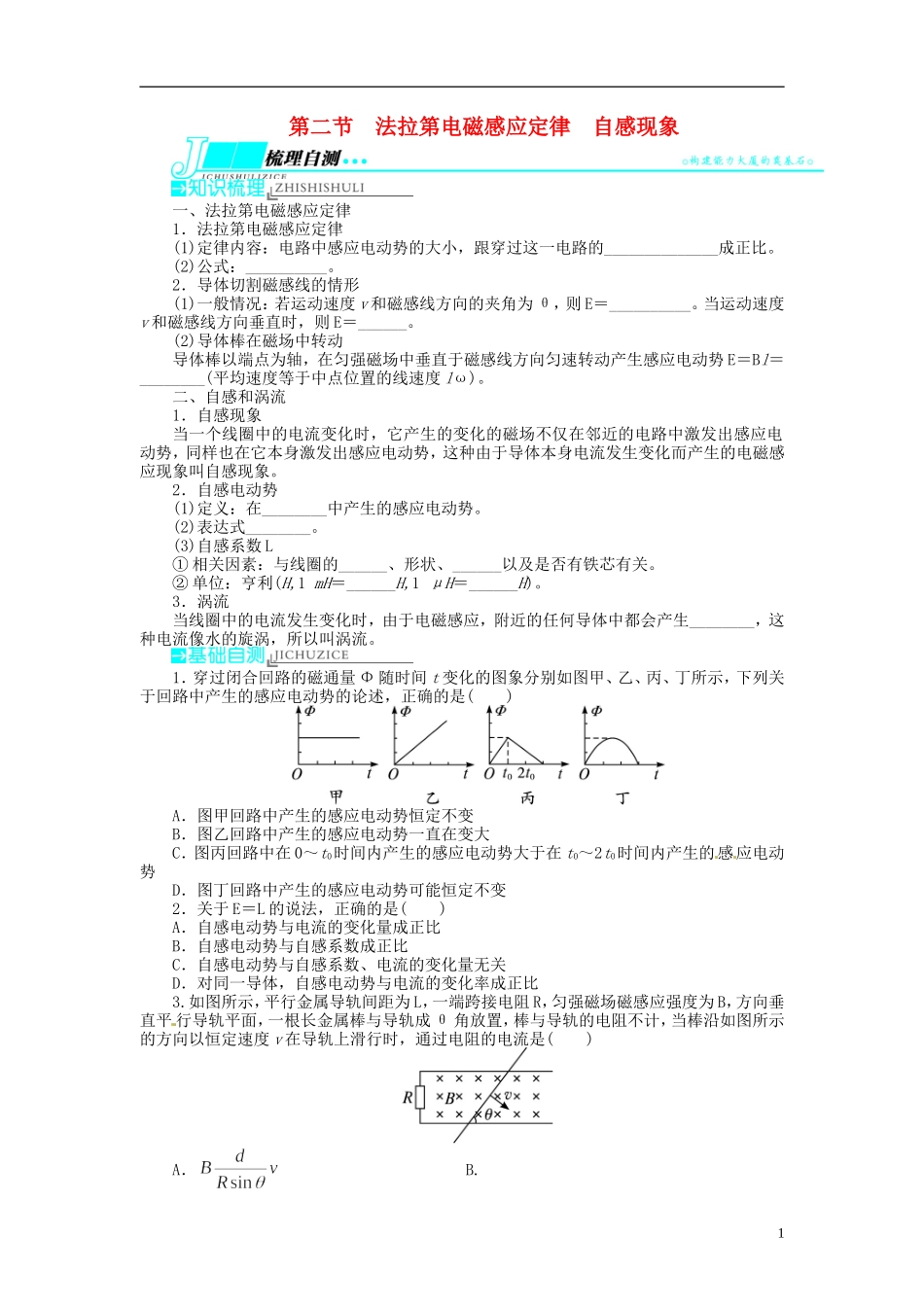

【志鸿优化设计】（浙江专用）2014届高考物理一轮复习 第九章 电磁感应第二节法拉第电磁感应定律自感现象教学案

第二节 法拉第电磁感应定律 自感现象一、法拉第电磁感应定律1．法拉第电磁感应定律(1)定律内容：电路中感应电动势的大小，跟穿过这一电路的______________成正比。(2)公式：__________。2．导体切割磁感线的情形(1)一般情况：若运动速度 v 和磁感线方向的夹角为 θ，则 E＝__________。当运动速度v 和磁感线方向垂直时，则 E＝______。(2)导体棒在磁场中转动导体棒以端点为轴，在匀强磁场中垂直于磁感线方向匀速转动产生感应电动势 E＝Bl＝________(平均速度等于中点位置的线速度 lω)。二、自感和涡流1．自感现象当一个线圈中的电流变化时，它产生的变化的磁场不仅在邻近的电路中激发出感应电动势，同样也在它本身激发出感应电动势，这种由于导体本身电流发生变化而产生的电磁感应现象叫自感现象。2．自感电动势(1)定义：在________中产生的感应电动势。(2)表达式________。(3)自感系数 L① 相关因素：与线圈的______、形状、______以及是否有铁芯有关。② 单位：亨利(H,1 mH＝______H,1 μH＝______H)。3．涡流当线圈中的电流发生变化时，由于电磁感应，附近的任何导体中都会产生________，这种电流像水的旋涡，所以叫涡流。1．穿过闭合回路的磁通量 Φ 随时间 t 变化的图象分别如图甲、乙、丙、丁所示，下列关于回路中产生的感应电动势的论述，正确的是( )A．图甲回路中产生的感应电动势恒定不变B．图乙回路中产生的感应电动势一直在变大C．图丙回路中在 0～t0时间内产生的感应电动势大于在 t0～2t0时间内产生的感应电动势D．图丁回路中产生的感应电动势可能恒定不变2．关于 E＝L 的说法，正确的是( )A．自感电动势与电流的变化量成正比B．自感电动势与自感系数成正比C．自感电动势与自感系数、电流的变化量无关D．对同一导体，自感电动势与电流的变化率成正比3.如图所示，平行金属导轨间距为 L，一端跨接电阻 R，匀强磁场磁感应强度为 B，方向垂直平 行导轨平面，一根长金属棒与导轨成 θ 角放置，棒与导轨的电阻不计，当棒沿如图所示的方向以恒定速度 v 在导轨上滑行时，通过电阻的电流是( )A． B.1C. D.4．易错辨析：请你判断下列表述正确与否，对不正确的，请予以更正。(1)穿过线圈的磁通量越大，则线圈中产生的感应电动势越大。(2)电磁感应现象中通过导体的电荷量 q＝n，仅与磁通量的变化量及电阻有关。(3)只要闭合电路的部分导体切割磁感线，则闭合电路中一定有感应电流产生。(4)公式 E＝Blv 中的...
