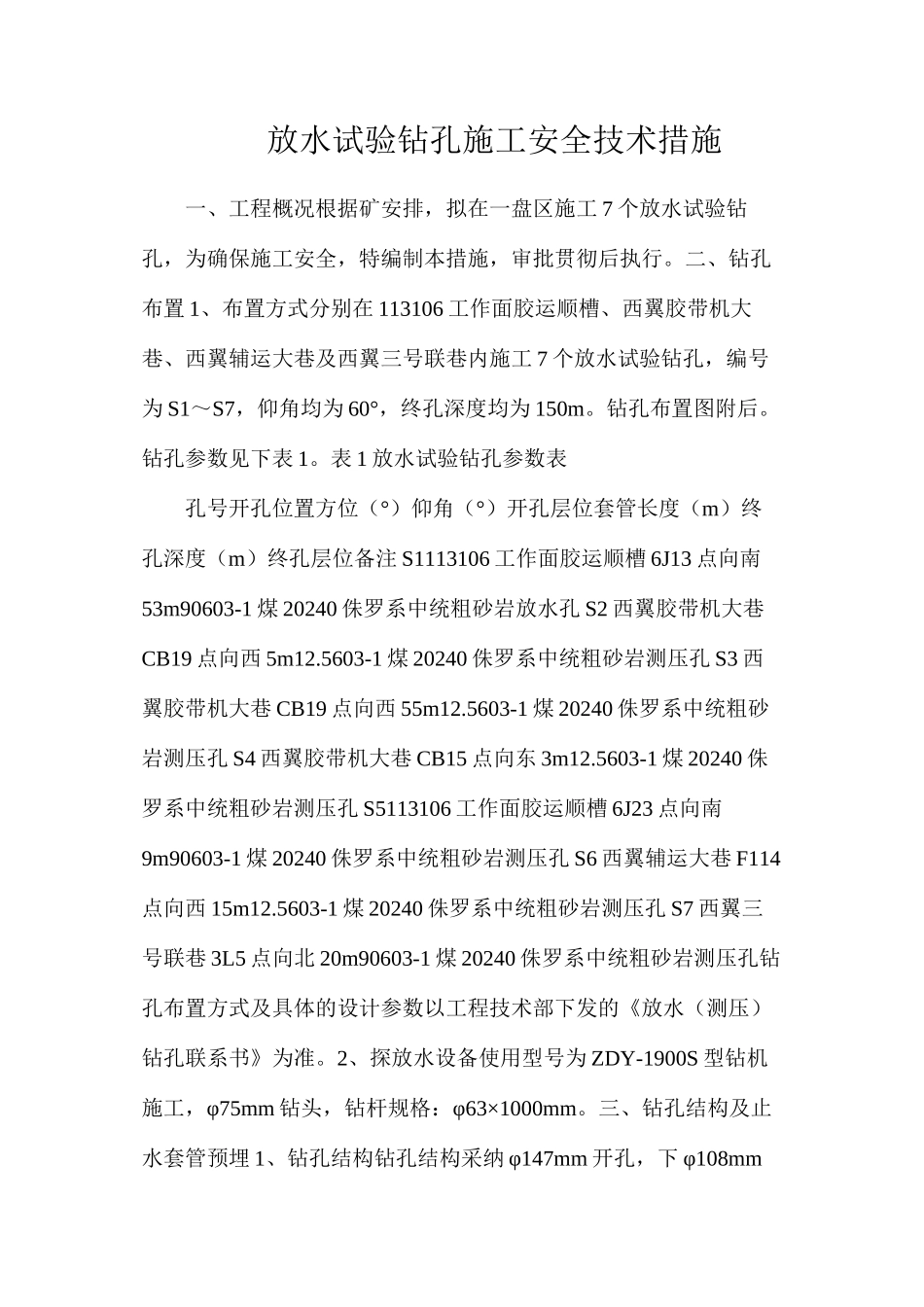

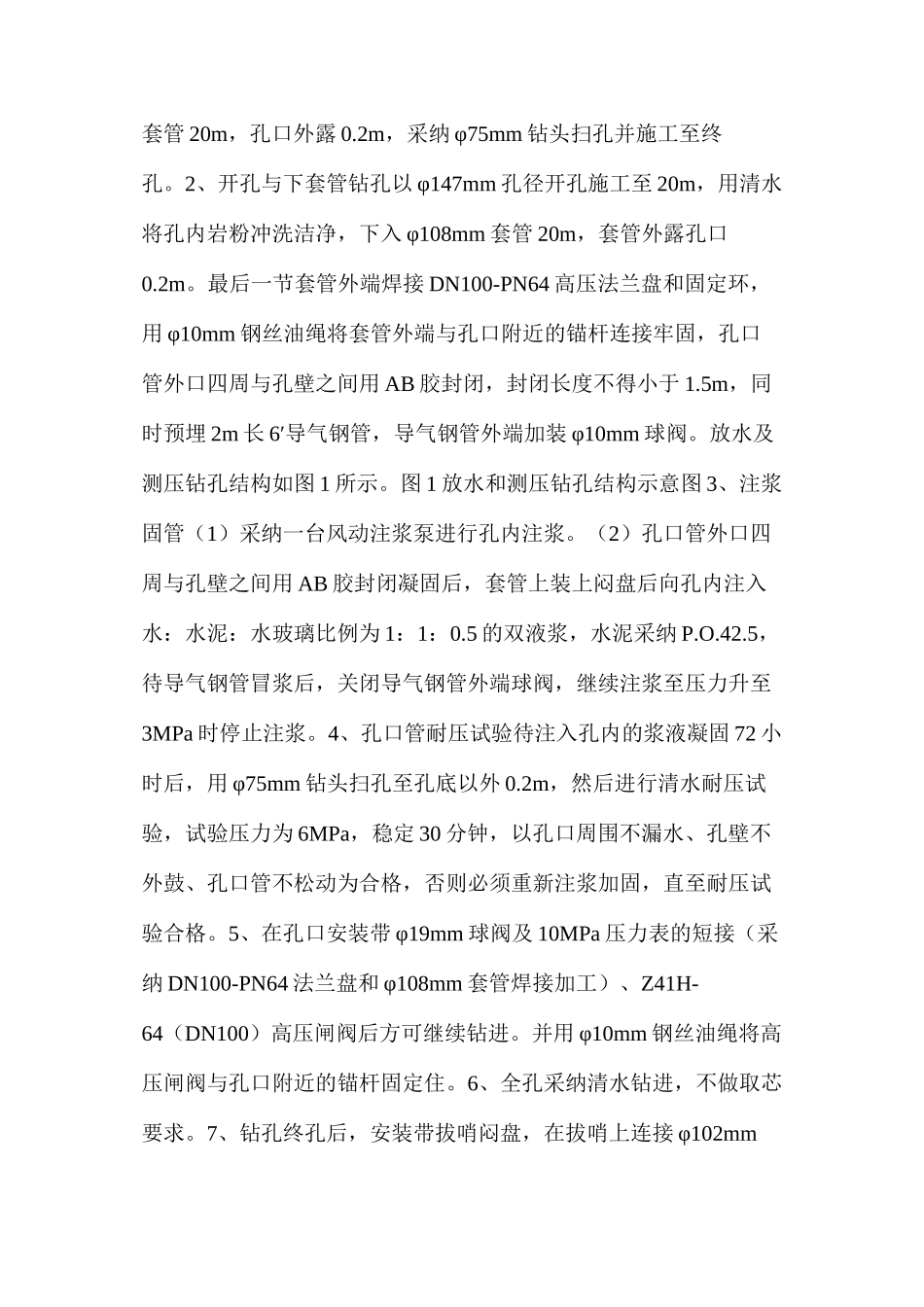

放水试验钻孔施工安全技术措施一、工程概况根据矿安排，拟在一盘区施工 7 个放水试验钻孔，为确保施工安全，特编制本措施，审批贯彻后执行。二、钻孔布置 1、布置方式分别在 113106 工作面胶运顺槽、西翼胶带机大巷、西翼辅运大巷及西翼三号联巷内施工 7 个放水试验钻孔，编号为 S1～S7，仰角均为 60°，终孔深度均为 150m。钻孔布置图附后。钻孔参数见下表 1。表 1 放水试验钻孔参数表孔号开孔位置方位（°）仰角（°）开孔层位套管长度（m）终孔深度（m）终孔层位备注 S1113106 工作面胶运顺槽 6J13 点向南53m90603-1 煤 20240 侏罗系中统粗砂岩放水孔 S2 西翼胶带机大巷CB19 点向西 5m12.5603-1 煤 20240 侏罗系中统粗砂岩测压孔 S3 西翼胶带机大巷 CB19 点向西 55m12.5603-1 煤 20240 侏罗系中统粗砂岩测压孔 S4 西翼胶带机大巷 CB15 点向东 3m12.5603-1 煤 20240 侏罗系中统粗砂岩测压孔 S5113106 工作面胶运顺槽 6J23 点向南9m90603-1 煤 20240 侏罗系中统粗砂岩测压孔 S6 西翼辅运大巷 F114点向西 15m12.5603-1 煤 20240 侏罗系中统粗砂岩测压孔 S7 西翼三号联巷 3L5 点向北 20m90603-1 煤 20240 侏罗系中统粗砂岩测压孔钻孔布置方式及具体的设计参数以工程技术部下发的《放水（测压）钻孔联系书》为准。2、探放水设备使用型号为 ZDY-1900S 型钻机施工，φ75mm 钻头，钻杆规格：φ63×1000mm。三、钻孔结构及止水套管预埋 1、钻孔结构钻孔结构采纳 φ147mm 开孔，下 φ108mm套管 20m，孔口外露 0.2m，采纳 φ75mm 钻头扫孔并施工至终孔。2、开孔与下套管钻孔以 φ147mm 孔径开孔施工至 20m，用清水将孔内岩粉冲洗洁净，下入 φ108mm 套管 20m，套管外露孔口0.2m。最后一节套管外端焊接 DN100-PN64 高压法兰盘和固定环，用 φ10mm 钢丝油绳将套管外端与孔口附近的锚杆连接牢固，孔口管外口四周与孔壁之间用 AB 胶封闭，封闭长度不得小于 1.5m，同时预埋 2m 长 6′导气钢管，导气钢管外端加装 φ10mm 球阀。放水及测压钻孔结构如图 1 所示。图 1 放水和测压钻孔结构示意图 3、注浆固管（1）采纳一台风动注浆泵进行孔内注浆。（2）孔口管外口四周与孔壁之间用 AB 胶封闭凝固后，套管上装上闷盘后向孔内注入水：水泥：水玻璃比例为 1：1：0.5 的双液浆，水泥采纳 P.O.42.5，待导气钢管冒浆后，关闭导气钢管外端球阀，继续注浆至压力...
