某大桥工程钻孔灌注桩技术交底

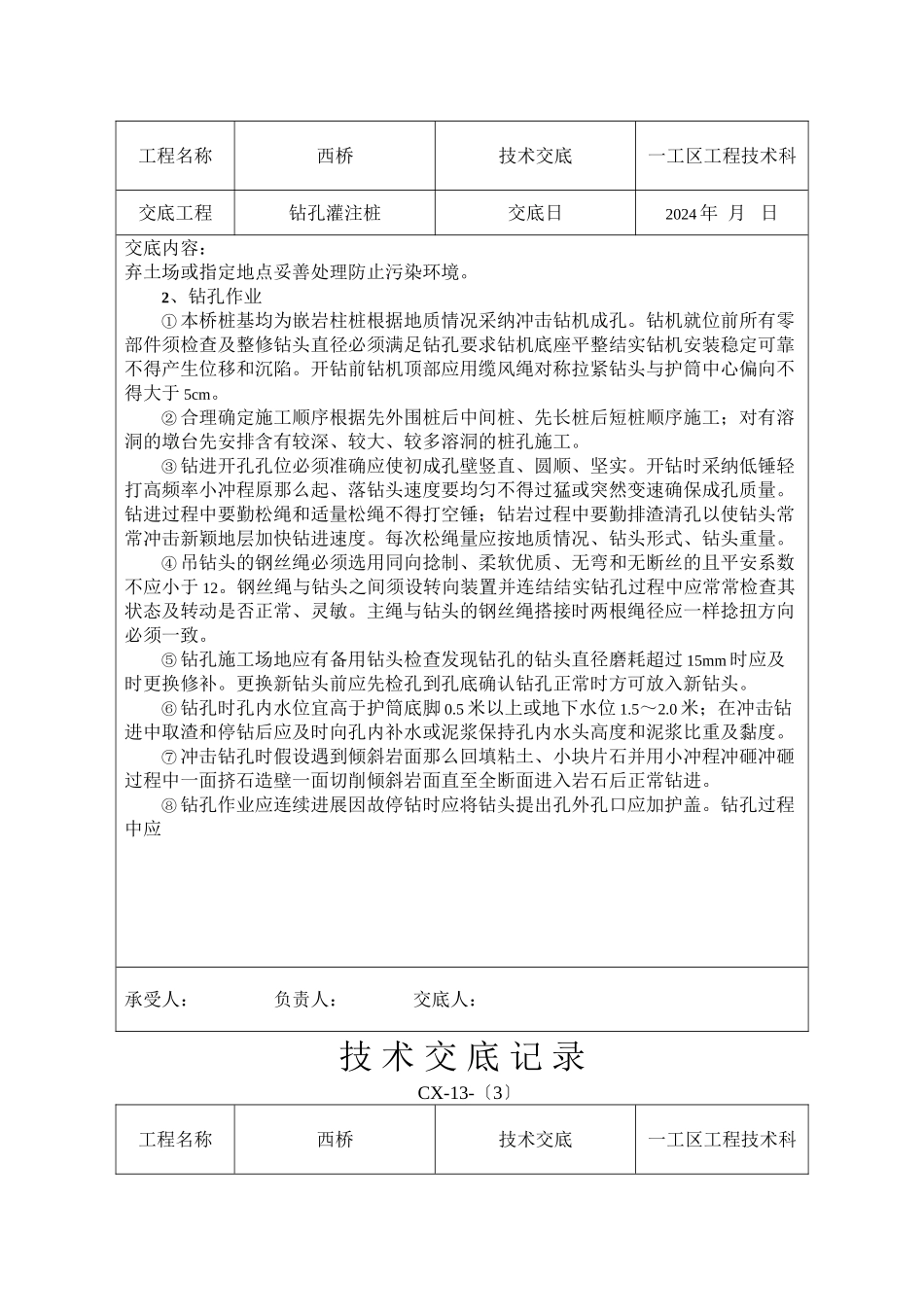

技 术 交 底 记 录 CX-13-〔3〕工程名称西桥技术交底一工区工程技术科交底工程钻孔灌注桩交底日2024 年 月 日交底内容：本桥共有桩根底 62 根设计全部为柱桩。桩径分别为 φ1.0m、φ1.25m 其中武汉台10#桩要求先用 φ1.5m 钻头施钻到承台底下 2.5m 处 1#墩的 1#、8#桩要求先用 φ1.5m 钻头施钻到标高 80.201m 处然后用 φ1.0m 的钻头钻至标高成孔在桩与大护筒之间夯填砂砾石并夯实。桩基配筋采纳 Q235 光圆钢筋详细配筋见武汉至广州客运专线?承台及钻孔灌注桩?[武广客专乌花施图桥通 01]。1、施工准备① 钻孔平台及护筒的埋设施工前应去除杂物并换除软土人工配合机械平整夯实。钻孔平台用枕木和型钢搭设确保平安稳固。就地安排泥浆池、沉淀池沉淀池的容积要满足两个孔以上排渣量的需要。护筒采纳 6mm 厚的钢板制作；护筒的长度根据各桩地质条件确定并不小于 2米；护筒内径要比设计桩径大 30～40cm；护筒埋设时要将周围夯实严防护筒倾斜、漏水、变形；护筒埋设时顶面要高出施工水位或地下水位 2 米同时满足孔内泥浆面的高度要求并高出地面 0.5 米；护筒埋置深度：黏性土不小于 1 米砂类土不小于 2米。护筒埋设时顶面中心与设计桩位偏向不得大于 5cm 倾斜度不得大于 1。② 泥浆制作泥浆原料选用优质粘土为了保证泥浆的粘度和胶体率可在泥浆中投入适量的碳酸钠、烧碱等外掺剂掺量根据试验和外掺剂的特性确定。泥浆性能指标应满足：泥浆比重钻孔时选 1.1～1.3 清孔时 1.05～1.1 粘度 16～22s 含砂率不大于 4 胶体率不小于95Ph 值应大于 6.5。③ 泥浆的排放处理钻孔桩附近设置泥浆池、沉淀池钻孔时上层泥浆可循环利用钻孔沉渣及时用汽车运至 承受人：负责人：交底人： 技 术 交 底 记 录 CX-13-〔3〕工程名称西桥技术交底一工区工程技术科交底工程钻孔灌注桩交底日2024 年 月 日交底内容：弃土场或指定地点妥善处理防止污染环境。2、钻孔作业① 本桥桩基均为嵌岩柱桩根据地质情况采纳冲击钻机成孔。钻机就位前所有零部件须检查及整修钻头直径必须满足钻孔要求钻机底座平整结实钻机安装稳定可靠不得产生位移和沉陷。开钻前钻机顶部应用缆风绳对称拉紧钻头与护筒中心偏向不得大于 5cm。② 合理确定施工顺序根据先外围桩后中间桩、先长桩后短桩顺序施工；对有溶洞的墩台先安排含有较深、较大、较多溶洞的桩孔施工。③ 钻进开孔孔位必须准确应使初成孔壁竖直、圆顺、坚实。开钻时采...
