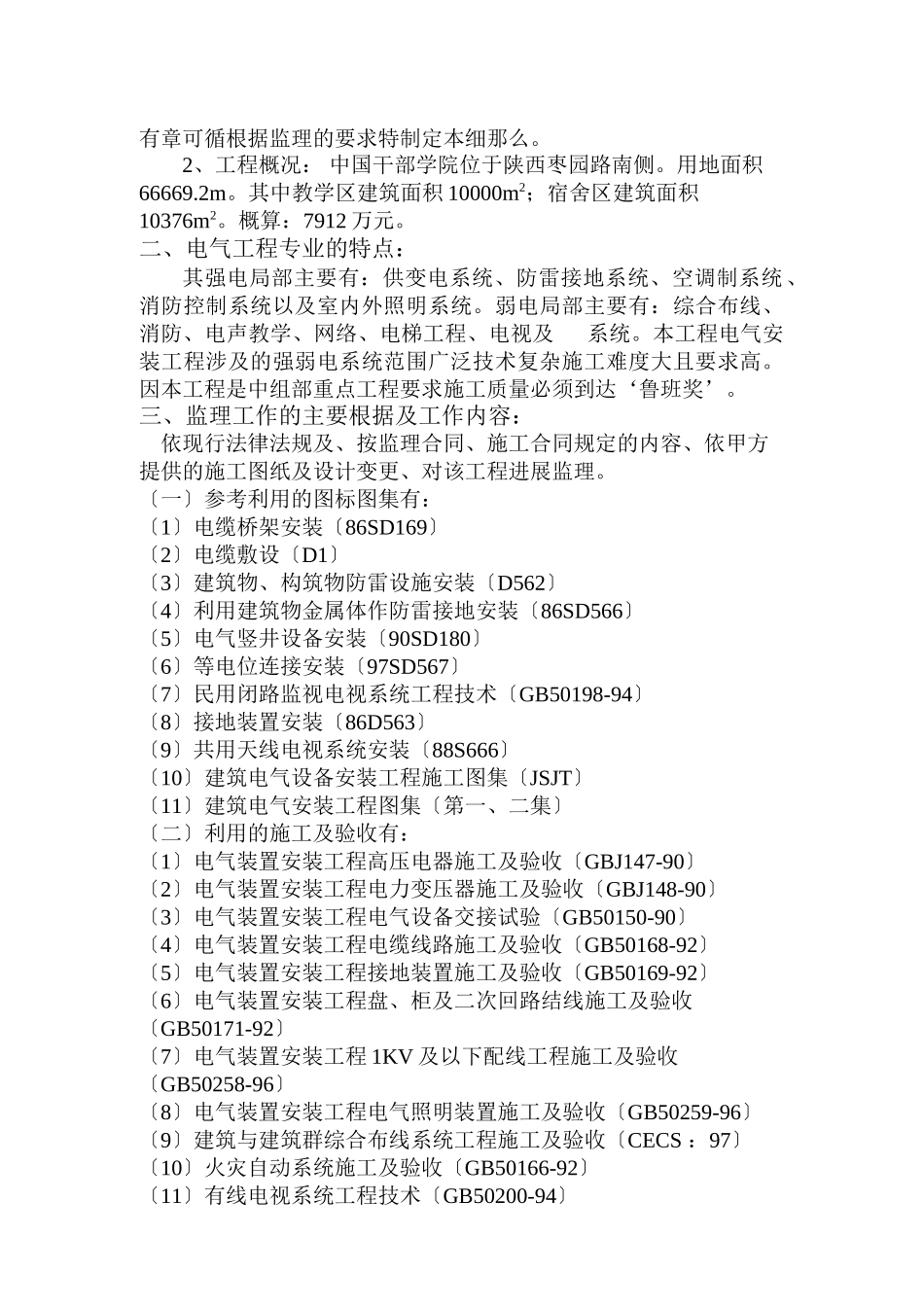

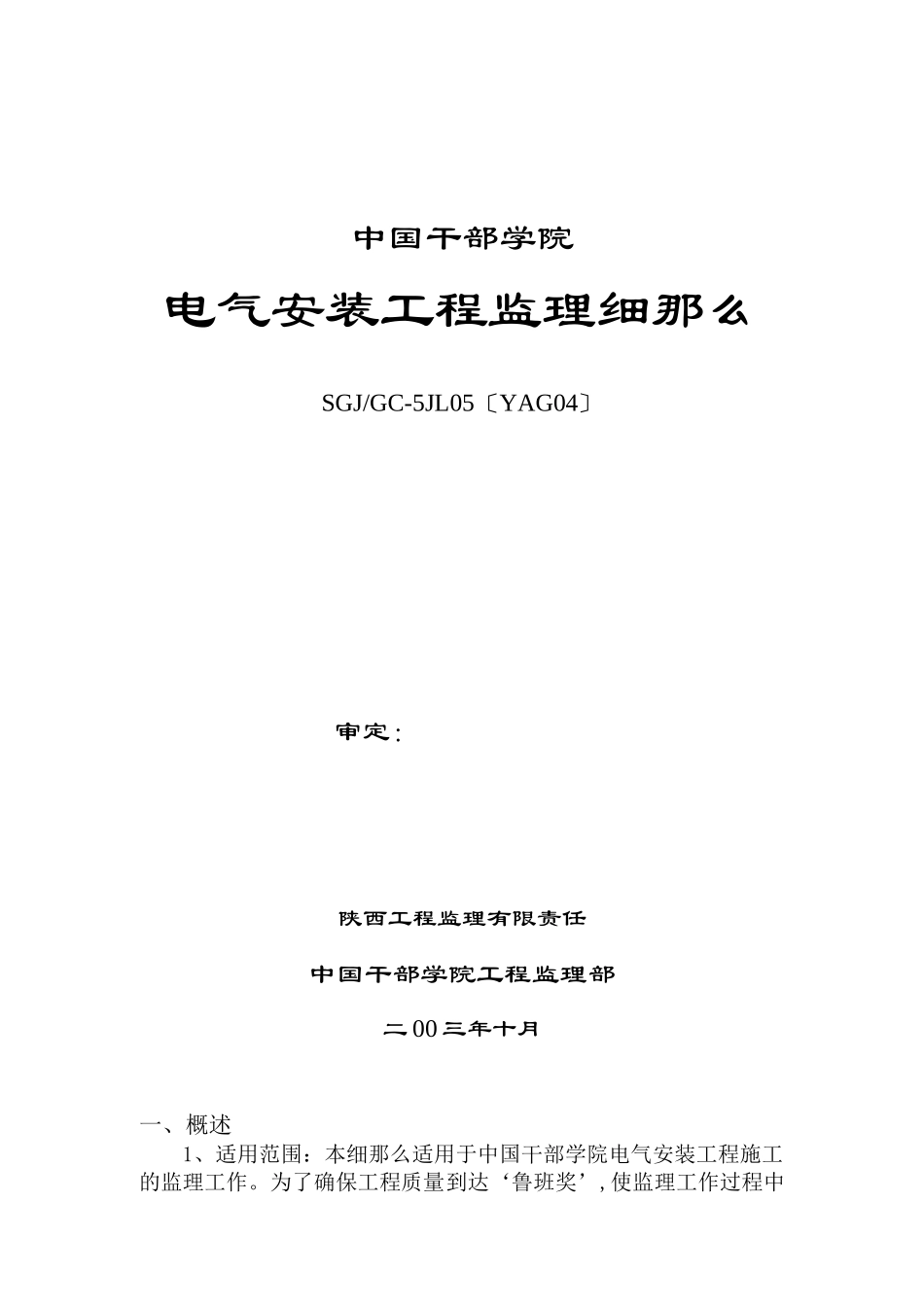

中国干部学院电气安装工程监理细那么SGJ/GC-5JL05〔YAG04〕 审定：陕西工程监理有限责任中国干部学院工程监理部二 00 三年十月一、概述1、适用范围：本细那么适用于中国干部学院电气安装工程施工的监理工作。为了确保工程质量到达‘鲁班奖’,使监理工作过程中有章可循根据监理的要求特制定本细那么。2 、工程概况： 中国干部学院位于陕西枣园路南侧。用地面积66669.2m。其中教学区建筑面积 10000m2；宿舍区建筑面积10376m2。概算：7912 万元。二、电气工程专业的特点：其强电局部主要有：供变电系统、防雷接地系统、空调制系统、消防控制系统以及室内外照明系统。弱电局部主要有：综合布线、消防、电声教学、网络、电梯工程、电视及 系统。本工程电气安装工程涉及的强弱电系统范围广泛技术复杂施工难度大且要求高。因本工程是中组部重点工程要求施工质量必须到达‘鲁班奖’。三、监理工作的主要根据及工作内容 ： 依现行法律法规及、按监理合同、施工合同规定的内容、依甲方提供的施工图纸及设计变更、对该工程进展监理。〔一〕参考利用的图标图集有：〔1〕电缆桥架安装〔86SD169〕〔2〕电缆敷设〔D1〕〔3〕建筑物、构筑物防雷设施安装〔D562〕〔4〕利用建筑物金属体作防雷接地安装〔86SD566〕〔5〕电气竖井设备安装〔90SD180〕〔6〕等电位连接安装〔97SD567〕〔7〕民用闭路监视电视系统工程技术〔GB50198-94〕〔8〕接地装置安装〔86D563〕〔9〕共用天线电视系统安装〔88S666〕〔10〕建筑电气设备安装工程施工图集〔JSJT〕〔11〕建筑电气安装工程图集〔第一、二集〕〔二〕利用的施工及验收有：〔1〕电气装置安装工程高压电器施工及验收〔GBJ147-90〕〔2〕电气装置安装工程电力变压器施工及验收〔GBJ148-90〕〔3〕电气装置安装工程电气设备交接试验〔GB50150-90〕〔4〕电气装置安装工程电缆线路施工及验收〔GB50168-92〕〔5〕电气装置安装工程接地装置施工及验收〔GB50169-92〕〔6〕电气装置安装工程盘、柜及二次回路结线施工及验收〔GB50171-92〕〔7〕电气装置安装工程 1KV 及以下配线工程施工及验收〔GB50258-96〕〔8〕电气装置安装工程电气照明装置施工及验收〔GB50259-96〕〔9〕建筑与建筑群综合布线系统工程施工及验收〔CECS ：97〕〔10〕火灾自动系统施工及验收〔GB50166-92〕〔11〕有线电视系统工程技术〔GB50200-94〕四、监理工作流程：1、施工准备阶段的工作流程： 检查施工施工机械设备 组织机构进场报验 施工组织设计检...
