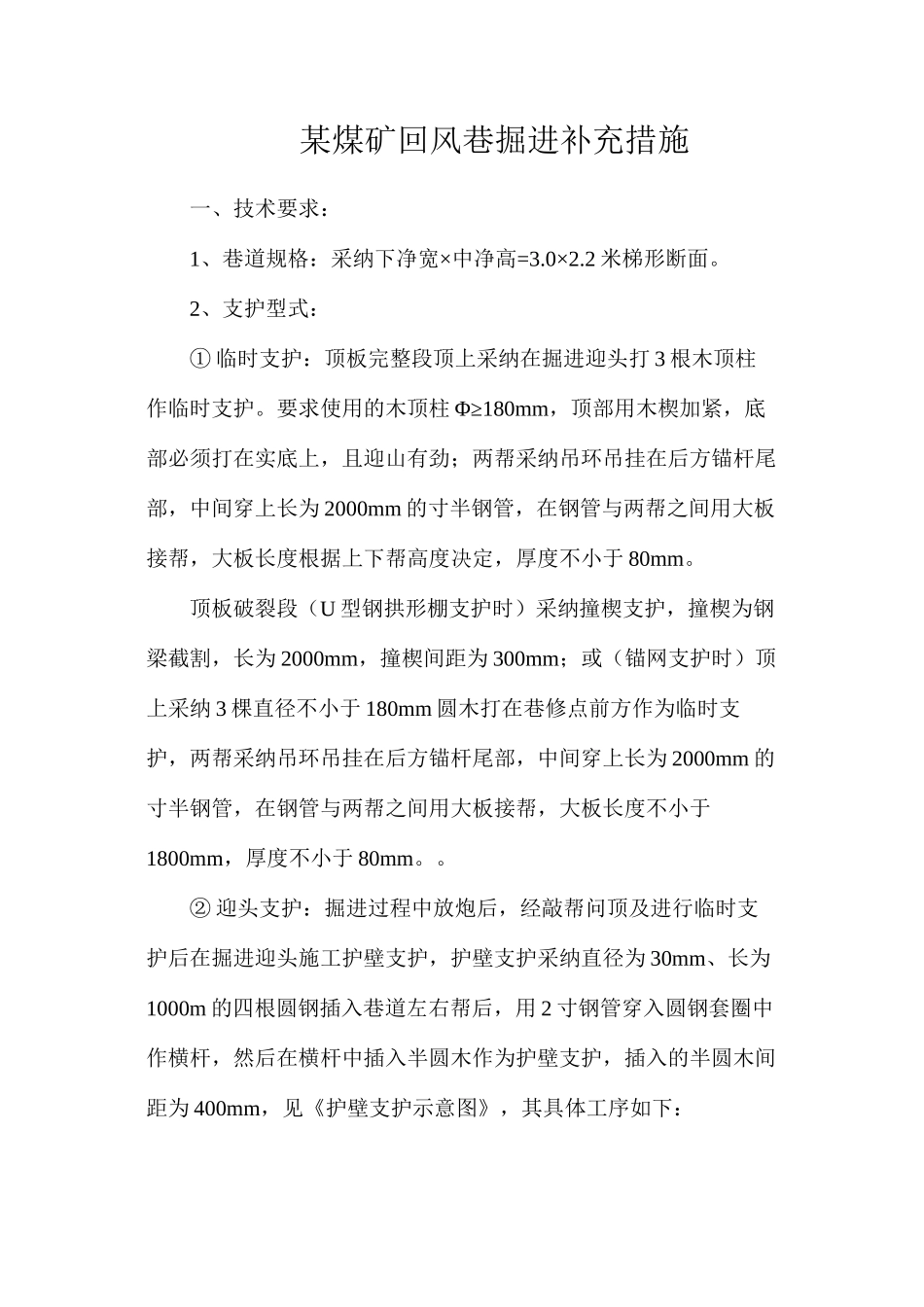

某煤矿回风巷掘进补充措施一、技术要求：1、巷道规格：采纳下净宽×中净高=3.0×2.2 米梯形断面。2、支护型式：① 临时支护：顶板完整段顶上采纳在掘进迎头打 3 根木顶柱作临时支护。要求使用的木顶柱 Φ≥180mm，顶部用木楔加紧，底部必须打在实底上，且迎山有劲；两帮采纳吊环吊挂在后方锚杆尾部，中间穿上长为 2000mm 的寸半钢管，在钢管与两帮之间用大板接帮，大板长度根据上下帮高度决定，厚度不小于 80mm。顶板破裂段（U 型钢拱形棚支护时）采纳撞楔支护，撞楔为钢梁截割，长为 2000mm，撞楔间距为 300mm；或（锚网支护时）顶上采纳 3 棵直径不小于 180mm 圆木打在巷修点前方作为临时支护，两帮采纳吊环吊挂在后方锚杆尾部，中间穿上长为 2000mm 的寸半钢管，在钢管与两帮之间用大板接帮，大板长度不小于1800mm，厚度不小于 80mm。。② 迎头支护：掘进过程中放炮后，经敲帮问顶及进行临时支护后在掘进迎头施工护壁支护，护壁支护采纳直径为 30mm、长为1000m 的四根圆钢插入巷道左右帮后，用 2 寸钢管穿入圆钢套圈中作横杆，然后在横杆中插入半圆木作为护壁支护，插入的半圆木间距为 400mm，见《护壁支护示意图》，其具体工序如下：a、在没有出货情况下采纳煤电钻或风钻距巷道顶板 700mm 位置先施工上部圆钢眼，圆钢眼眼孔垂直于巷道帮，眼孔深800mm，然后将圆钢插入眼孔中，穿入两寸钢管作横杆，在横杆中插入半圆木；b、上部护壁支护做好后出货至距上部横杆 900mm 位置后施工下部横杆，在两横杆间插入半圆木；③ 永久支护：采纳 W 钢带配合锚杆进行支护，钢带排距为800mm ，顶锚杆规格为 Φ=20mm，L=2200mm，帮锚杆规格为Φ=20mm，L=1600mm。每根顶锚杆放两根锚固剂，每棵帮锚杆放一根锚固剂；上帮必须挂铁丝网。顶板破裂段采纳下净宽×中净高=3556×2600mm 的 U 型钢拱形棚支护或采纳下净宽×中净高=3500×2500mm 的锚网支护。棚子支护时，棚距为 700mm，搭接长度 450mm，搭接处使用三副卡缆，卡缆间距 170mm；锚网支护时，顶、帮锚杆规格分别为2500mm、1800mm 的锚杆，φ=20mm，锚杆间排距为800×800mm，钢筋网规格为长×宽=1700×900mm，钢筋直径为=6.5mm，网与网的搭接长度为 100mm，网孔规格为长×宽=100×100mm，搭接处采纳锚杆加固。4“”、在掘进过程中，严格执行 先探后掘 ，探测钻孔严格按探测钻孔设计施工。详见《探测钻孔设计图》。5、施工工艺为：→→→→→→交接班打眼装药检查...
