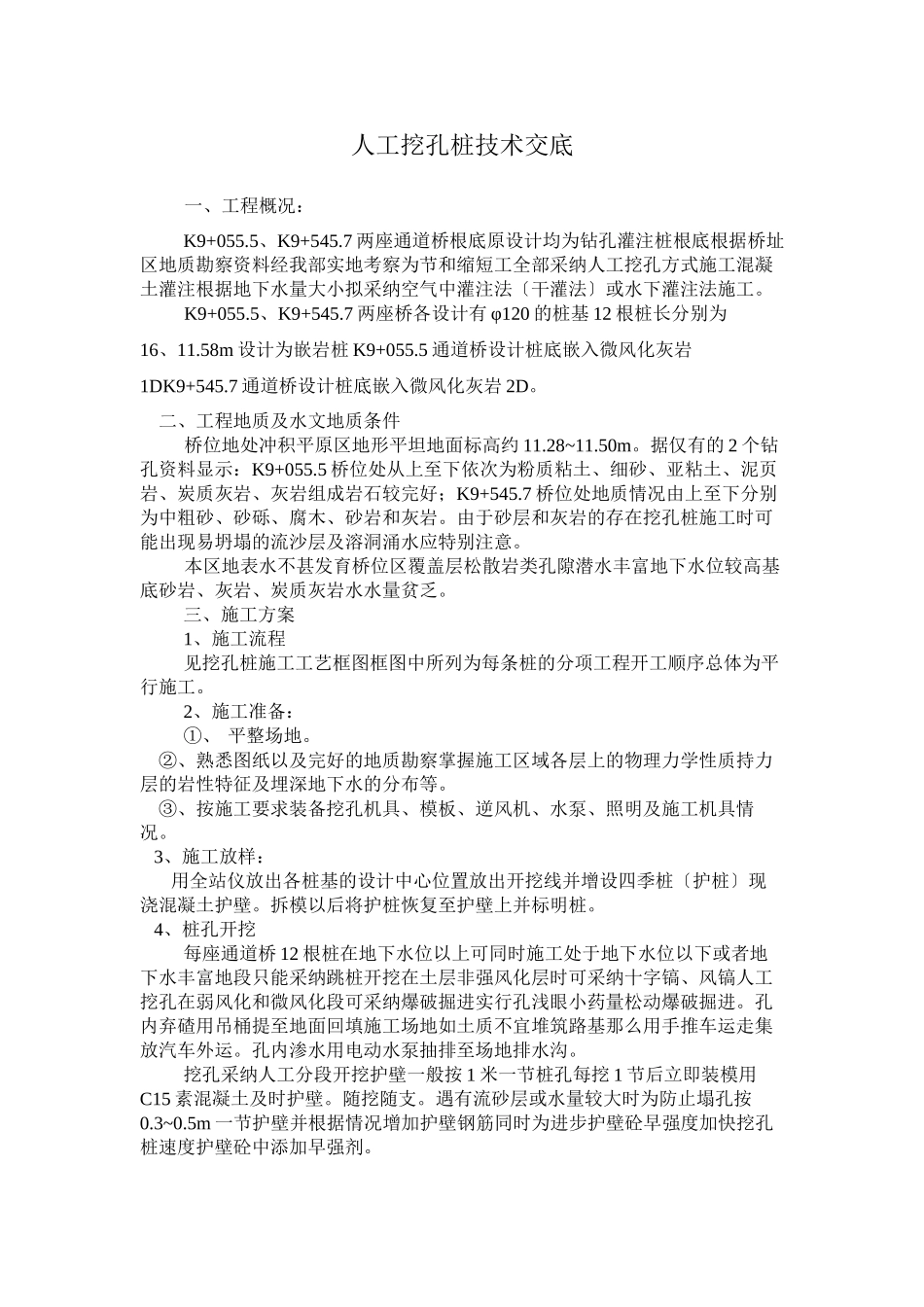

某道桥工程人工挖孔桩技术交底

人工挖孔桩技术交底 一、工程概况：K9+055.5、K9+545.7 两座通道桥根底原设计均为钻孔灌注桩根底根据桥址区地质勘察资料经我部实地考察为节和缩短工全部采纳人工挖孔方式施工混凝土灌注根据地下水量大小拟采纳空气中灌注法〔干灌法〕或水下灌注法施工。K9+055.5、K9+545.7 两座桥各设计有 φ120 的桩基 12 根桩长分别为16、11.58m 设计为嵌岩桩 K9+055.5 通道桥设计桩底嵌入微风化灰岩1DK9+545.7 通道桥设计桩底嵌入微风化灰岩 2D。 二、工程地质及水文地质条件桥位地处冲积平原区地形平坦地面标高约 11.28~11.50m。据仅有的 2 个钻孔资料显示：K9+055.5 桥位处从上至下依次为粉质粘土、细砂、亚粘土、泥页岩、炭质灰岩、灰岩组成岩石较完好；K9+545.7 桥位处地质情况由上至下分别为中粗砂、砂砾、腐木、砂岩和灰岩。由于砂层和灰岩的存在挖孔桩施工时可能出现易坍塌的流沙层及溶洞涌水应特别注意。本区地表水不甚发育桥位区覆盖层松散岩类孔隙潜水丰富地下水位较高基底砂岩、灰岩、炭质灰岩水水量贫乏。三、施工方案1、施工流程见挖孔桩施工工艺框图框图中所列为每条桩的分项工程开工顺序总体为平行施工。2 、施工准备：①、 平整场地。 ②、熟悉图纸以及完好的地质勘察掌握施工区域各层上的物理力学性质持力层的岩性特征及埋深地下水的分布等。 ③、按施工要求装备挖孔机具、模板、逆风机、水泵、照明及施工机具情况。 3、施工放样： 用全站仪放出各桩基的设计中心位置放出开挖线并增设四季桩〔护桩〕现浇混凝土护壁。拆模以后将护桩恢复至护壁上并标明桩。 4、桩孔开挖每座通道桥 12 根桩在地下水位以上可同时施工处于地下水位以下或者地下水丰富地段只能采纳跳桩开挖在土层非强风化层时可采纳十字镐、风镐人工挖孔在弱风化和微风化段可采纳爆破掘进实行孔浅眼小药量松动爆破掘进。孔内弃碴用吊桶提至地面回填施工场地如土质不宜堆筑路基那么用手推车运走集放汽车外运。孔内渗水用电动水泵抽排至场地排水沟。挖孔采纳人工分段开挖护壁一般按 1 米一节桩孔每挖 1 节后立即装模用C15 素混凝土及时护壁。随挖随支。遇有流砂层或水量较大时为防止塌孔按0.3~0.5m 一节护壁并根据情况增加护壁钢筋同时为进步护壁砼早强度加快挖孔桩速度护壁砼中添加早强剂。 如地下水较大时地层中又有涌泥、流沙层的出现时建议采纳跳桩开挖边采纳“集中降水边开挖。开挖桩基时应先采纳 导洞法〞掘进然后在导洞中进展人工排水同临近...
