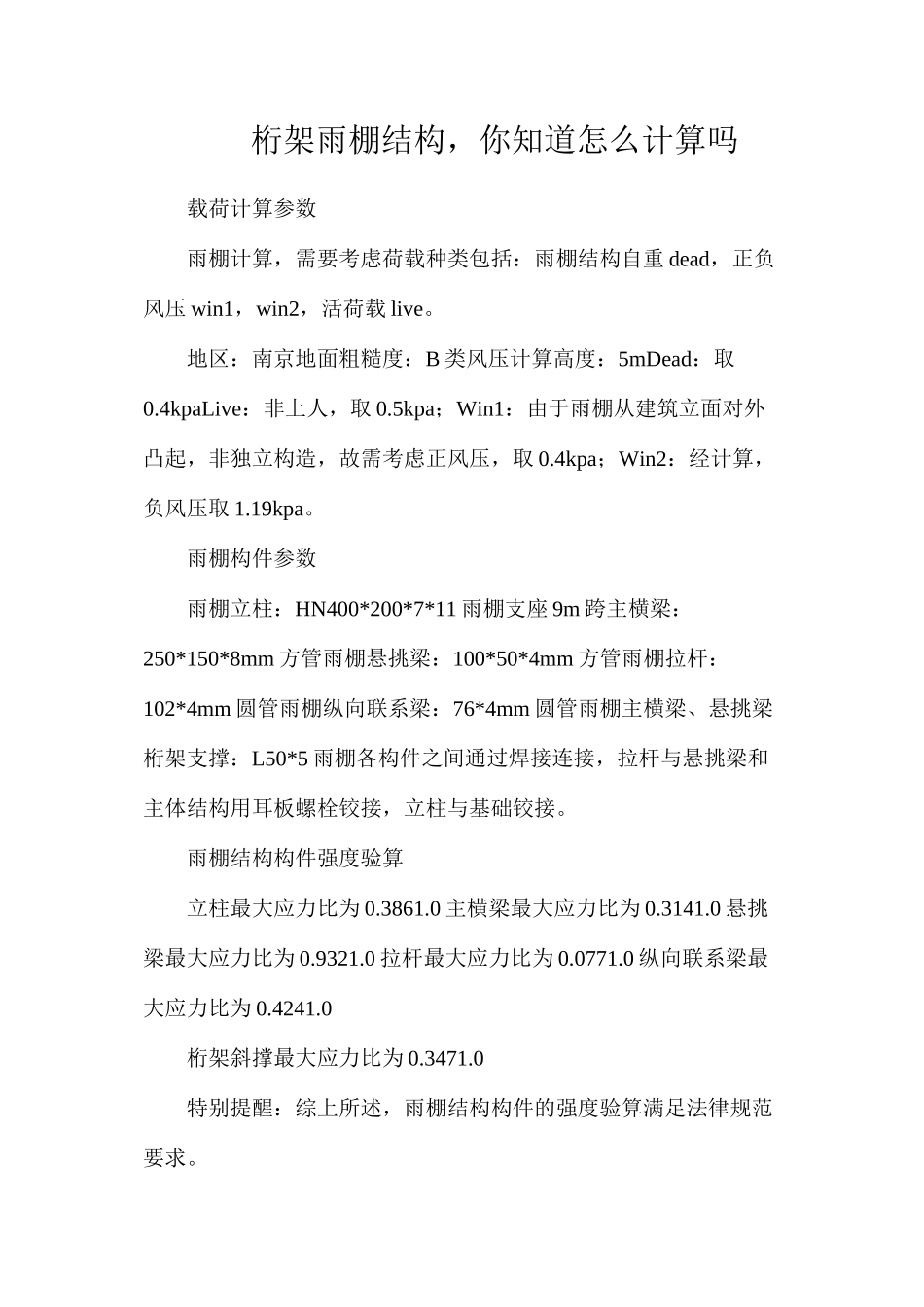

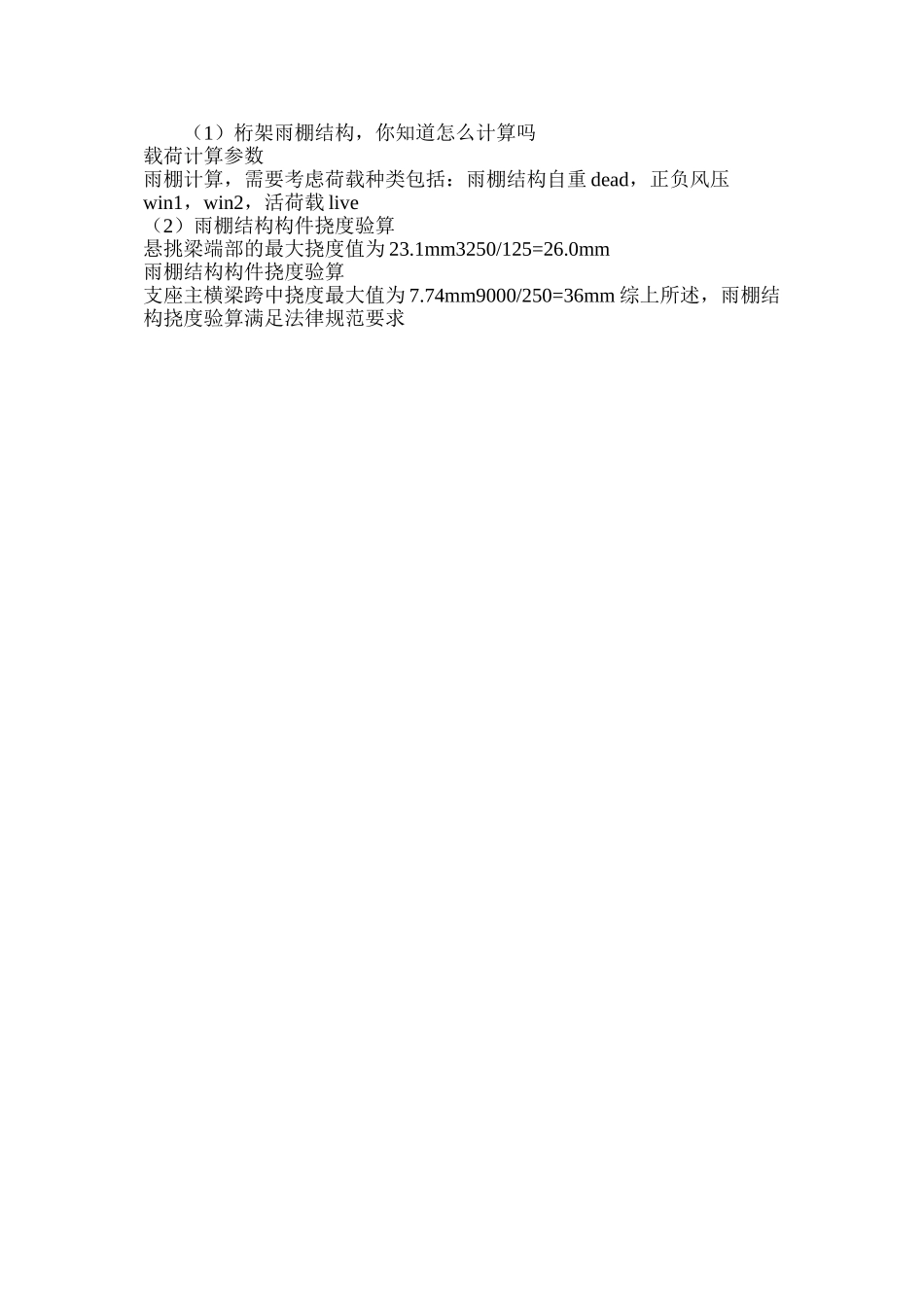

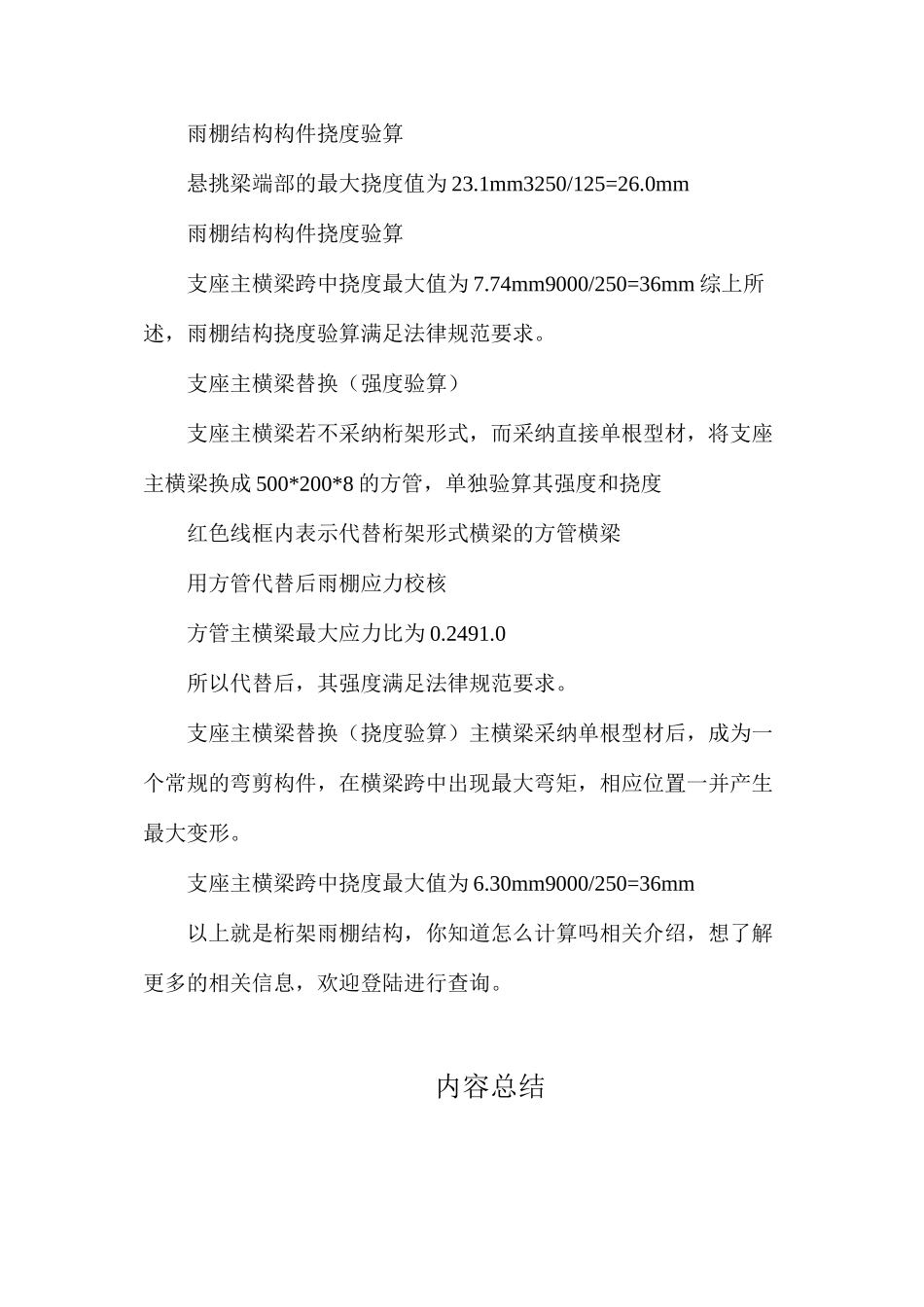

桁架雨棚结构，你知道怎么计算吗载荷计算参数雨棚计算，需要考虑荷载种类包括：雨棚结构自重 dead，正负风压 win1，win2，活荷载 live。地区：南京地面粗糙度：B 类风压计算高度：5mDead：取0.4kpaLive：非上人，取 0.5kpa；Win1：由于雨棚从建筑立面对外凸起，非独立构造，故需考虑正风压，取 0.4kpa；Win2：经计算，负风压取 1.19kpa。雨棚构件参数雨棚立柱：HN400*200*7*11 雨棚支座 9m 跨主横梁：250*150*8mm 方管雨棚悬挑梁：100*50*4mm 方管雨棚拉杆：102*4mm 圆管雨棚纵向联系梁：76*4mm 圆管雨棚主横梁、悬挑梁桁架支撑：L50*5 雨棚各构件之间通过焊接连接，拉杆与悬挑梁和主体结构用耳板螺栓铰接，立柱与基础铰接。雨棚结构构件强度验算立柱最大应力比为 0.3861.0 主横梁最大应力比为 0.3141.0 悬挑梁最大应力比为 0.9321.0 拉杆最大应力比为 0.0771.0 纵向联系梁最大应力比为 0.4241.0桁架斜撑最大应力比为 0.3471.0特别提醒：综上所述，雨棚结构构件的强度验算满足法律规范要求。雨棚结构构件挠度验算悬挑梁端部的最大挠度值为 23.1mm3250/125=26.0mm雨棚结构构件挠度验算支座主横梁跨中挠度最大值为 7.74mm9000/250=36mm 综上所述，雨棚结构挠度验算满足法律规范要求。支座主横梁替换（强度验算）支座主横梁若不采纳桁架形式，而采纳直接单根型材，将支座主横梁换成 500*200*8 的方管，单独验算其强度和挠度红色线框内表示代替桁架形式横梁的方管横梁用方管代替后雨棚应力校核方管主横梁最大应力比为 0.2491.0所以代替后，其强度满足法律规范要求。支座主横梁替换（挠度验算）主横梁采纳单根型材后，成为一个常规的弯剪构件，在横梁跨中出现最大弯矩，相应位置一并产生最大变形。支座主横梁跨中挠度最大值为 6.30mm9000/250=36mm以上就是桁架雨棚结构，你知道怎么计算吗相关介绍，想了解更多的相关信息，欢迎登陆进行查询。内容总结（1）桁架雨棚结构，你知道怎么计算吗载荷计算参数雨棚计算，需要考虑荷载种类包括：雨棚结构自重 dead，正负风压win1，win2，活荷载 live（2）雨棚结构构件挠度验算悬挑梁端部的最大挠度值为 23.1mm3250/125=26.0mm雨棚结构构件挠度验算支座主横梁跨中挠度最大值为 7.74mm9000/250=36mm 综上所述，雨棚结构挠度验算满足法律规范要求
