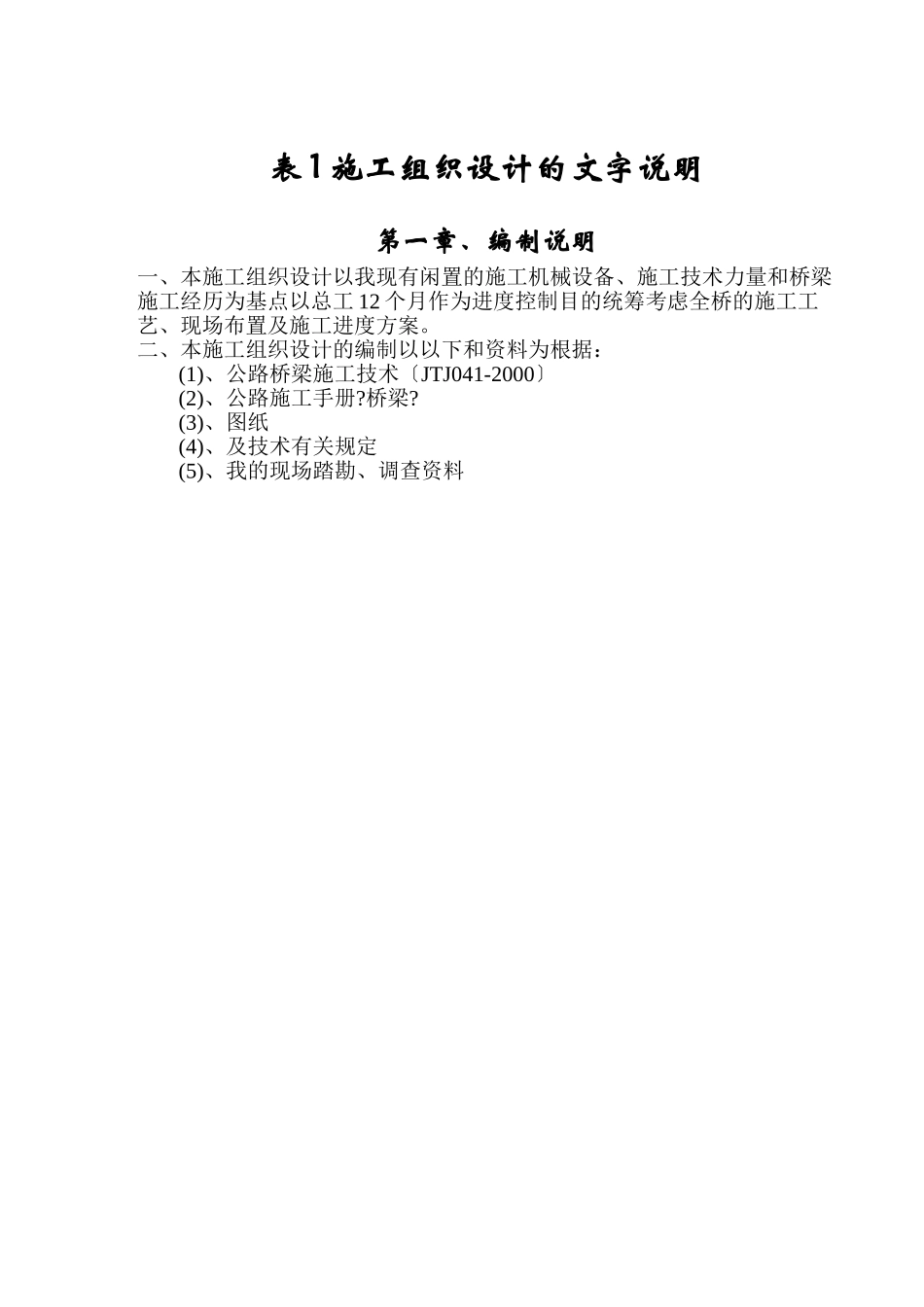

南京沿江高等级公路桥梁工程施工组织设计目 录表 1 施工组织设计的文字说明章. 编制说明第 2 章. 工程概况、工程难点、重点分析及其应对措施。第 3 章. 设备人员发动周和设备、人员、材料运到施工现场的。第 4 章. 施工组织机构及现场理第 5 章. 施工顺序、流向及施工技术方案第 6 章. 施工进度方案及工保证措施第 7 章. 工程质量保证体系及保证措施第 8 章. 平安保证体系及平安保证措施第 9 章. 文明施工及环境保护措施0 章. 夏雨季施工保证措施1 章. 滁河大桥便桥选择方案及报价表 2 分项工程进度率方案(斜率图)表 3 工程理曲线表 4 施工总平面布置表 5 主要分项工程施工工艺框图表 6 分项工程消费率和施工周表表 7 施工总体方案表南京江北沿江(段)高等级公路桥梁工程 B1 标合同段施工组织设计二 00 四年四月表 1 施工组织设计的文字说明第一章、编制说明一、本施工组织设计以我现有闲置的施工机械设备、施工技术力量和桥梁施工经历为基点以总工 12 个月作为进度控制目的统筹考虑全桥的施工工艺、现场布置及施工进度方案。二、本施工组织设计的编制以以下和资料为根据：(1)、公路桥梁施工技术〔JTJ041-2000〕(2)、公路施工手册?桥梁?(3)、图纸(4)、及技术有关规定(5)、我的现场踏勘、调查资料第二章工程概况、工程难点、重点分析及其应对措施一、工程概况及特点(一) 工程概况南京江北沿江(段)高等级公路,起点位于南京区划子河,终于东沟镇东方牛山北与扬州江北沿江高等级公路交接处,全长 16.59 公里。本工程工程是为配合全加快苏北沿江开发战略措施的需要对完善区域路网,构造南京沿江产业带,加快开发南京长江北岸沿线资源,促进沿江港口开展,加强南京对江北沿江城镇的幅射,促进区域经济一体化的开展具有重要意义。B1 标合同段滁河大桥中心桩为 K18+787.0 跨径组合为10*30m+70m+10*30m 桥面净宽：引桥为 0.5m〔栏杆〕+11.25m(行车道)+2m〔分隔带〕+11.25m(行车道) +0.5m〔栏杆〕总宽 25.5m;中孔为1.0m(拱肋)+1.5m(人行道)+0.5m〔栏杆〕+11.25m(行车道)+ 0.5m〔栏杆〕+2m〔拱肋〕+ 0.5m〔栏杆〕+11.25m(行车道) +0.5m〔栏杆〕+1.5m(人行道)+ 1.0m(拱肋)总宽 31.5m。主桥上部构造为下承式系杆拱,引桥采纳预应力砼组合箱梁,先简支后连续下部构造采纳柱式墩肋板式台钻孔灌注桩根底。设计荷载：汽车- 超 20、挂车 120。主要工程量：桩基〔直径1.5m〕32 根、桩基〔直径 1.2m〕24...
