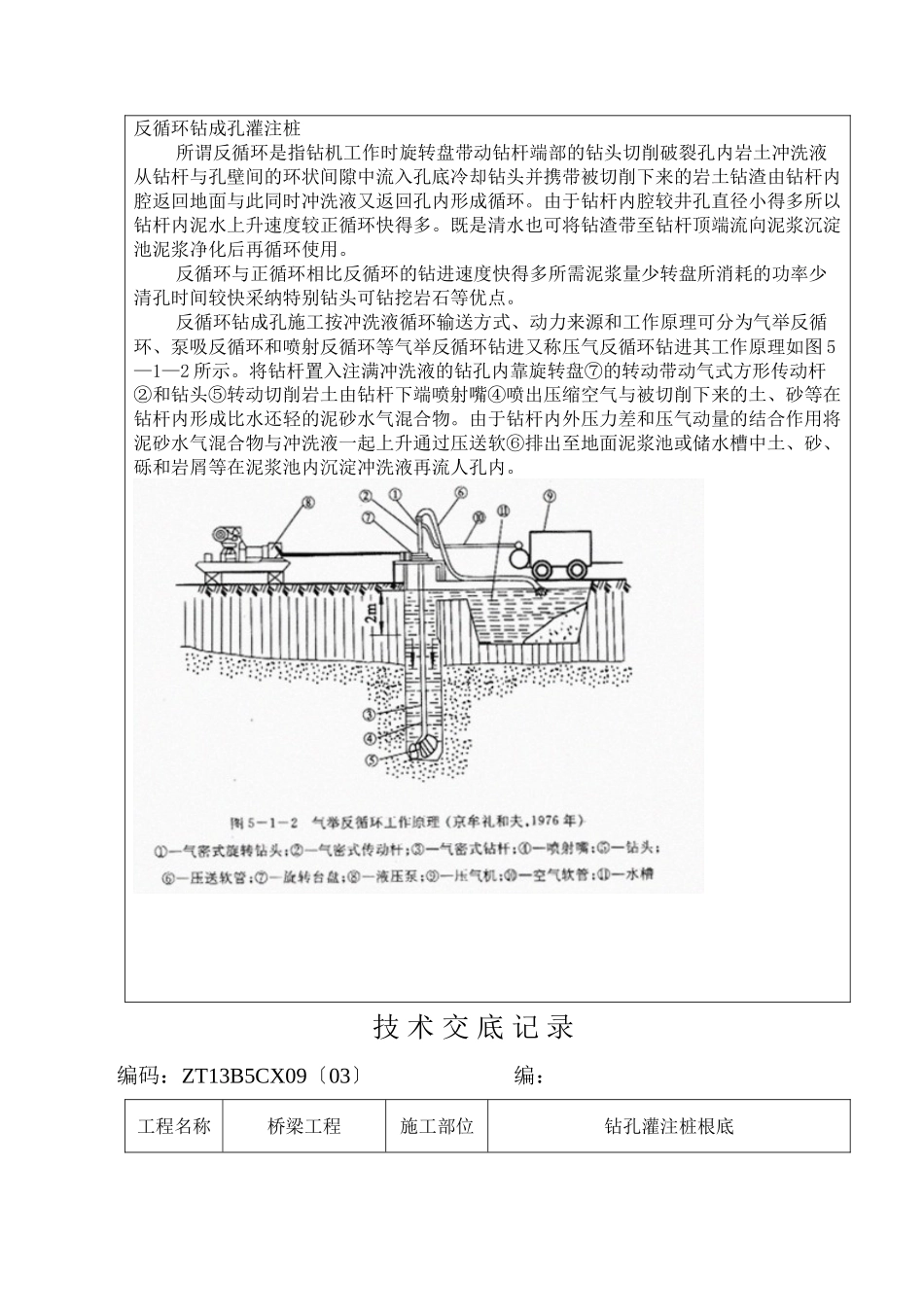

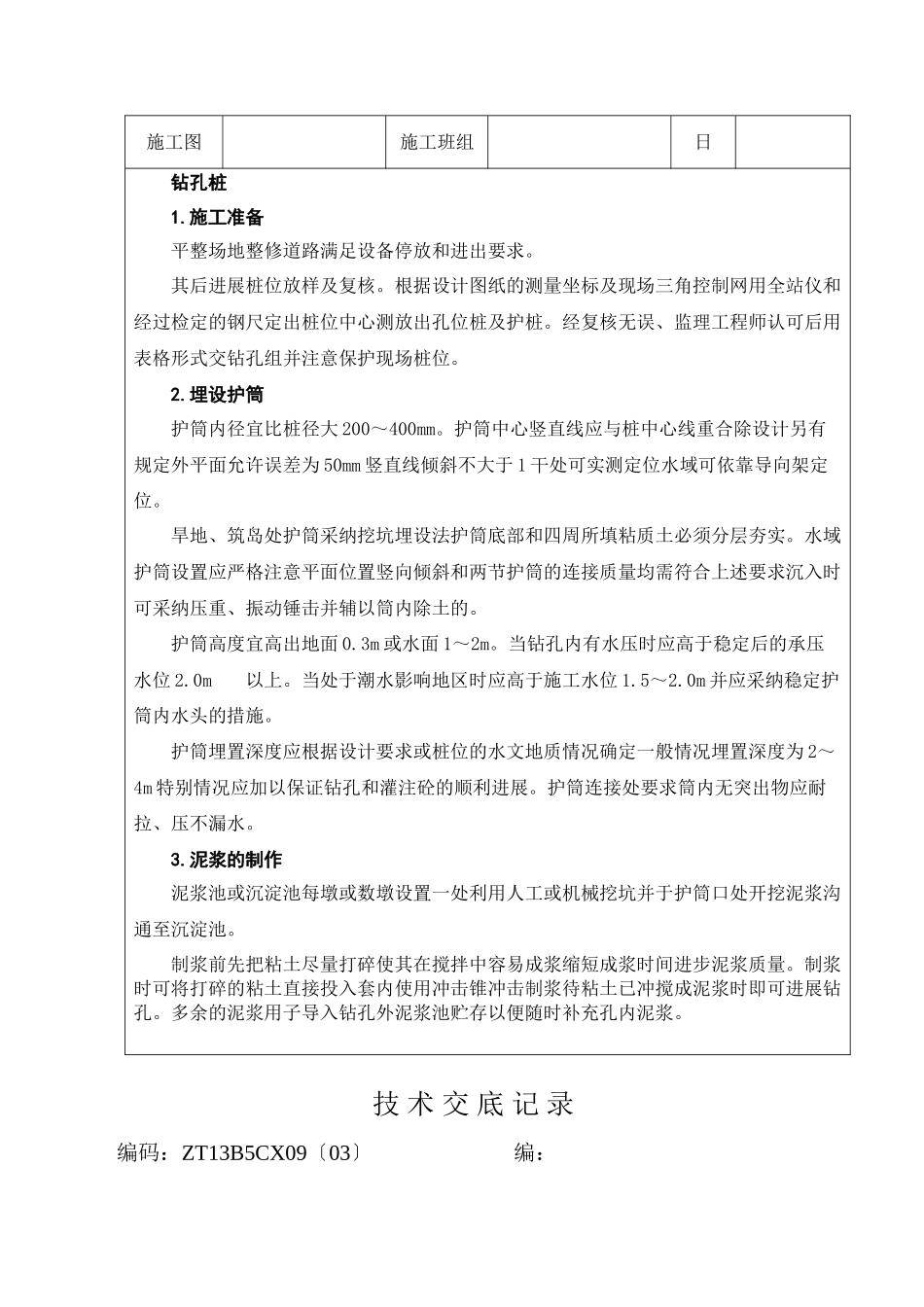

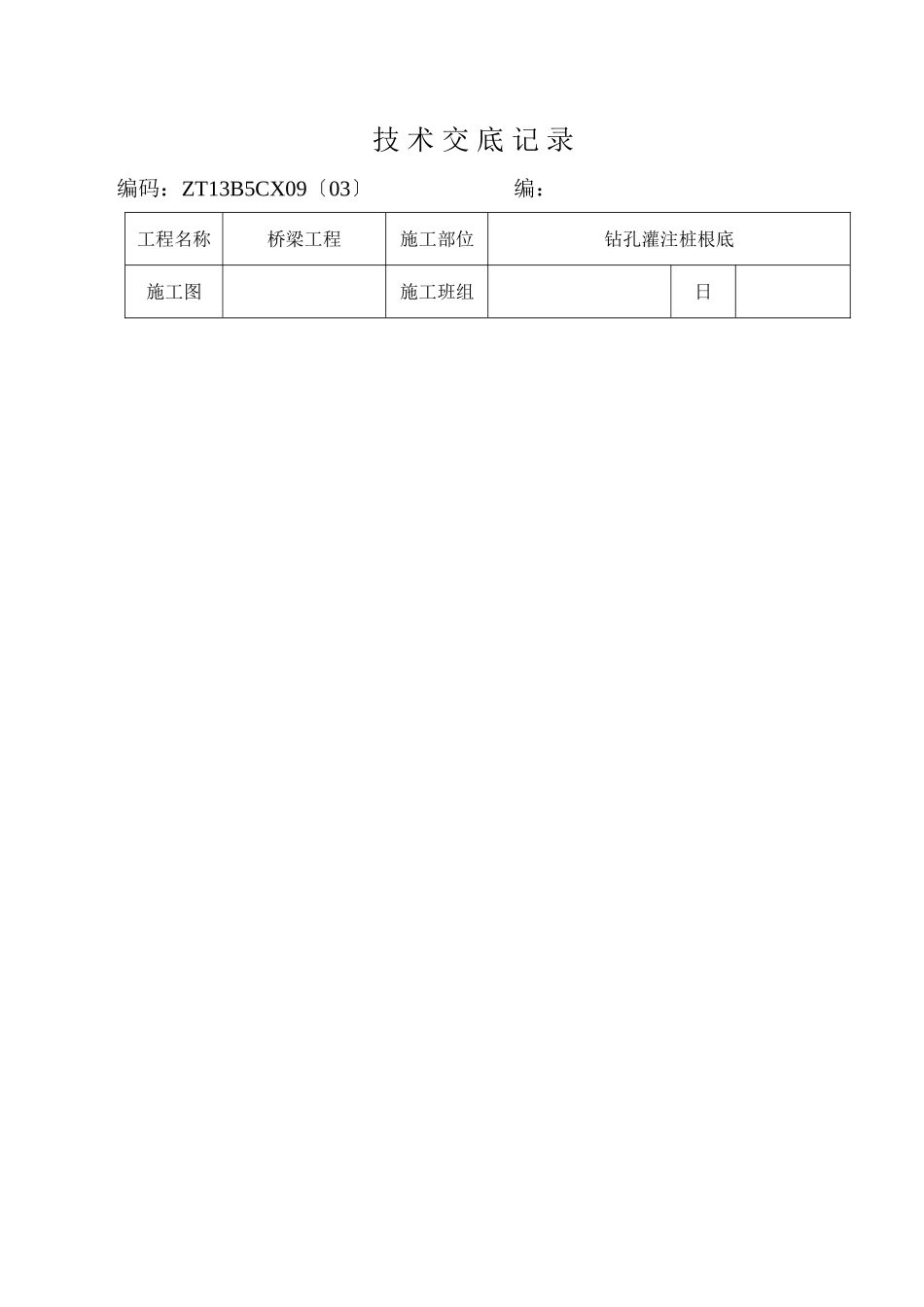

技 术 交 底 记 录编码：ZT13B5CX09〔03 〕编：工程名称桥梁工程施工部位钻孔灌注桩根底施工图施工班组日反循环钻成孔灌注桩 所谓反循环是指钻机工作时旋转盘带动钻杆端部的钻头切削破裂孔内岩土冲洗液从钻杆与孔壁间的环状间隙中流入孔底冷却钻头并携带被切削下来的岩土钻渣由钻杆内腔返回地面与此同时冲洗液又返回孔内形成循环。由于钻杆内腔较井孔直径小得多所以钻杆内泥水上升速度较正循环快得多。既是清水也可将钻渣带至钻杆顶端流向泥浆沉淀池泥浆净化后再循环使用。 反循环与正循环相比反循环的钻进速度快得多所需泥浆量少转盘所消耗的功率少清孔时间较快采纳特别钻头可钻挖岩石等优点。 反循环钻成孔施工按冲洗液循环输送方式、动力来源和工作原理可分为气举反循环、泵吸反循环和喷射反循环等气举反循环钻进又称压气反循环钻进其工作原理如图 5—1—2 所示。将钻杆置入注满冲洗液的钻孔内靠旋转盘⑦的转动带动气式方形传动杆②和钻头⑤转动切削岩土由钻杆下端喷射嘴④喷出压缩空气与被切削下来的土、砂等在钻杆内形成比水还轻的泥砂水气混合物。由于钻杆内外压力差和压气动量的结合作用将泥砂水气混合物与冲洗液一起上升通过压送软⑥排出至地面泥浆池或储水槽中土、砂、砾和岩屑等在泥浆池内沉淀冲洗液再流人孔内。 技 术 交 底 记 录编码：ZT13B5CX09〔03 〕编：工程名称桥梁工程施工部位钻孔灌注桩根底施工图施工班组日钻孔桩1.施工准备平整场地整修道路满足设备停放和进出要求。其后进展桩位放样及复核。根据设计图纸的测量坐标及现场三角控制网用全站仪和经过检定的钢尺定出桩位中心测放出孔位桩及护桩。经复核无误、监理工程师认可后用表格形式交钻孔组并注意保护现场桩位。2.埋设护筒护筒内径宜比桩径大 200～400mm。护筒中心竖直线应与桩中心线重合除设计另有规定外平面允许误差为 50mm 竖直线倾斜不大于 1 干处可实测定位水域可依靠导向架定位。旱地、筑岛处护筒采纳挖坑埋设法护筒底部和四周所填粘质土必须分层夯实。水域护筒设置应严格注意平面位置竖向倾斜和两节护筒的连接质量均需符合上述要求沉入时可采纳压重、振动锤击并辅以筒内除土的。护筒高度宜高出地面 0.3m 或水面 1～2m。当钻孔内有水压时应高于稳定后的承压水位 2.0m以上。当处于潮水影响地区时应高于施工水位 1.5～2.0m 并应采纳稳定护筒内水头的措施。护筒埋置深度应根据设计要求或桩位的水文地质情况确定一般情况埋置深度为 2～4m...
