桥梁工程钻孔灌注桩安全技术交底

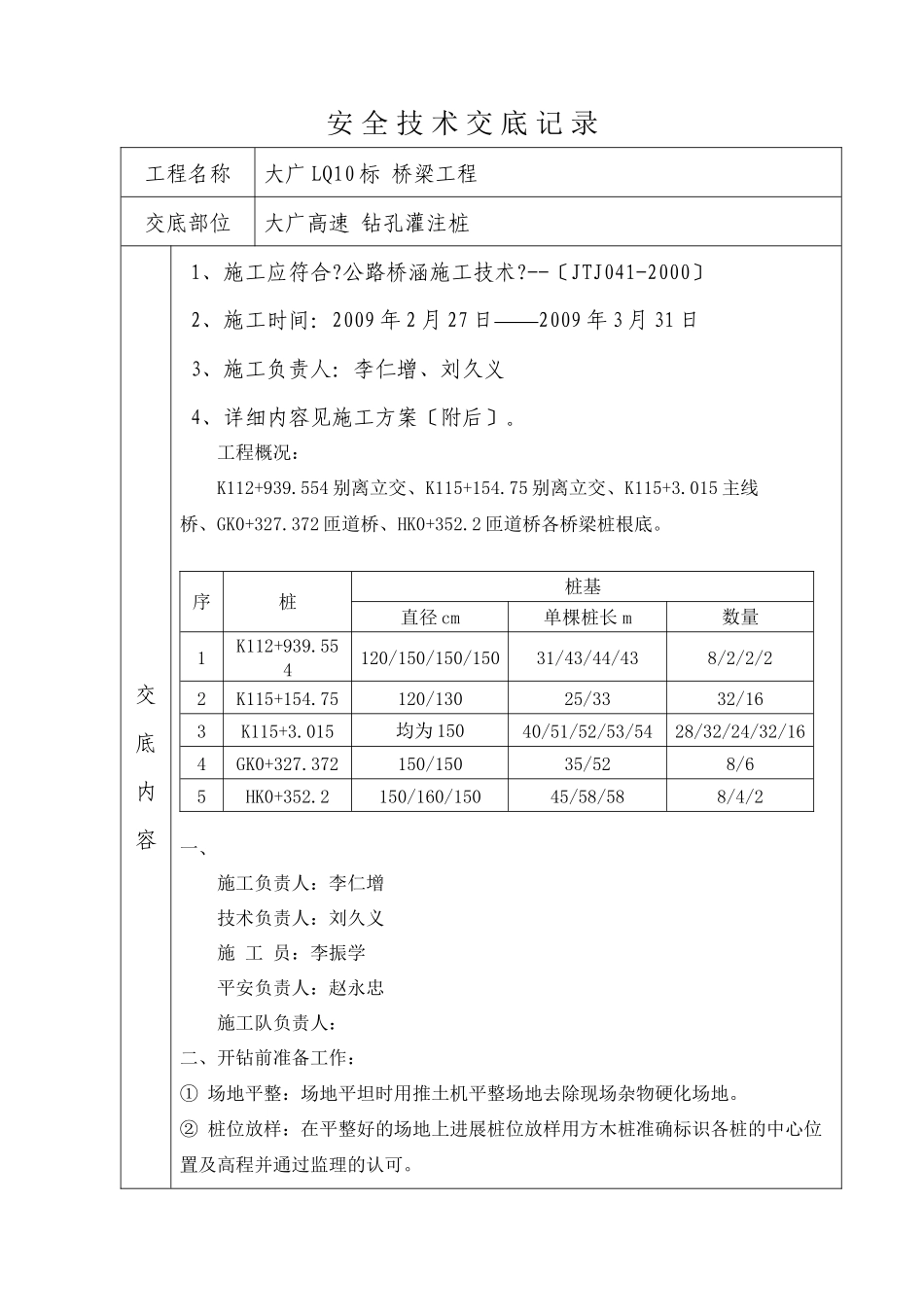

安 全 技 术 交 底 记 录工程名称大广 LQ10 标 桥梁工程交底部位大广高速 钻孔灌注桩交底内容1、施工应符合?公路桥涵施工技术?--〔JTJ041-2000〕2、施工时间：2009 年 2 月 27 日――2009 年 3 月 31 日3、施工负责人：李仁增、刘久义4、详细内容见施工方案〔附后〕。工程概况：K112+939.554 别离立交、K115+154.75 别离立交、K115+3.015 主线桥、GK0+327.372 匝道桥、HK0+352.2 匝道桥各桥梁桩根底。序桩桩基直径 cm 单棵桩长 m数量1K112+939.554120/150/150/15031/43/44/438/2/2/22K115+154.75120/13025/3332/163K115+3.015均为 15040/51/52/53/5428/32/24/32/164GK0+327.372150/15035/528/65HK0+352.2150/160/15045/58/588/4/2一、施工负责人：李仁增技术负责人：刘久义 施 工 员：李振学平安负责人：赵永忠施工队负责人：二、开钻前准备工作：① 场地平整：场地平坦时用推土机平整场地去除现场杂物硬化场地。② 桩位放样：在平整好的场地上进展桩位放样用方木桩准确标识各桩的中心位置及高程并通过监理的认可。三、钢筋笼加工1、钢筋笼一般分两节加工两节相接的接头主筋要一长一短的错开错口间距不小于 1m。搭接长度 10D+2cm,通心弯角度 1D=5.7°。为保证现场搭接长度钢筋端头应等齐误差不小于 1cm 可用临时钢筋箍放在端部竖直垂直能保证各根主筋的搭接长度可做一个直尺控制临时箍圈与主筋的各方向垂直。2、主筋在加强筋圈上焊接要结实主筋间距误差±10mm。加强筋圈的间距不大于 2m 箍筋间距±20mm 接头应焊接必须绕紧不能与主筋有间隙起点、终点无连接处应焊在主筋上〔按图纸设计要求〕。3、在加强筋上焊临时支撑筋防止钢筋笼在制作、运输、吊装时变形随入孔随打掉。4、下端部主筋接设计尺寸及角度折弯防止入孔扎坏孔壁破坏泥浆护壁及增加沉淀厚度。四、钻孔A、正循环钻机安装就位后应底盘平稳、结实以保证钻孔过程中不发生沉陷和产生挪动。钻机顶部的起吊滑轮缘、转盘中心和桩孔中心三者须在同一铅垂线上其偏向控制在 2cm 内。施钻时根据详细的地质地层情况在桩孔内投入一定数量的粘土、碱及相应的水钻机作不进尺空转利用钻头搅制泥浆搅拌后抽至泥浆池待储够泥浆后采纳正循环钻进。对泥浆指标的控制为：泥浆比重 1.05~1.20≥胶体率 96 酸碱度 PH 值8~10。在钻进过程中进尺的快慢根据土质情况来控制并不断调整泥浆指标。在粘性土及含砂率小的土层中宜用中等转速泥浆相对度为〔1.05~1.20〕...
