桥梁监理实施细则1

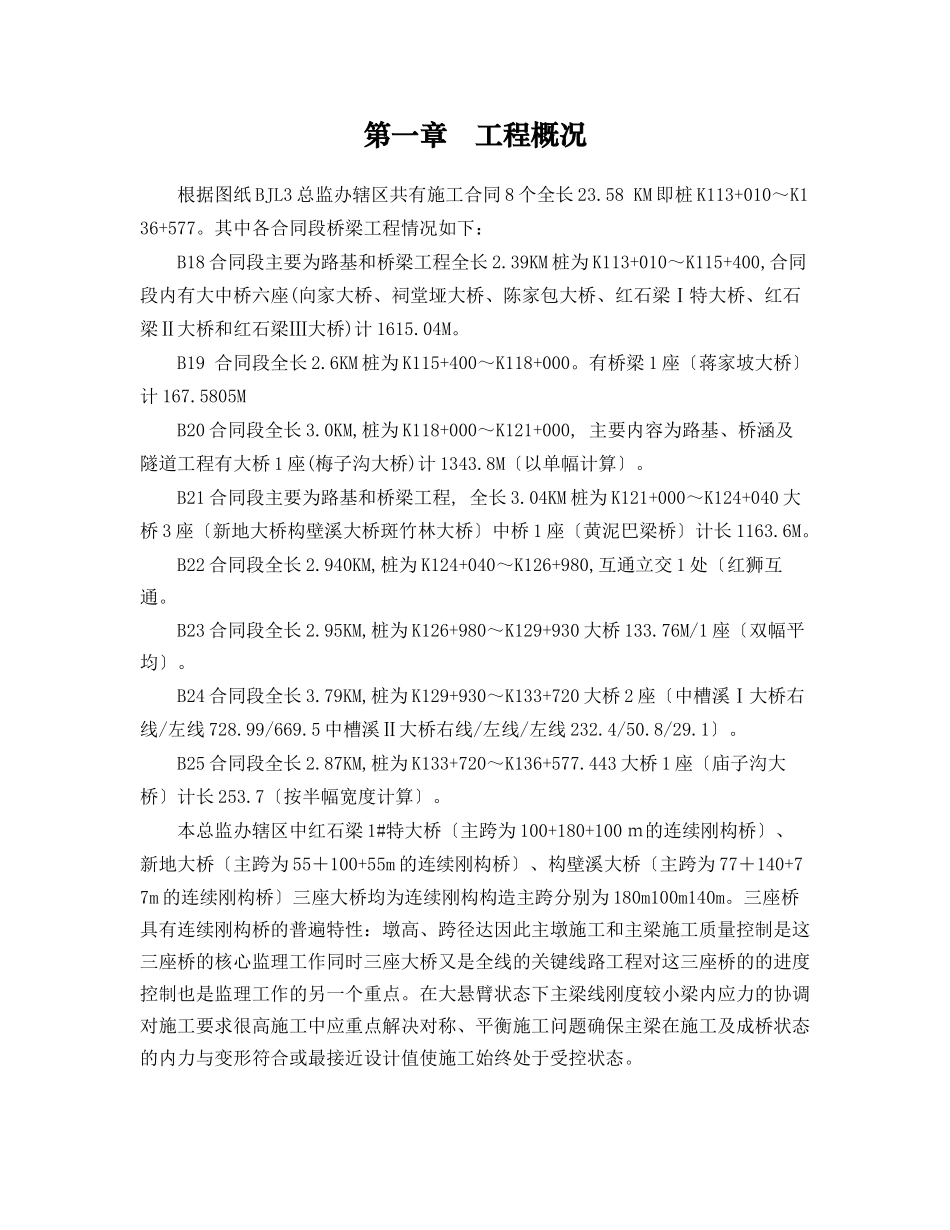

第一章工程概况根据图纸 BJL3 总监办辖区共有施工合同 8 个全长 23.58 KM 即桩 K113+010～K136+577。其中各合同段桥梁工程情况如下：B18 合同段主要为路基和桥梁工程全长 2.39KM 桩为 K113+010～K115+400,合同段内有大中桥六座(向家大桥、祠堂垭大桥、陈家包大桥、红石梁Ⅰ特大桥、红石梁Ⅱ大桥和红石梁Ⅲ大桥)计 1615.04M 。B19 合同段全长 2.6KM 桩为 K115+400～K118+000。有桥梁 1 座〔蒋家坡大桥〕计 167.5805M B20 合同段全长 3.0KM,桩为 K118+000～K121+000, 主要内容为路基、桥涵及隧道工程有大桥 1 座(梅子沟大桥)计 1343.8M〔以单幅计算〕。B21 合同段主要为路基和桥梁工程, 全长 3.04KM 桩为 K121+000～K124+040 大桥 3 座〔新地大桥构壁溪大桥斑竹林大桥〕中桥 1 座〔黄泥巴梁桥〕计长 1163.6M。B22 合同段全长 2.940KM,桩为 K124+040～K126+980,互通立交 1 处〔红狮互通。B23 合同段全长 2.95KM,桩为 K126+980～K129+930 大桥 133.76M/1 座〔双幅平均〕。B24 合同段全长 3.79KM,桩为 K129+930～K133+720 大桥 2 座〔中槽溪Ⅰ大桥右线/左线 728.99/669.5 中槽溪Ⅱ大桥右线/左线/左线 232.4/50.8/29.1〕。B25 合同段全长 2.87KM,桩为 K133+720～K136+577.443 大桥 1 座〔庙子沟大桥〕计长 253.7〔按半幅宽度计算〕。本总监办辖区中红石梁 1#特大桥〔主跨为 100+180+100 ｍ的连续刚构桥〕、新地大桥〔主跨为 55＋100+55m 的连续刚构桥〕、构壁溪大桥〔主跨为 77＋140+77m 的连续刚构桥〕三座大桥均为连续刚构构造主跨分别为 180m100m140m。三座桥具有连续刚构桥的普遍特性：墩高、跨径达因此主墩施工和主梁施工质量控制是这三座桥的核心监理工作同时三座大桥又是全线的关键线路工程对这三座桥的的进度控制也是监理工作的另一个重点。在大悬臂状态下主梁线刚度较小梁内应力的协调对施工要求很高施工中应重点解决对称、平衡施工问题确保主梁在施工及成桥状态的内力与变形符合或最接近设计值使施工始终处于受控状态。薄壁墩主梁悬臂施工中由于受纵、横向风载、施工动荷载、不平衡恒载和自重作用施工稳定性应高度重视关键控制点在于：⑴ 主墩的施工质量〔平安〕控制红石梁 1#特大桥主墩达 80 余米单支墩身采纳空心构造同样由于墩身截面尺寸小柔性大施工临近墩顶时墩顶偏位受温度影响大不易控制给钢筋、模板、混凝土施工带来了极大的挑战因此将其作为监理质量...
