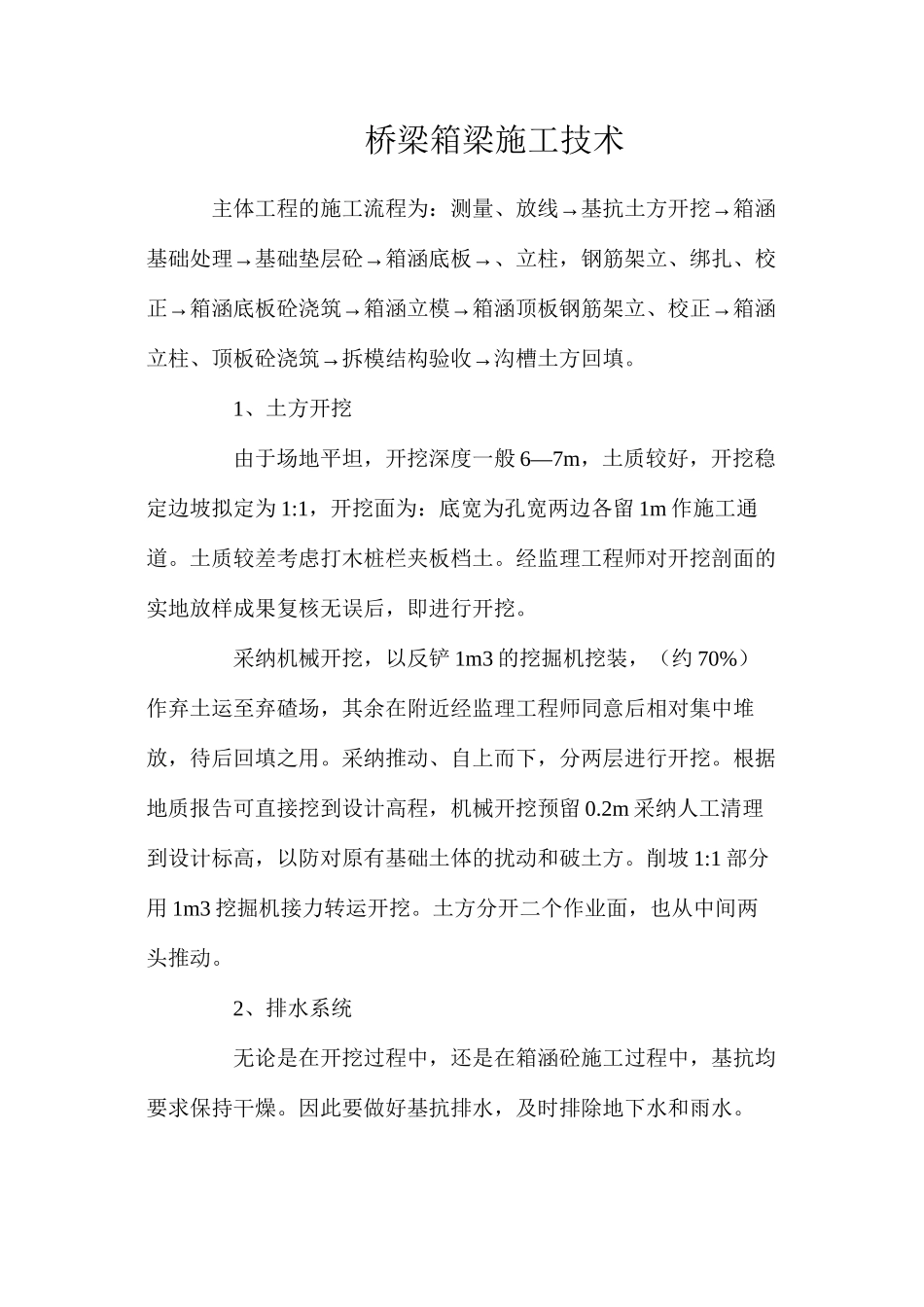

桥梁箱梁施工技术

桥梁箱梁施工技术 →→主体工程的施工流程为：测量、放线基抗土方开挖箱涵→→→基础处理基础垫层砼箱涵底板、立柱，钢筋架立、绑扎、校→→→→正箱涵底板砼浇筑箱涵立模箱涵顶板钢筋架立、校正箱涵→→立柱、顶板砼浇筑拆模结构验收沟槽土方回填。 1、土方开挖 由于场地平坦，开挖深度一般 6—7m，土质较好，开挖稳定边坡拟定为 1:1，开挖面为：底宽为孔宽两边各留 1m 作施工通道。土质较差考虑打木桩栏夹板档土。经监理工程师对开挖剖面的实地放样成果复核无误后，即进行开挖。 采纳机械开挖，以反铲 1m3 的挖掘机挖装，（约 70%）作弃土运至弃碴场，其余在附近经监理工程师同意后相对集中堆放，待后回填之用。采纳推动、自上而下，分两层进行开挖。根据地质报告可直接挖到设计高程，机械开挖预留 0.2m 采纳人工清理到设计标高，以防对原有基础土体的扰动和破土方。削坡 1:1 部分用 1m3 挖掘机接力转运开挖。土方分开二个作业面，也从中间两头推动。 2、排水系统 无论是在开挖过程中，还是在箱涵砼施工过程中，基抗均要求保持干燥。因此要做好基抗排水，及时排除地下水和雨水。 排水系统由基坑集水、抽水和上部排水沟组成。若在开挖时地下水出位较高，可在开挖时逐层先在基坑四周开导沟并通向每100—200m 设置的集水井，经抽水后，进入地表排水梁排入现有水沟。水泵单机流量选用 20m/s，扬程 6—7m，水泵数量由现场水量定。原则上保证基坑内无积水。 3、箱涵基础施工 开挖完成后，经测量校核并经监理工程师验收达到设计承载力后，即进行砼的垫层铺筑和枕梁的浇筑。 4、钢筋混凝土箱涵施工 （1）施工程序 在工作点安排上，按土方开挖的线路展开，即分两个工作面，分别由中间向两头推动。每一个箱涵单元以结构分缝分段为准，连续进行。 首先实施各箱涵段两头分缝处的枕梁钢筋砼的浇筑。 其次实施箱涵底板钢筋的架立及外模的固设，经验收合格后，浇筑砼。 第三步，架设立柱的钢筋。 第四步，立柱、顶板钢筋的铺设。 第五步，方柱、顶板砼浇筑。 第六步，砼洒水及其它养护。 （2）流程图 每一标准单元箱涵钢筋砼施工流程图如下： →→→→开挖基坑基础处理基础垫层砼筑浇底板钢筋绑扎→→→→底层外模固设止水安装底板砼浇注立柱钢筋架立立柱、顶→→→→→板模板架立顶板钢筋架立立桩、顶板砼浇注养护拆模验→收回填土。内容总结（1）桥梁箱梁施工技术 →→主体工程的施工流程为：测量、放线基抗土方开挖箱...
