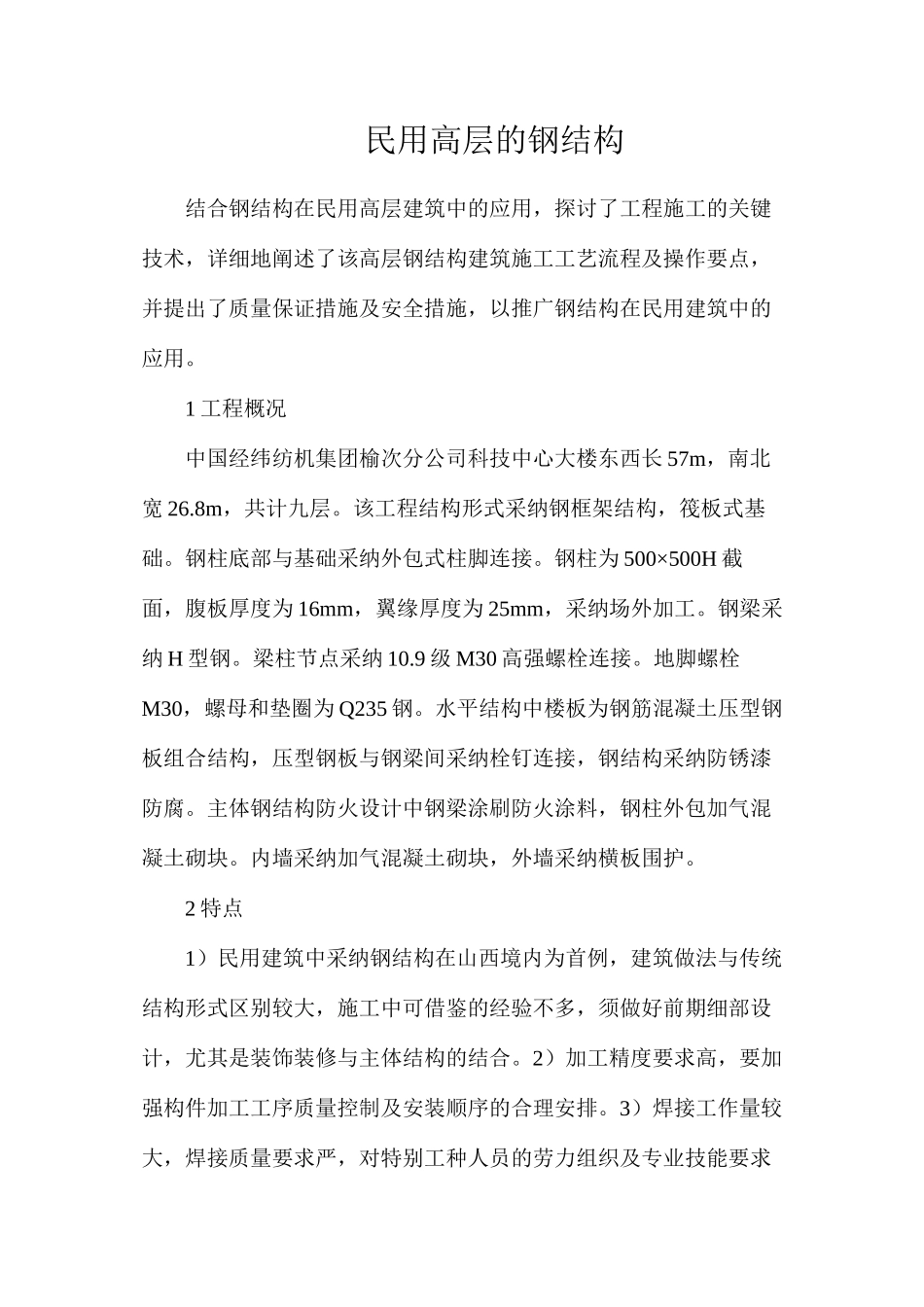

民用高层的钢结构结合钢结构在民用高层建筑中的应用，探讨了工程施工的关键技术，详细地阐述了该高层钢结构建筑施工工艺流程及操作要点，并提出了质量保证措施及安全措施，以推广钢结构在民用建筑中的应用。1 工程概况中国经纬纺机集团榆次分公司科技中心大楼东西长 57m，南北宽 26.8m，共计九层。该工程结构形式采纳钢框架结构，筏板式基础。钢柱底部与基础采纳外包式柱脚连接。钢柱为 500×500H 截面，腹板厚度为 16mm，翼缘厚度为 25mm，采纳场外加工。钢梁采纳 H 型钢。梁柱节点采纳 10.9 级 M30 高强螺栓连接。地脚螺栓M30，螺母和垫圈为 Q235 钢。水平结构中楼板为钢筋混凝土压型钢板组合结构，压型钢板与钢梁间采纳栓钉连接，钢结构采纳防锈漆防腐。主体钢结构防火设计中钢梁涂刷防火涂料，钢柱外包加气混凝土砌块。内墙采纳加气混凝土砌块，外墙采纳横板围护。2 特点1）民用建筑中采纳钢结构在山西境内为首例，建筑做法与传统结构形式区别较大，施工中可借鉴的经验不多，须做好前期细部设计，尤其是装饰装修与主体结构的结合。2）加工精度要求高，要加强构件加工工序质量控制及安装顺序的合理安排。3）焊接工作量较大，焊接质量要求严，对特别工种人员的劳力组织及专业技能要求高。4）由于钢结构高空作业防护难度大，施工中安全管理要引起高度重视，严格安全操作规程，强化全员安全意识。3 工艺原理及关键技术1）对原钢结构设计图进行了细化扩大节点设计，并达到了构件制作与整体安装的质量标准要求。2）采纳先进、合理的加工机械设备（模具），防止构件出现焊接变形，提高钢结构框架安装精度。3）工序上进行了改进，在保证空间框架刚度的前提下，先安装完全部钢框架主体结构后，再安装各楼层板。4）对高层钢结构工程内外装饰装修设计，采纳科学合理的连接方式进行装饰施工。4 工艺流程及操作要点4.1 钢结构节点细化设计1）应用绘图软件对钢结构框架节点结构按平、立、剖面进行11∶ 绘图放样。施工图纸细化设计，达到构件制作与整体安装的质量标准。2）利用钢结构计算软件进行各类构件的受力计算，利用CAD 图形设计平台对复杂连接节点和复杂构件放大样，建立钢结构符号节点库，实现图形信息微机化。4.2 加工制作钢结构构件钢结构构件全部采纳场外加工，其中钢柱每节按三层分段。在加工过程中要做好质量控制，并根据设计施工图和GB5020522001 钢结构工程施工及验收法律规范的规定进行验收。4.3 钢结构安装4.3.1 构...
