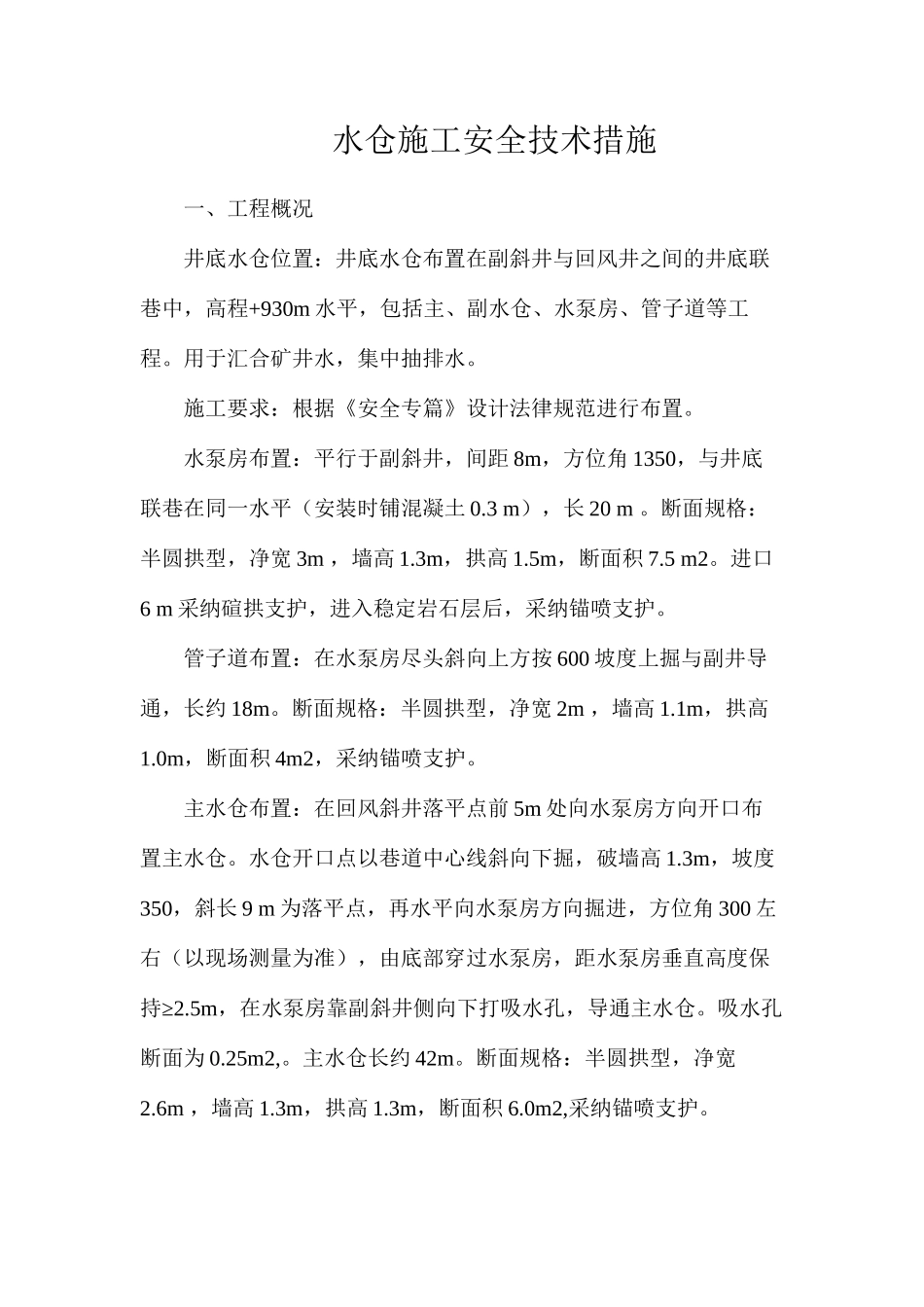

水仓施工安全技术措施一、工程概况井底水仓位置：井底水仓布置在副斜井与回风井之间的井底联巷中，高程+930m 水平，包括主、副水仓、水泵房、管子道等工程。用于汇合矿井水，集中抽排水。施工要求：根据《安全专篇》设计法律规范进行布置。水泵房布置：平行于副斜井，间距 8m，方位角 1350，与井底联巷在同一水平（安装时铺混凝土 0.3 m），长 20 m 。断面规格：半圆拱型，净宽 3m ，墙高 1.3m，拱高 1.5m，断面积 7.5 m2。进口6 m 采纳碹拱支护，进入稳定岩石层后，采纳锚喷支护。管子道布置：在水泵房尽头斜向上方按 600 坡度上掘与副井导通，长约 18m。断面规格：半圆拱型，净宽 2m ，墙高 1.1m，拱高1.0m，断面积 4m2，采纳锚喷支护。主水仓布置：在回风斜井落平点前 5m 处向水泵房方向开口布置主水仓。水仓开口点以巷道中心线斜向下掘，破墙高 1.3m，坡度350，斜长 9 m 为落平点，再水平向水泵房方向掘进，方位角 300 左右（以现场测量为准），由底部穿过水泵房，距水泵房垂直高度保≥持 2.5m，在水泵房靠副斜井侧向下打吸水孔，导通主水仓。吸水孔断面为 0.25m2,。主水仓长约 42m。断面规格：半圆拱型，净宽2.6m ，墙高 1.3m，拱高 1.3m，断面积 6.0m2,采纳锚喷支护。副水仓布置：在回风斜井落平点前 15m 处向水泵房方向开口布置副水仓。水仓开口点以巷道中心线斜向下掘，破墙高 1.2m，坡度350，斜长 9m 为落平点，再水平向水泵房方向掘进，方位角 400 左右（以现场测量为准），由底部穿过水泵房，在水泵房靠副斜井侧向下打吸水孔，导通副水仓。吸水孔断面为 0.25m2。副水仓长约 30 m，断面规格：半圆拱型，净宽 2.4m ，墙高 1.2m，拱高 1.2m，断面积 5.0m2,采纳锚喷支护。沉渣池布置：在主、副水仓口各布置一个沉渣池，沉渣池规格：长 2.5 m , 宽 1.5m ，深 1.2 m ,口面与主、副水仓口面平齐一致。在近主、副水仓位置做流口，流口断面为 0.4X0.2m2 。井底废水经水沟汇合于沉渣池，沉淀后流入水仓。二、施工组织“”施工作业为 三、八 作业制，每班配安全管理人员 3 人，(带班矿长，安全员，瓦检员)，特种作业人员 2 人，(电工，放炮员)，施工作业人员为 3 个掘进头安排，每个掘进头 10 人。工期要求：总工期 60 天。三、施工工艺水仓系统工程可分为 3 个掘进头施工。实施交叉作业。1、水泵房、管子道施工为一个掘进头，采纳爬渣机出渣，由副斜井提升。2、主...
