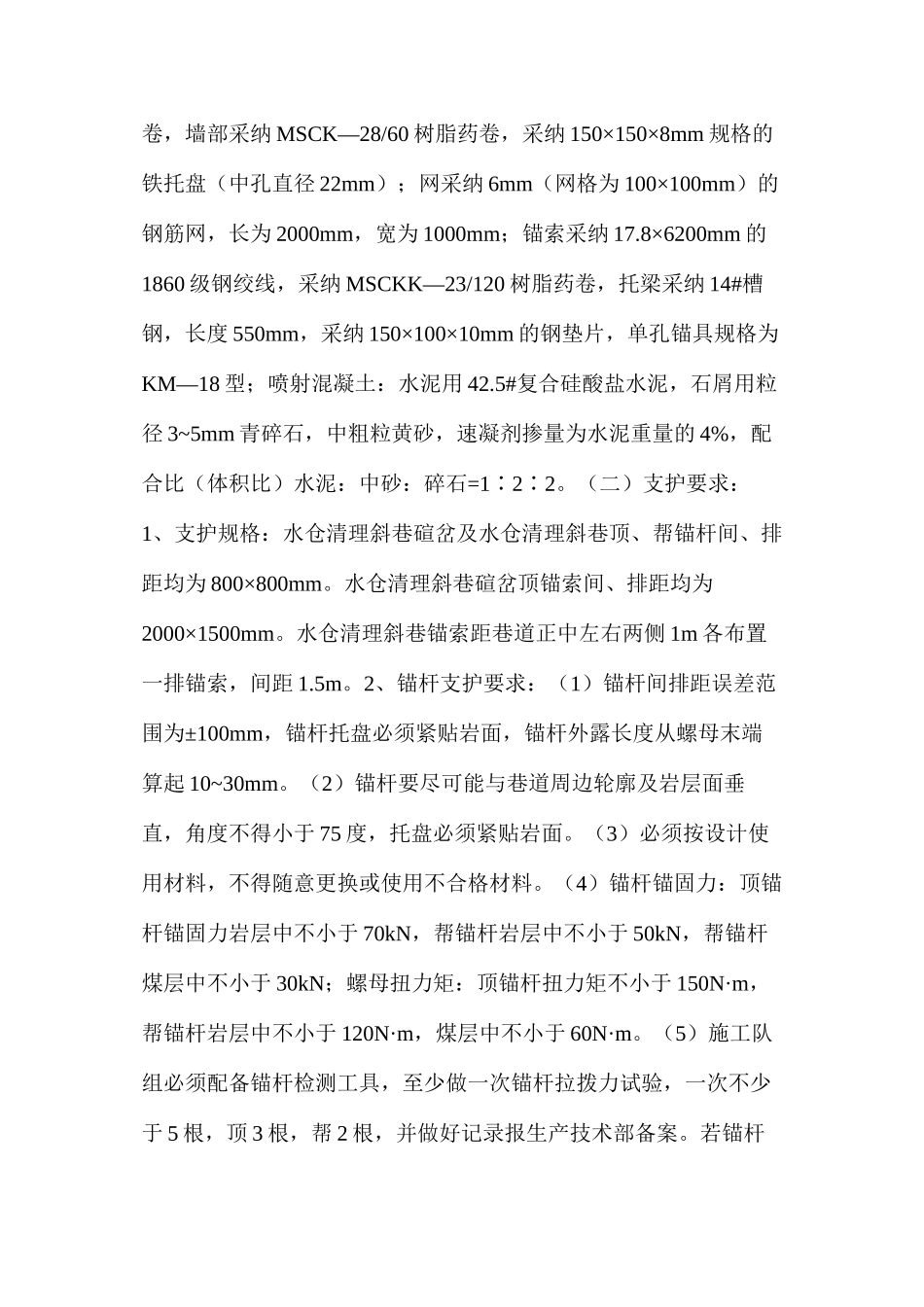

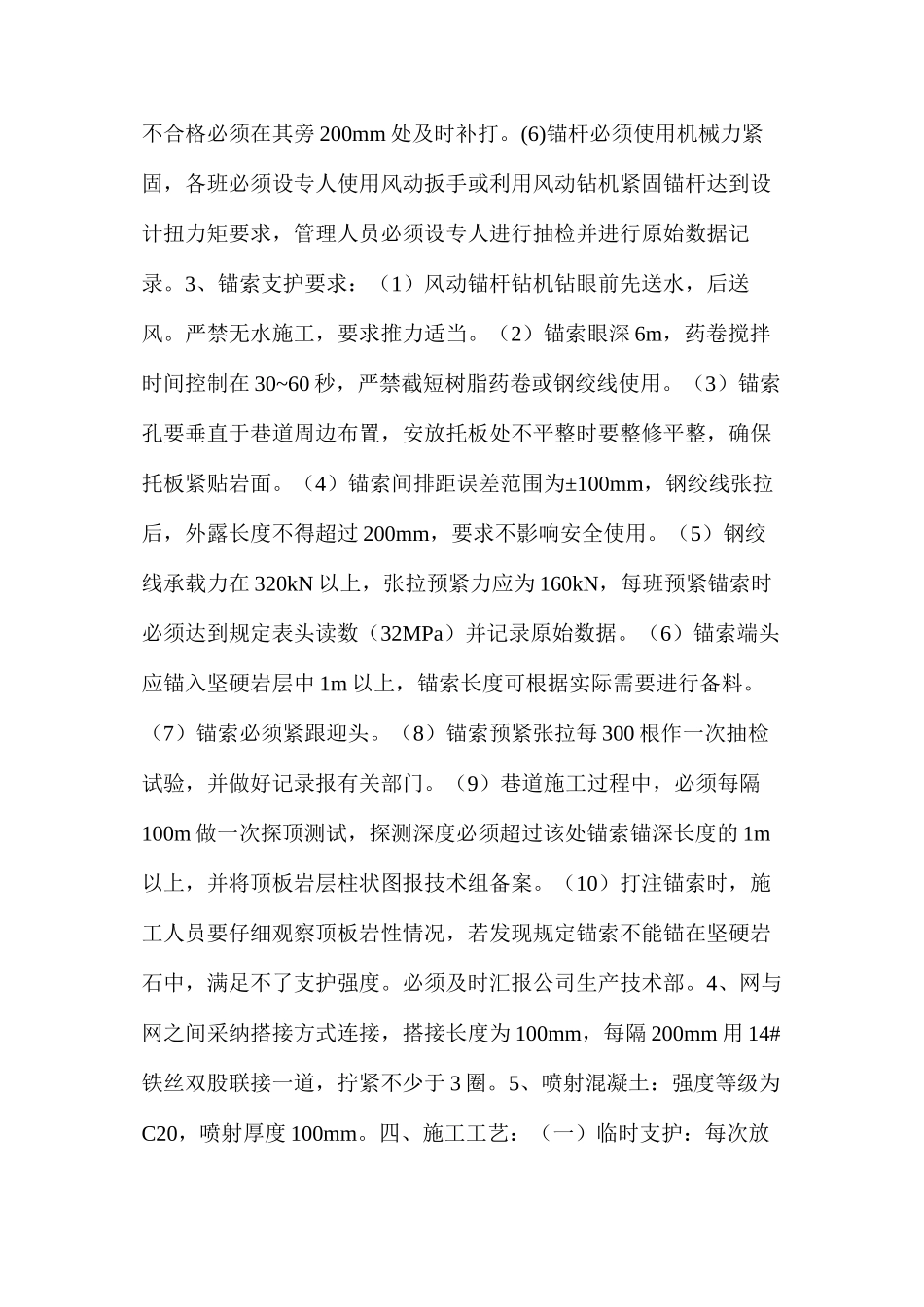

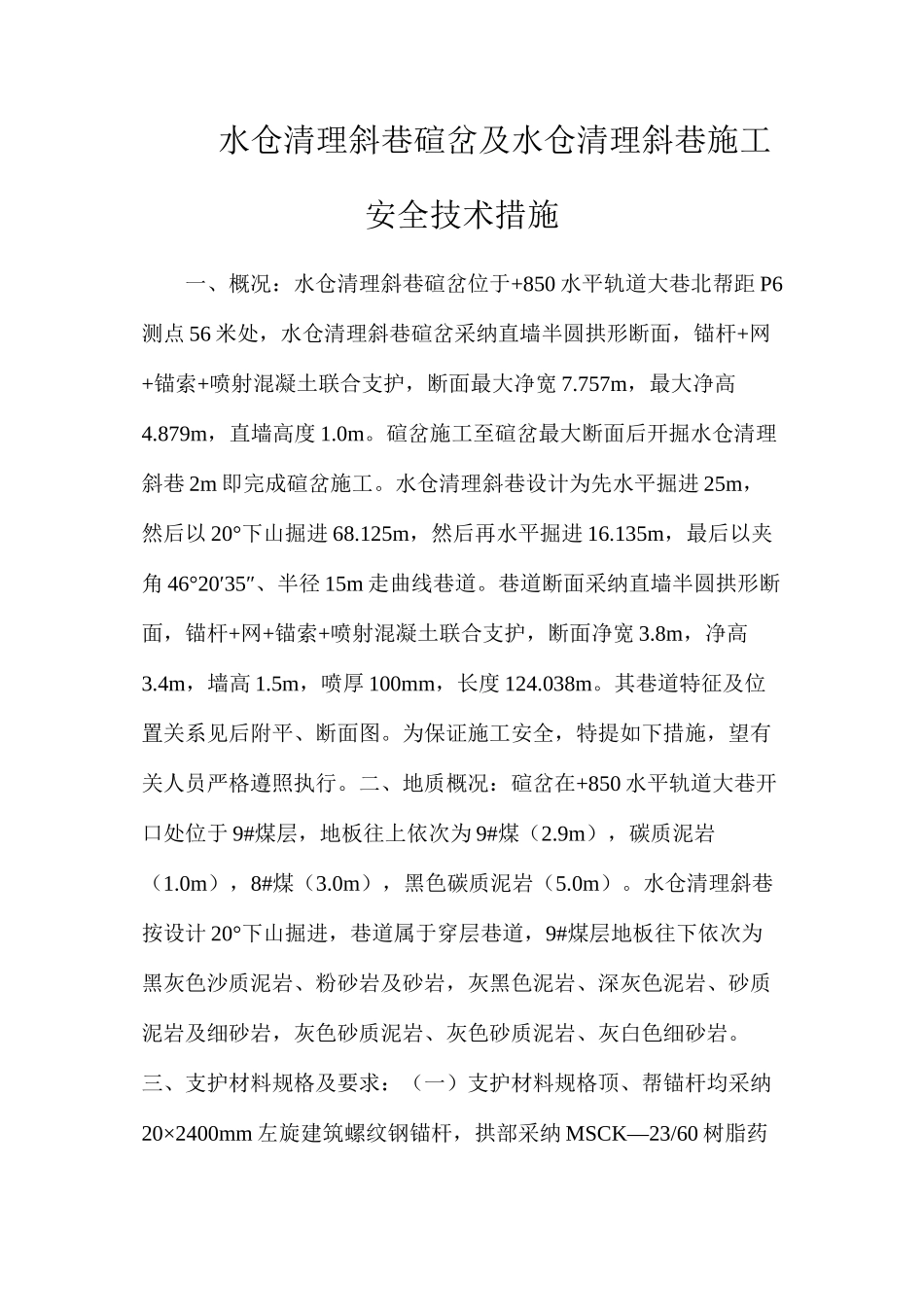

水仓清理斜巷碹岔及水仓清理斜巷施工安全技术措施一、概况：水仓清理斜巷碹岔位于+850 水平轨道大巷北帮距 P6测点 56 米处，水仓清理斜巷碹岔采纳直墙半圆拱形断面，锚杆+网+锚索+喷射混凝土联合支护，断面最大净宽 7.757m，最大净高4.879m，直墙高度 1.0m。碹岔施工至碹岔最大断面后开掘水仓清理斜巷 2m 即完成碹岔施工。水仓清理斜巷设计为先水平掘进 25m，然后以 20°下山掘进 68.125m，然后再水平掘进 16.135m，最后以夹角 46°20′35″、半径 15m 走曲线巷道。巷道断面采纳直墙半圆拱形断面，锚杆+网+锚索+喷射混凝土联合支护，断面净宽 3.8m，净高3.4m，墙高 1.5m，喷厚 100mm，长度 124.038m。其巷道特征及位置关系见后附平、断面图。为保证施工安全，特提如下措施，望有关人员严格遵照执行。二、地质概况：碹岔在+850 水平轨道大巷开口处位于 9#煤层，地板往上依次为 9#煤（2.9m），碳质泥岩（1.0m），8#煤（3.0m），黑色碳质泥岩（5.0m）。水仓清理斜巷按设计 20°下山掘进，巷道属于穿层巷道，9#煤层地板往下依次为黑灰色沙质泥岩、粉砂岩及砂岩，灰黑色泥岩、深灰色泥岩、砂质泥岩及细砂岩，灰色砂质泥岩、灰色砂质泥岩、灰白色细砂岩。三、支护材料规格及要求：（一）支护材料规格顶、帮锚杆均采纳20×2400mm 左旋建筑螺纹钢锚杆，拱部采纳 MSCK—23/60 树脂药卷，墙部采纳 MSCK—28/60 树脂药卷，采纳 150×150×8mm 规格的铁托盘（中孔直径 22mm）；网采纳 6mm（网格为 100×100mm）的钢筋网，长为 2000mm，宽为 1000mm；锚索采纳 17.8×6200mm 的1860 级钢绞线，采纳 MSCKK—23/120 树脂药卷，托梁采纳 14#槽钢，长度 550mm，采纳 150×100×10mm 的钢垫片，单孔锚具规格为KM—18 型；喷射混凝土：水泥用 42.5#复合硅酸盐水泥，石屑用粒径 3~5mm 青碎石，中粗粒黄砂，速凝剂掺量为水泥重量的 4%，配合比（体积比）水泥：中砂：碎石=122∶ ∶ 。（二）支护要求：1、支护规格：水仓清理斜巷碹岔及水仓清理斜巷顶、帮锚杆间、排距均为 800×800mm。水仓清理斜巷碹岔顶锚索间、排距均为2000×1500mm。水仓清理斜巷锚索距巷道正中左右两侧 1m 各布置一排锚索，间距 1.5m。2、锚杆支护要求：（1）锚杆间排距误差范围为±100mm，锚杆托盘必须紧贴岩面，锚杆外露长度从螺母末端算起 10~30mm。（2）锚杆要尽可能与巷道周边轮廓及岩层面垂直，角度不得小于 75 度，托盘必须紧贴岩...
