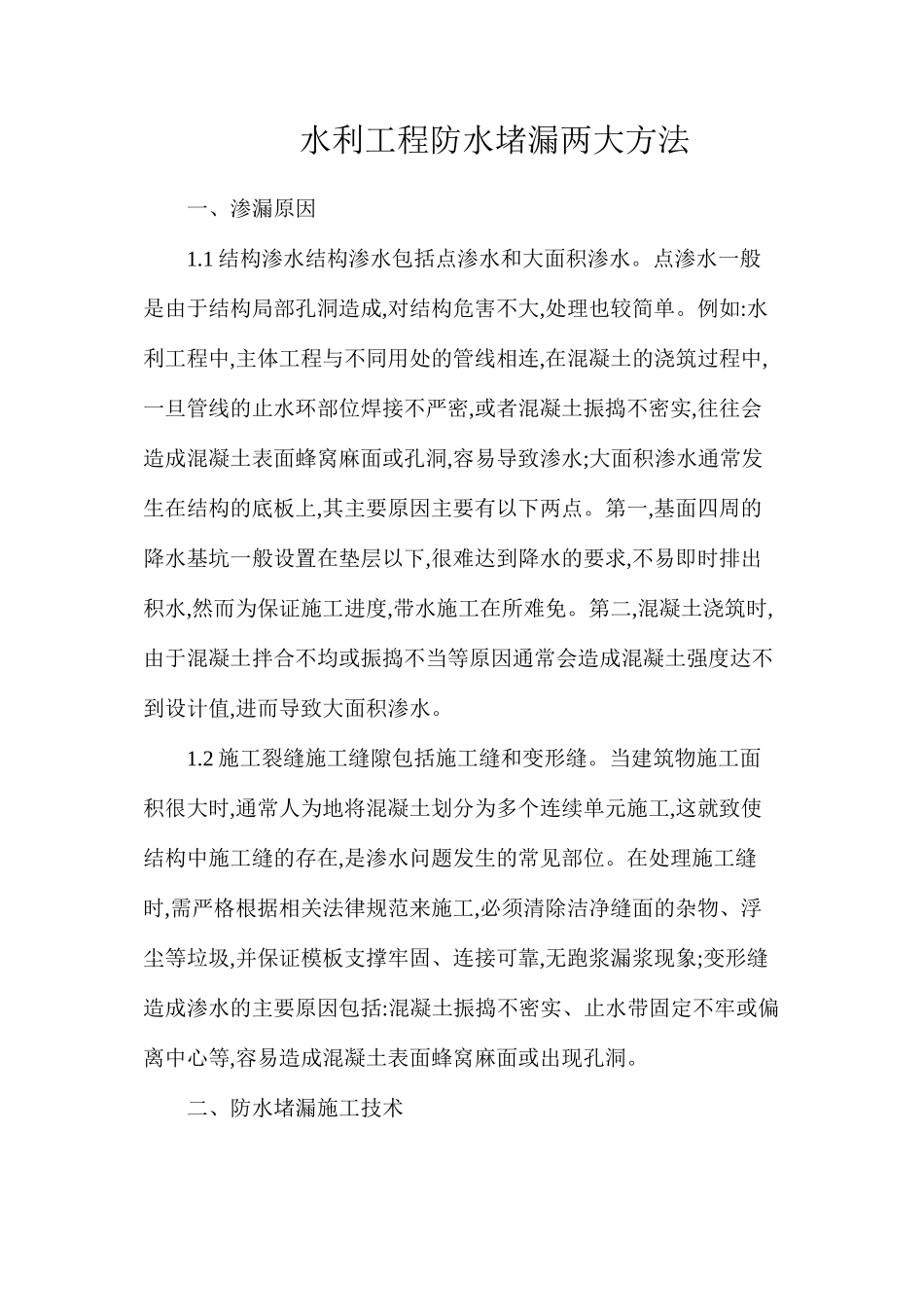

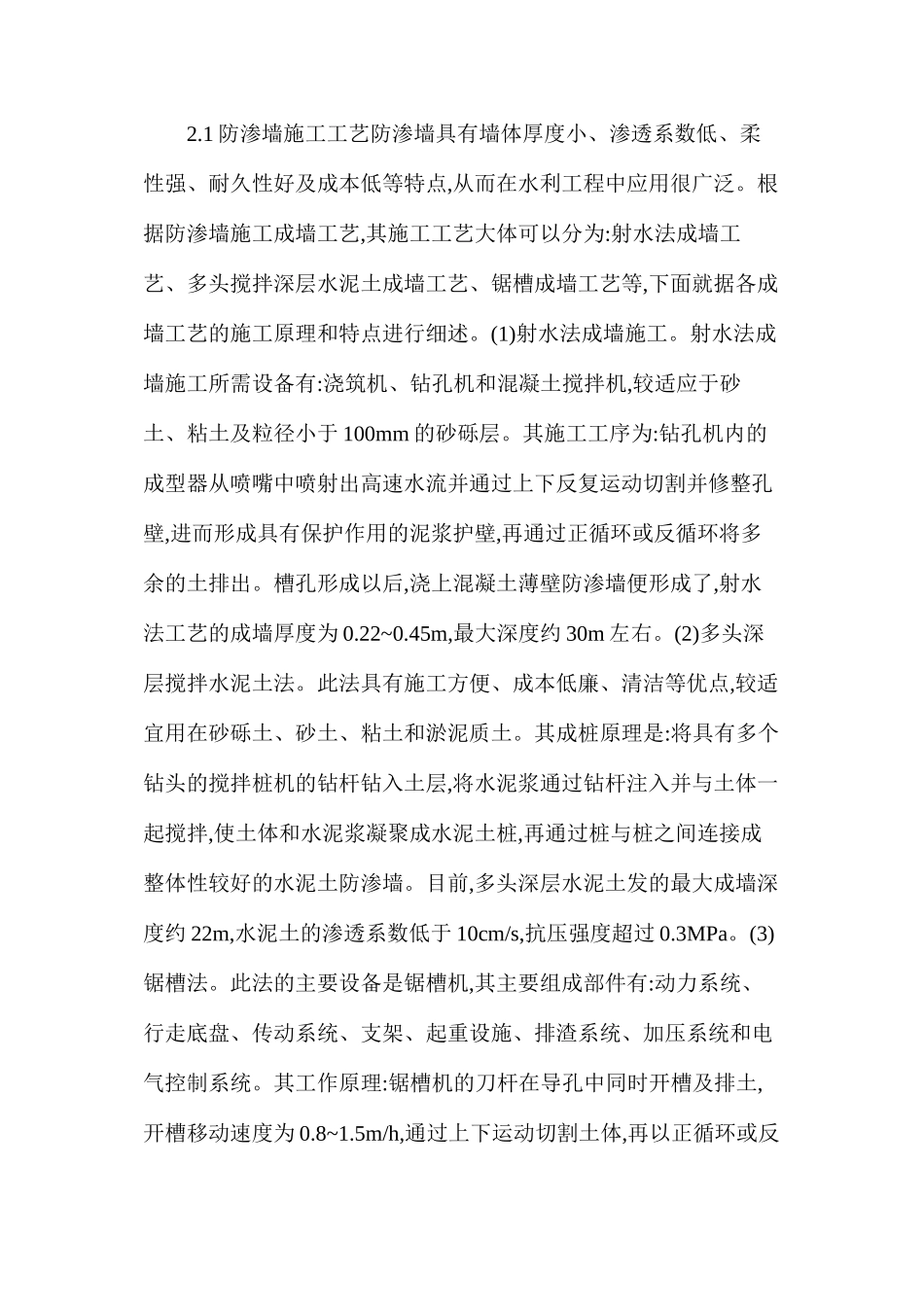

水利工程防水堵漏两大方法一、渗漏原因1.1 结构渗水结构渗水包括点渗水和大面积渗水。点渗水一般是由于结构局部孔洞造成,对结构危害不大,处理也较简单。例如:水利工程中,主体工程与不同用处的管线相连,在混凝土的浇筑过程中,一旦管线的止水环部位焊接不严密,或者混凝土振捣不密实,往往会造成混凝土表面蜂窝麻面或孔洞,容易导致渗水;大面积渗水通常发生在结构的底板上,其主要原因主要有以下两点。第一,基面四周的降水基坑一般设置在垫层以下,很难达到降水的要求,不易即时排出积水,然而为保证施工进度,带水施工在所难免。第二,混凝土浇筑时,由于混凝土拌合不均或振捣不当等原因通常会造成混凝土强度达不到设计值,进而导致大面积渗水。1.2 施工裂缝施工缝隙包括施工缝和变形缝。当建筑物施工面积很大时,通常人为地将混凝土划分为多个连续单元施工,这就致使结构中施工缝的存在,是渗水问题发生的常见部位。在处理施工缝时,需严格根据相关法律规范来施工,必须清除洁净缝面的杂物、浮尘等垃圾,并保证模板支撑牢固、连接可靠,无跑浆漏浆现象;变形缝造成渗水的主要原因包括:混凝土振捣不密实、止水带固定不牢或偏离中心等,容易造成混凝土表面蜂窝麻面或出现孔洞。二、防水堵漏施工技术2.1 防渗墙施工工艺防渗墙具有墙体厚度小、渗透系数低、柔性强、耐久性好及成本低等特点,从而在水利工程中应用很广泛。根据防渗墙施工成墙工艺,其施工工艺大体可以分为:射水法成墙工艺、多头搅拌深层水泥土成墙工艺、锯槽成墙工艺等,下面就据各成墙工艺的施工原理和特点进行细述。(1)射水法成墙施工。射水法成墙施工所需设备有:浇筑机、钻孔机和混凝土搅拌机,较适应于砂土、粘土及粒径小于 100mm 的砂砾层。其施工工序为:钻孔机内的成型器从喷嘴中喷射出高速水流并通过上下反复运动切割并修整孔壁,进而形成具有保护作用的泥浆护壁,再通过正循环或反循环将多余的土排出。槽孔形成以后,浇上混凝土薄壁防渗墙便形成了,射水法工艺的成墙厚度为 0.22~0.45m,最大深度约 30m 左右。(2)多头深层搅拌水泥土法。此法具有施工方便、成本低廉、清洁等优点,较适宜用在砂砾土、砂土、粘土和淤泥质土。其成桩原理是:将具有多个钻头的搅拌桩机的钻杆钻入土层,将水泥浆通过钻杆注入并与土体一起搅拌,使土体和水泥浆凝聚成水泥土桩,再通过桩与桩之间连接成整体性较好的水泥土防渗墙。目前,多头深层水泥土发的最大成墙深度约 22m,水泥土的渗透系数低于 10cm/s,抗压强度超过 0.3MPa。...
