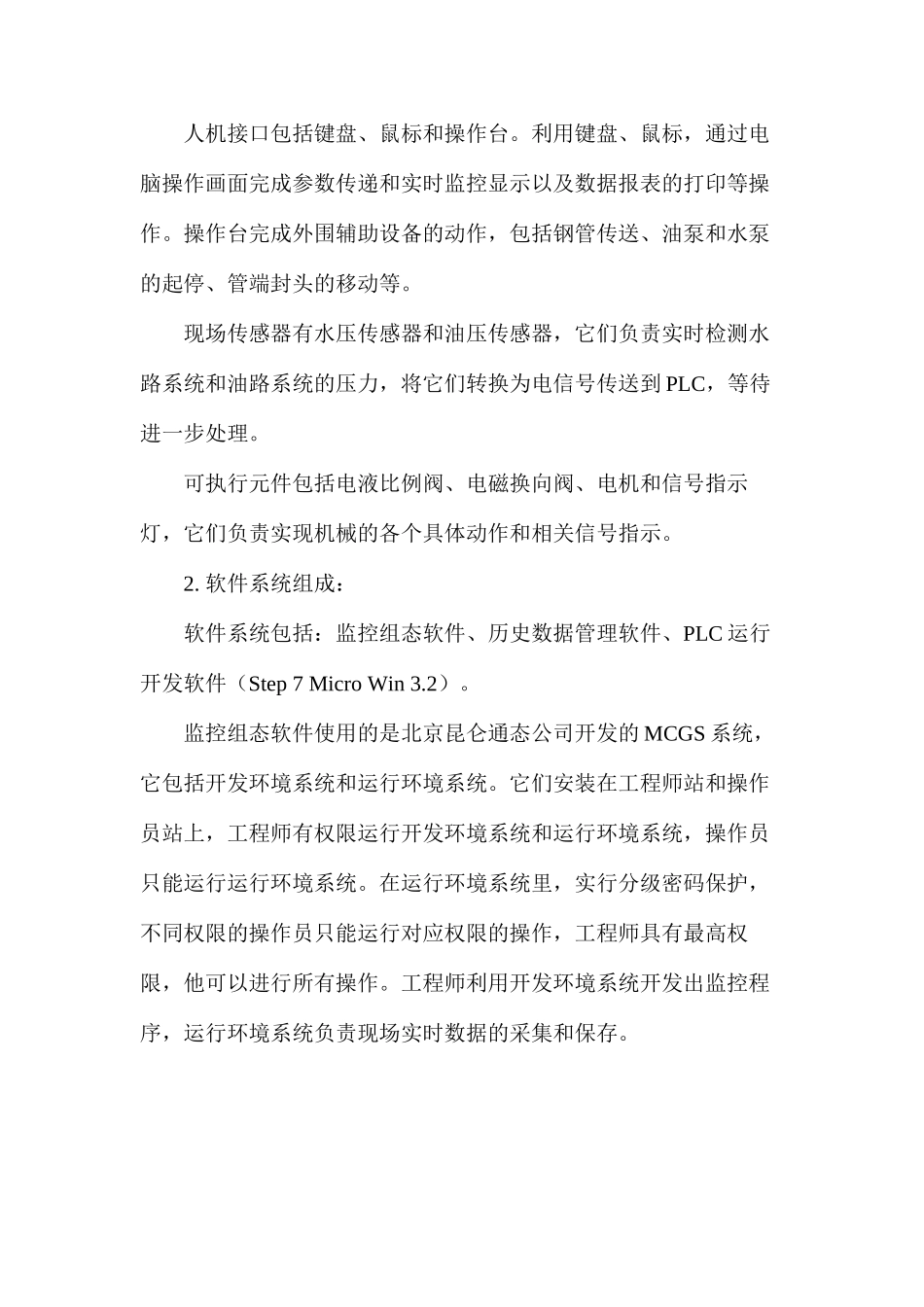

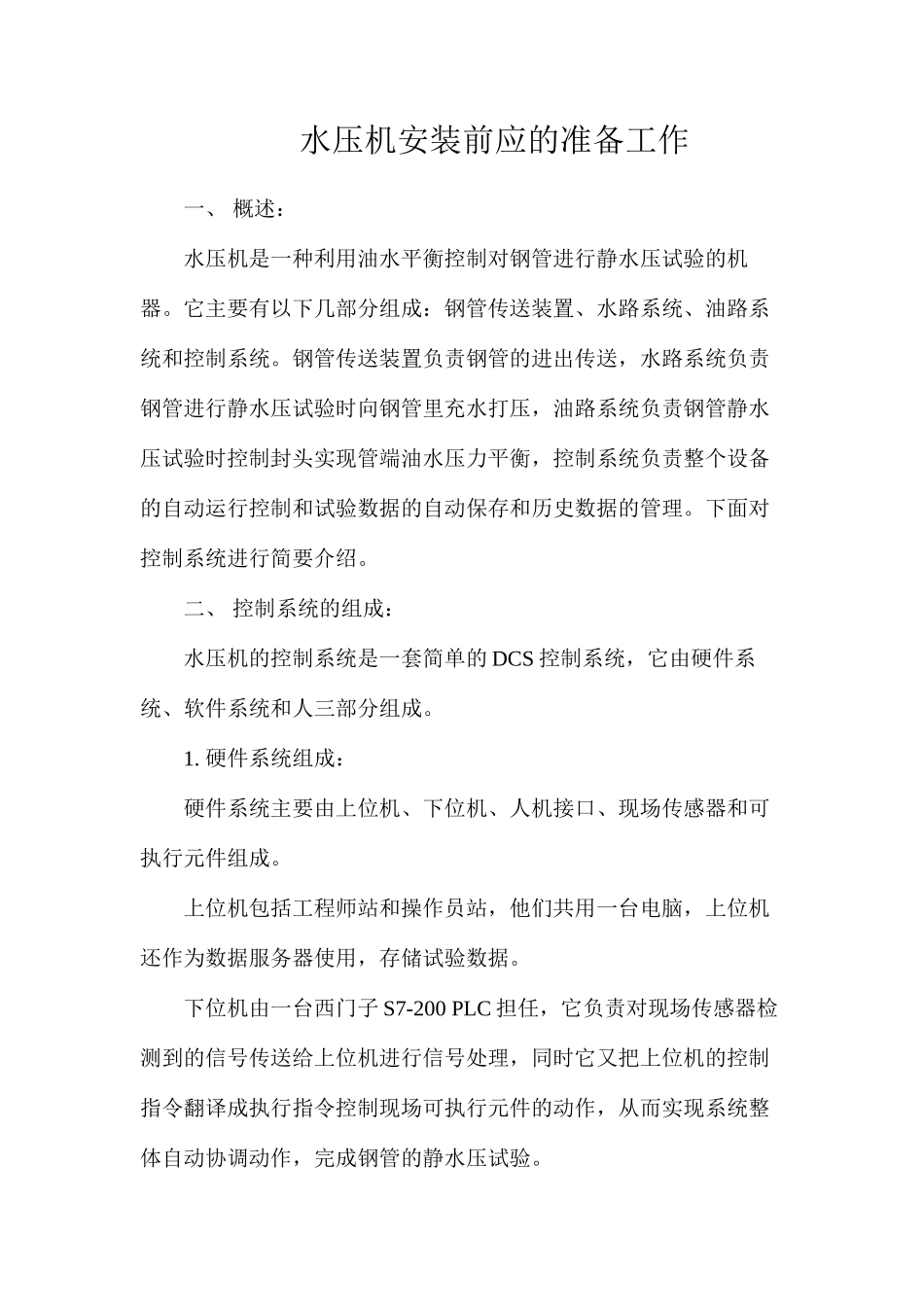

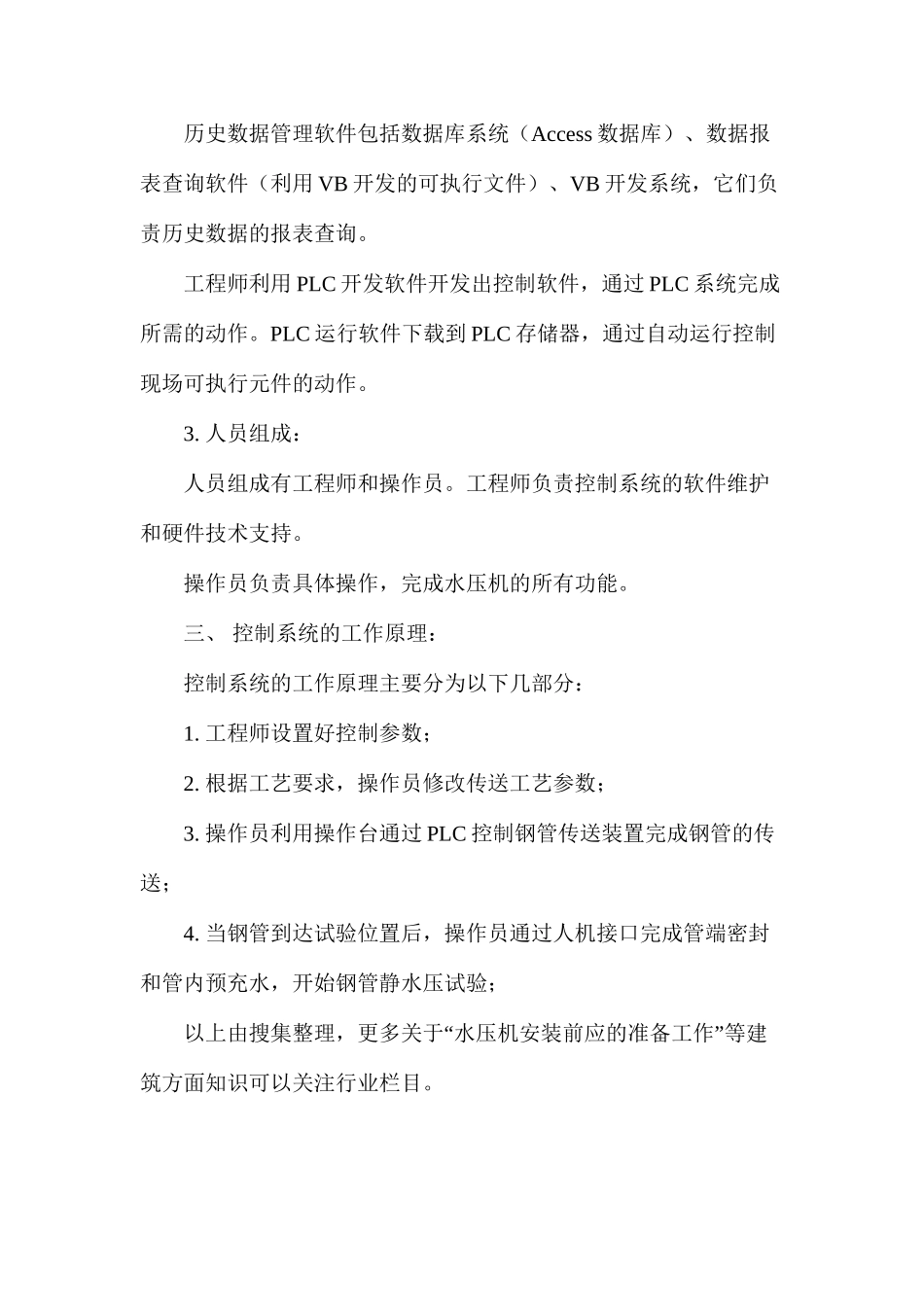

水压机安装前应的准备工作 一、 概述：水压机是一种利用油水平衡控制对钢管进行静水压试验的机器。它主要有以下几部分组成：钢管传送装置、水路系统、油路系统和控制系统。钢管传送装置负责钢管的进出传送，水路系统负责钢管进行静水压试验时向钢管里充水打压，油路系统负责钢管静水压试验时控制封头实现管端油水压力平衡，控制系统负责整个设备的自动运行控制和试验数据的自动保存和历史数据的管理。下面对控制系统进行简要介绍。 二、 控制系统的组成：水压机的控制系统是一套简单的 DCS 控制系统，它由硬件系统、软件系统和人三部分组成。1. 硬件系统组成：硬件系统主要由上位机、下位机、人机接口、现场传感器和可执行元件组成。上位机包括工程师站和操作员站，他们共用一台电脑，上位机还作为数据服务器使用，存储试验数据。下位机由一台西门子 S7-200 PLC 担任，它负责对现场传感器检测到的信号传送给上位机进行信号处理，同时它又把上位机的控制指令翻译成执行指令控制现场可执行元件的动作，从而实现系统整体自动协调动作，完成钢管的静水压试验。人机接口包括键盘、鼠标和操作台。利用键盘、鼠标，通过电脑操作画面完成参数传递和实时监控显示以及数据报表的打印等操作。操作台完成外围辅助设备的动作，包括钢管传送、油泵和水泵的起停、管端封头的移动等。现场传感器有水压传感器和油压传感器，它们负责实时检测水路系统和油路系统的压力，将它们转换为电信号传送到 PLC，等待进一步处理。可执行元件包括电液比例阀、电磁换向阀、电机和信号指示灯，它们负责实现机械的各个具体动作和相关信号指示。2. 软件系统组成：软件系统包括：监控组态软件、历史数据管理软件、PLC 运行开发软件（Step 7 Micro Win 3.2）。监控组态软件使用的是北京昆仑通态公司开发的 MCGS 系统，它包括开发环境系统和运行环境系统。它们安装在工程师站和操作员站上，工程师有权限运行开发环境系统和运行环境系统，操作员只能运行运行环境系统。在运行环境系统里，实行分级密码保护，不同权限的操作员只能运行对应权限的操作，工程师具有最高权限，他可以进行所有操作。工程师利用开发环境系统开发出监控程序，运行环境系统负责现场实时数据的采集和保存。历史数据管理软件包括数据库系统（Access 数据库）、数据报表查询软件（利用 VB 开发的可执行文件）、VB 开发系统，它们负责历史数据的报表查询。工程师利用 PLC 开发软件开发出控制...
