水泥土搅拌桩支护技术交底

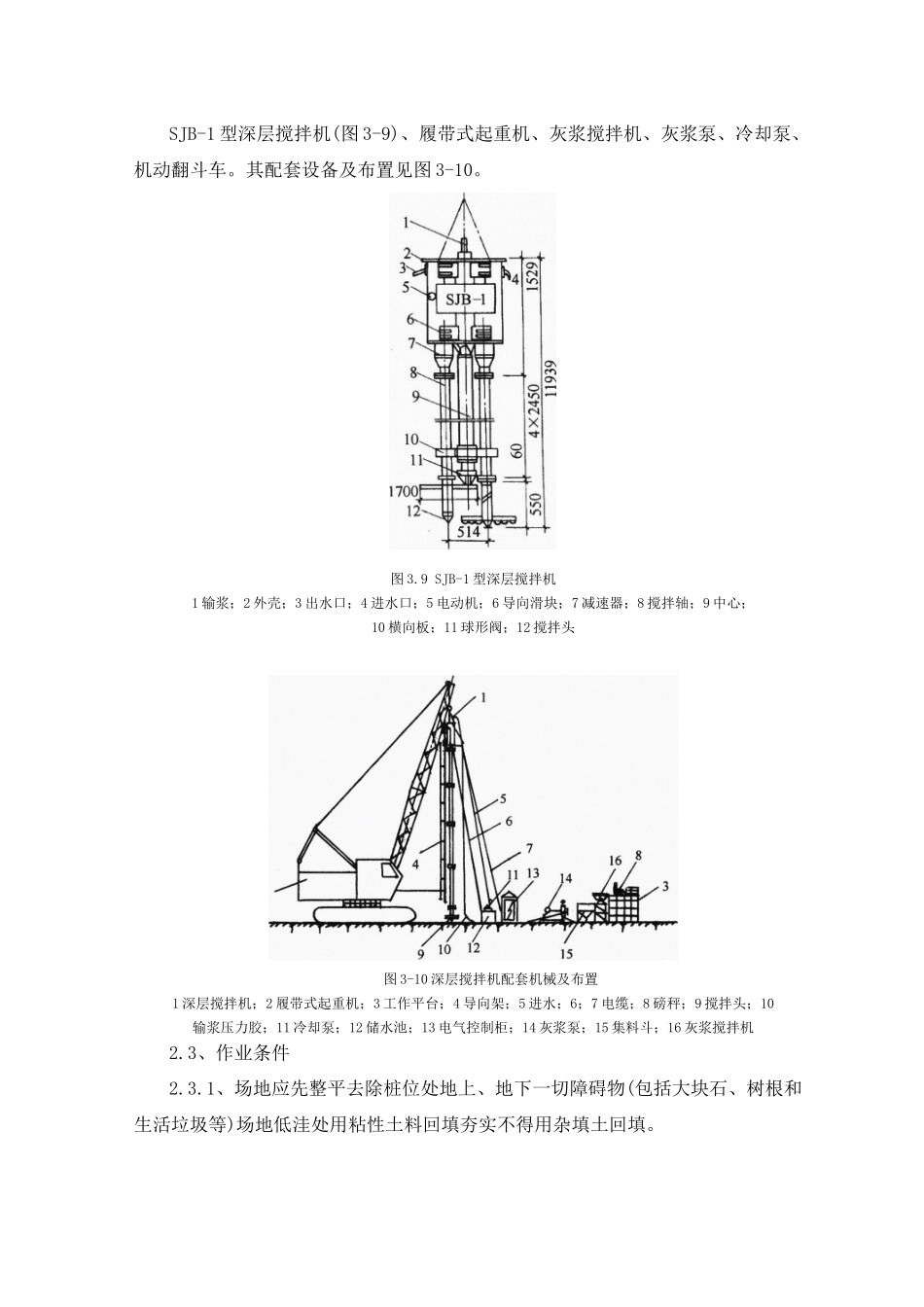

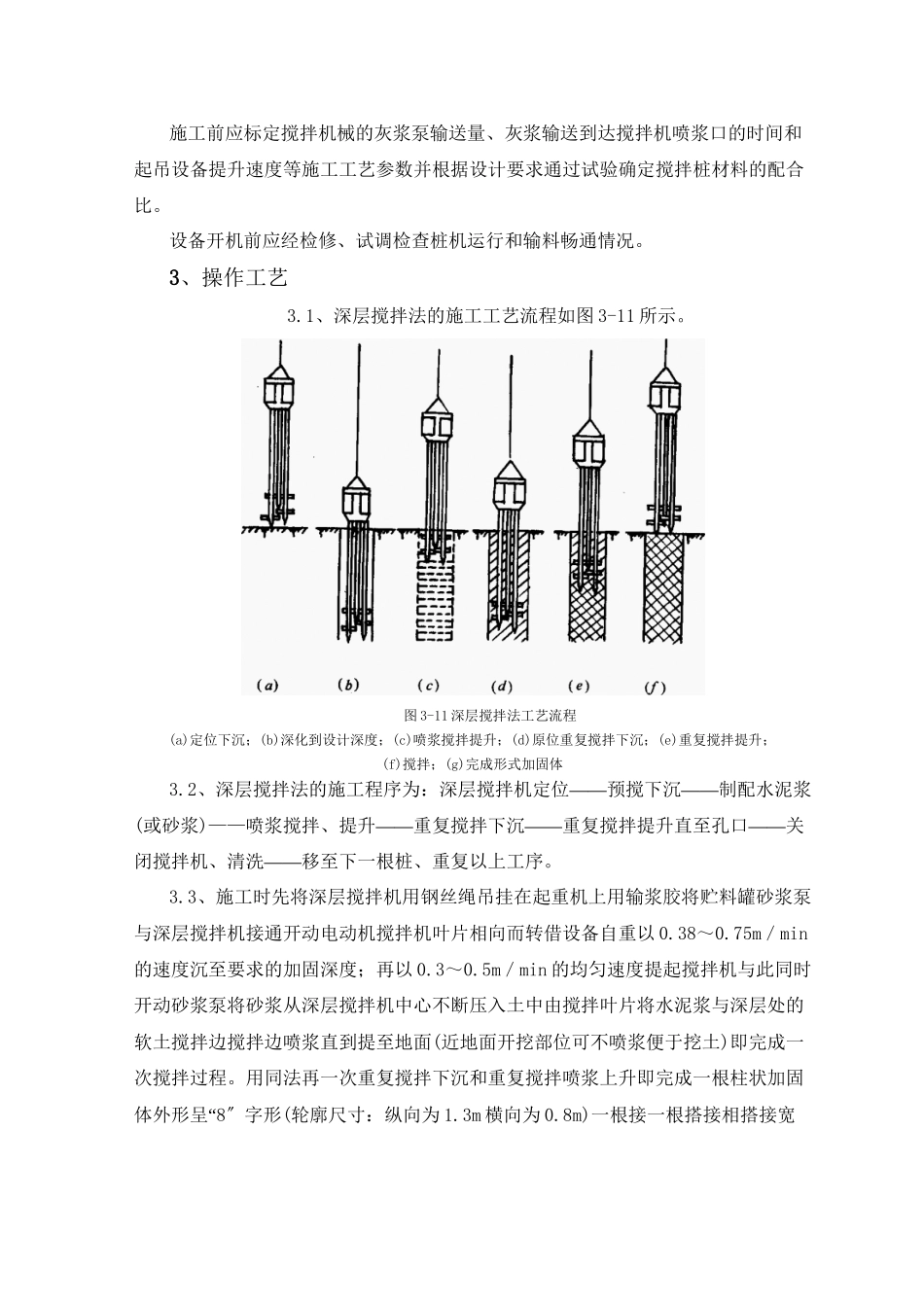

SGBZ-0107 水泥土搅拌桩支护技术交底根据：?建筑工程施工质量验收统一?GB50300-2001?建筑地基根底工程施工质量验收?GB50202-20241、范围本工艺合适于水泥土搅拌桩所构成的基坑围护构造。著。本工艺适用于工业与民用建筑根底工程加固较深较厚的淤泥、淤泥质土、粉土和含水量较高、且地基承载力不大于 120kp 的粘性土地基；在深基开挖时用于防止坑壁及边坡塌滑、坑底隆起等并可作地下防渗墙等工程。2、施工准备2.1、材料要求2.1.1.水泥用 32.5 普通硅酸盐水泥要求新颖无结块。2.1.2.砂子用中砂或粗砂含泥量小于 5。2.1.3.外加剂塑化剂采纳木质素磺酸钙；促凝剂采纳硫酸钠、石膏应有出厂合格证掺量通过试验确定。2.1.4.配合比水泥掺入量一般为加固土重的 7～15 每加固 1m3 土体掺入水泥约 110～160kg；当用水泥砂浆作固化剂其配合比为 1：1～2(水泥：砂)。为增强流动性可掺入水泥重量 0.2～0.25 的木质素磺酸钙减水剂与 1 的硫酸钠和 2 的石膏。水灰比为 0.43～0.50。2.2、主要机具设备SJB-1 型深层搅拌机(图 3-9)、履带式起重机、灰浆搅拌机、灰浆泵、冷却泵、机动翻斗车。其配套设备及布置见图 3-10。图 3.9 SJB-1 型深层搅拌机1 输浆；2 外壳；3 出水口；4 进水口；5 电动机；6 导向滑块；7 减速器；8 搅拌轴；9 中心；10 横向板；11 球形阀；12 搅拌头图 3-10 深层搅拌机配套机械及布置1 深层搅拌机；2 履带式起重机；3 工作平台；4 导向架；5 进水；6；7 电缆；8 磅秤；9 搅拌头；10输浆压力胶；11 冷却泵；12 储水池；13 电气控制柜；14 灰浆泵；15 集料斗；16 灰浆搅拌机2.3、作业条件2.3.1、场地应先整平去除桩位处地上、地下一切障碍物(包括大块石、树根和生活垃圾等)场地低洼处用粘性土料回填夯实不得用杂填土回填。施工前应标定搅拌机械的灰浆泵输送量、灰浆输送到达搅拌机喷浆口的时间和起吊设备提升速度等施工工艺参数并根据设计要求通过试验确定搅拌桩材料的配合比。设备开机前应经检修、试调检查桩机运行和输料畅通情况。3、操作工艺3.1、深层搅拌法的施工工艺流程如图 3-11 所示。图 3-11 深层搅拌法工艺流程(a)定位下沉；(b)深化到设计深度；(c)喷浆搅拌提升；(d)原位重复搅拌下沉；(e)重复搅拌提升；(f)搅拌；(g)完成形式加固体3.2————、深层搅拌法的施工程序为：深层搅拌机定位预搅下沉制配水泥浆(或砂浆)————————喷浆搅拌、提升重复搅拌下沉重复搅拌提升直...
