水源九厂南路道路工程监理工作实施细则

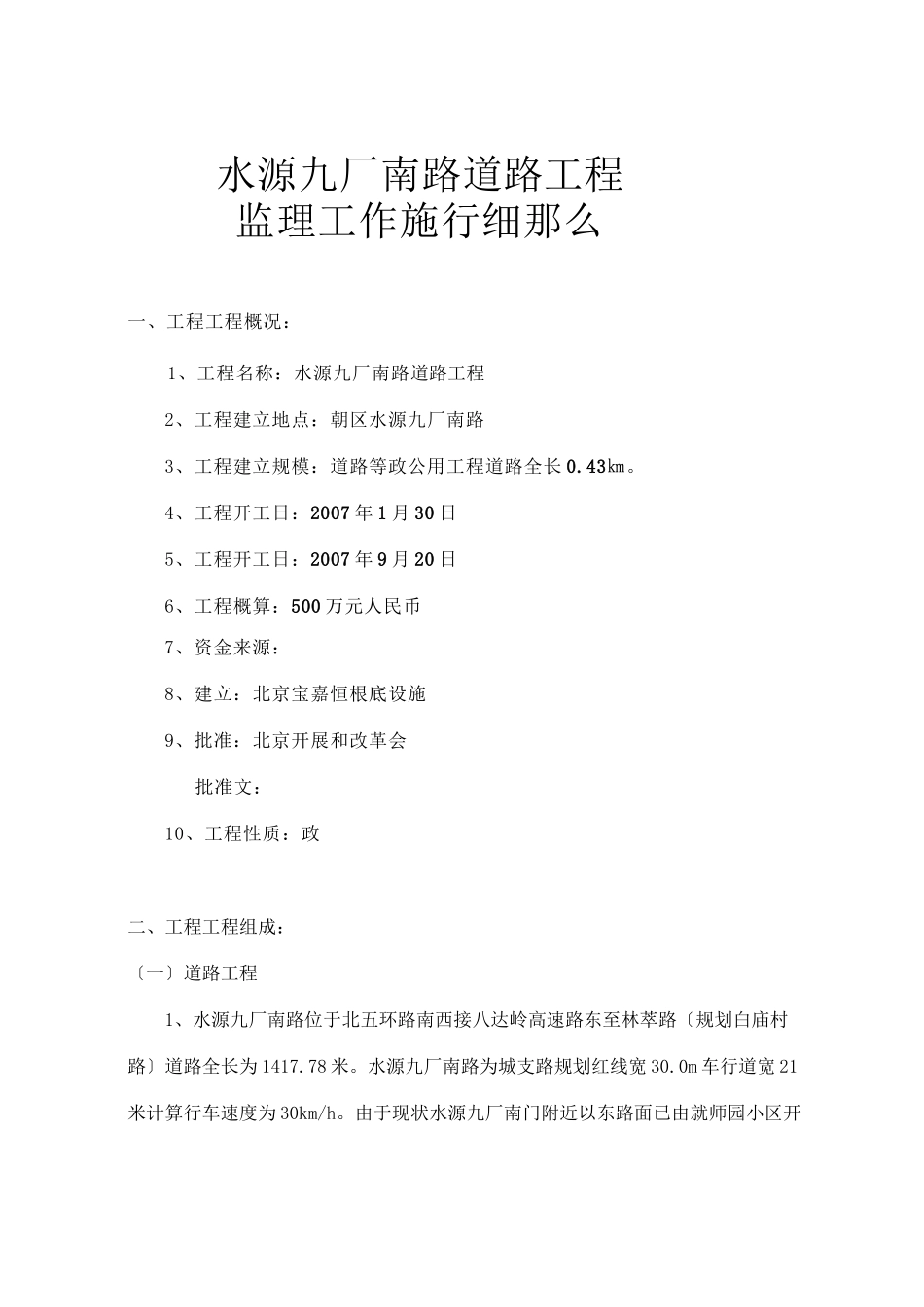

水源九厂南路道路工程监理工作实施细则_第1页
1/28

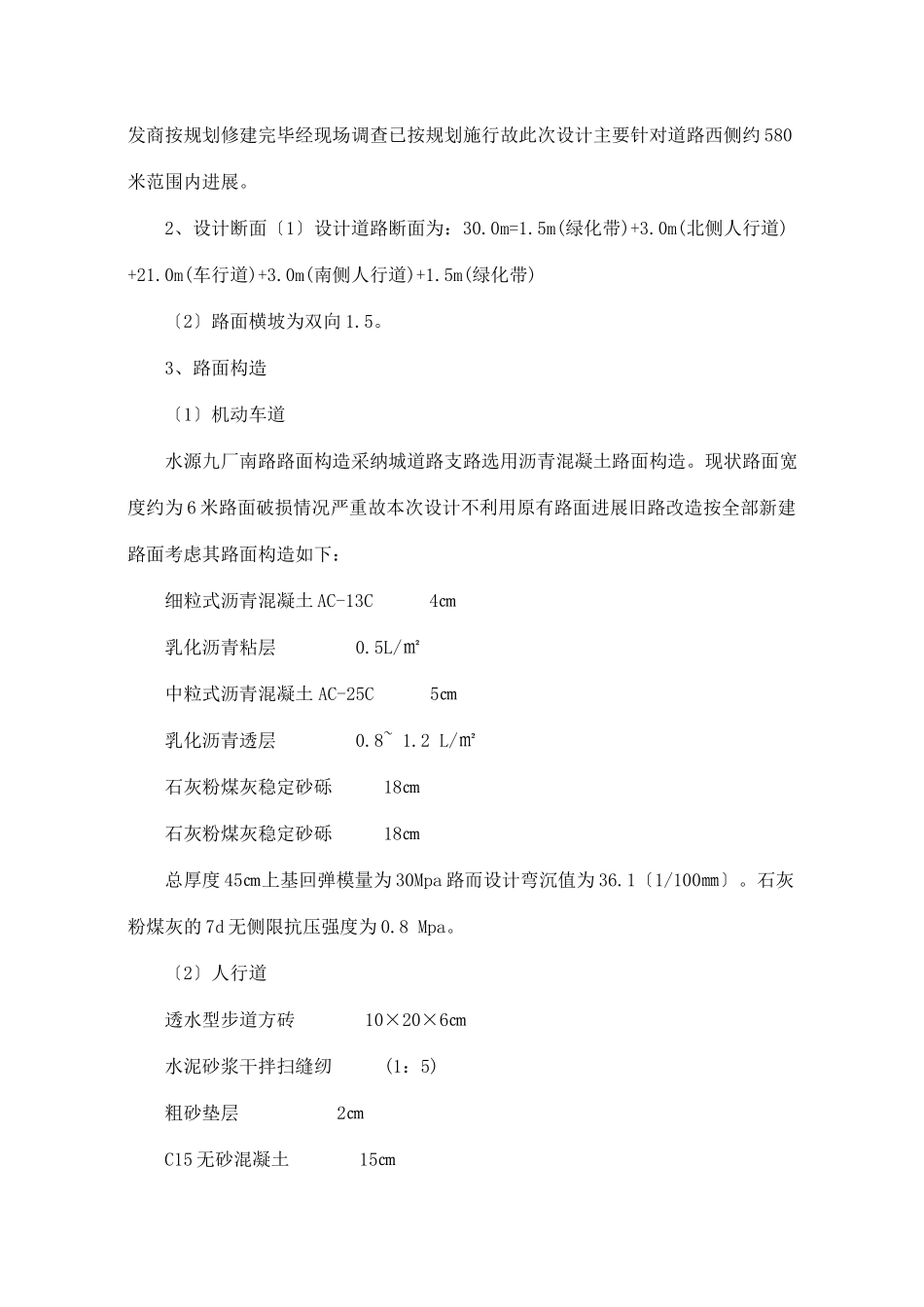

水源九厂南路道路工程监理工作实施细则_第2页
2/28

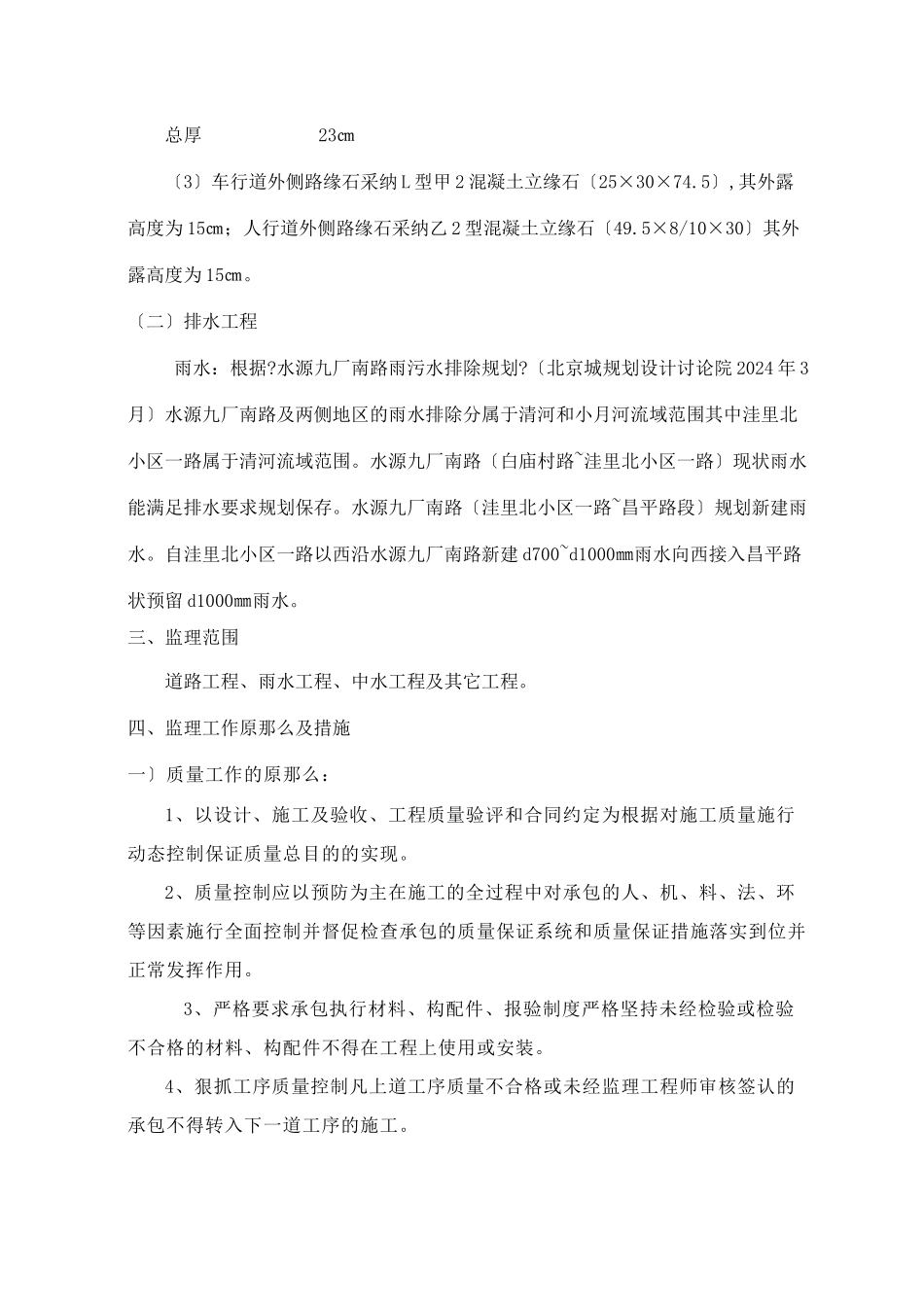

水源九厂南路道路工程监理工作实施细则_第3页
3/28
水源九厂南路道路工程监理工作施行细那么一、工程工程概况:1、工程名称:水源九厂南路道路工程2、工程建立地点:朝区水源九厂南路3、工程建立规模:道路等政公用工程道路全长 0.43㎞。4、工程开工日:2007 年 1 月 30 日5、工程开工日:2007 年 9 月 20 日6、工程概算:500 万元人民币7、资金来源:8、建立:北京宝嘉恒根底设施9、批准:北京开展和改革会 批准文:10、工程性质:政二、工程工程组成:〔一〕道路工程1、水源九厂南路位于北五环路南西接八达岭高速路东至林萃路〔规划白庙村路〕道路全长为 1417.78 米。水源九厂南路为城支路规划红线宽 30.0m 车行道宽 21米计算行车速度为 30km/h。由于现状水源九厂南门附近以东路面已由就师园小区开发商按规划修建完毕经现场调查已按规划施行故此次设计主要针对道路西侧约 580米范围内进展。2、设计断面〔1〕设计道路断面为:30.0m=1.5m(绿化带)+3.0m(北侧人行道)+21.0m(车行道)+3.0m(南侧人行道)+1.5m(绿化带) 〔2〕路面横坡为双向 1.5。3、路面构造〔1〕机动车道水源九厂南路路面构造采纳城道路支路选用沥青混凝土路面构造。现状路面宽度约为 6 米路面破损情况严重故本次设计不利用原有路面进展旧路改造按全部新建路面考虑其路面构造如下:细粒式沥青混凝土 AC-13C 4㎝ 乳化沥青粘层0.5L/㎡ 中粒式沥青混凝土 AC-25C 5㎝ 乳化沥青透层0.8~ 1.2 L/㎡ 石灰粉煤灰稳定砂砾18㎝ 石灰粉煤灰稳定砂砾18㎝总厚度 45㎝上基回弹模量为 30Mpa 路而设计弯沉值为 36.1〔1/100㎜〕。石灰粉煤灰的 7d 无侧限抗压强度为 0.8 Mpa。〔2〕人行道 透水型步道方砖10×20×6㎝ 水泥砂浆干拌扫缝纫(1:5) 粗砂垫层2 ㎝C15 无砂混凝土15㎝ 总厚23㎝〔3〕车行道外侧路缘石采纳 L 型甲 2 混凝土立缘石〔25×30×74.5〕,其外露高度为 15㎝;人行道外侧路缘石采纳乙 2 型混凝土立缘石〔49.5×8/10×30〕其外露高度为 15㎝。〔二〕排水工程 雨水:根据?水源九厂南路雨污水排除规划?〔北京城规划设计讨论院 2024 年 3月〕水源九厂南路及两侧地区的雨水排除分属于清河和小月河流域范围其中洼里北小区一路属于清河流域范围。水源九厂南路〔白庙村路~洼里北小区一路〕现状雨水能满足排水要求规划保存。水源九厂南路〔洼里北小区一路~昌平路段〕规划新建雨水。自洼里北小区一路以西沿水源九厂南路新建 d700~d1000㎜雨水向西接入昌平路状预留 d1000㎜雨水。三、监理...
