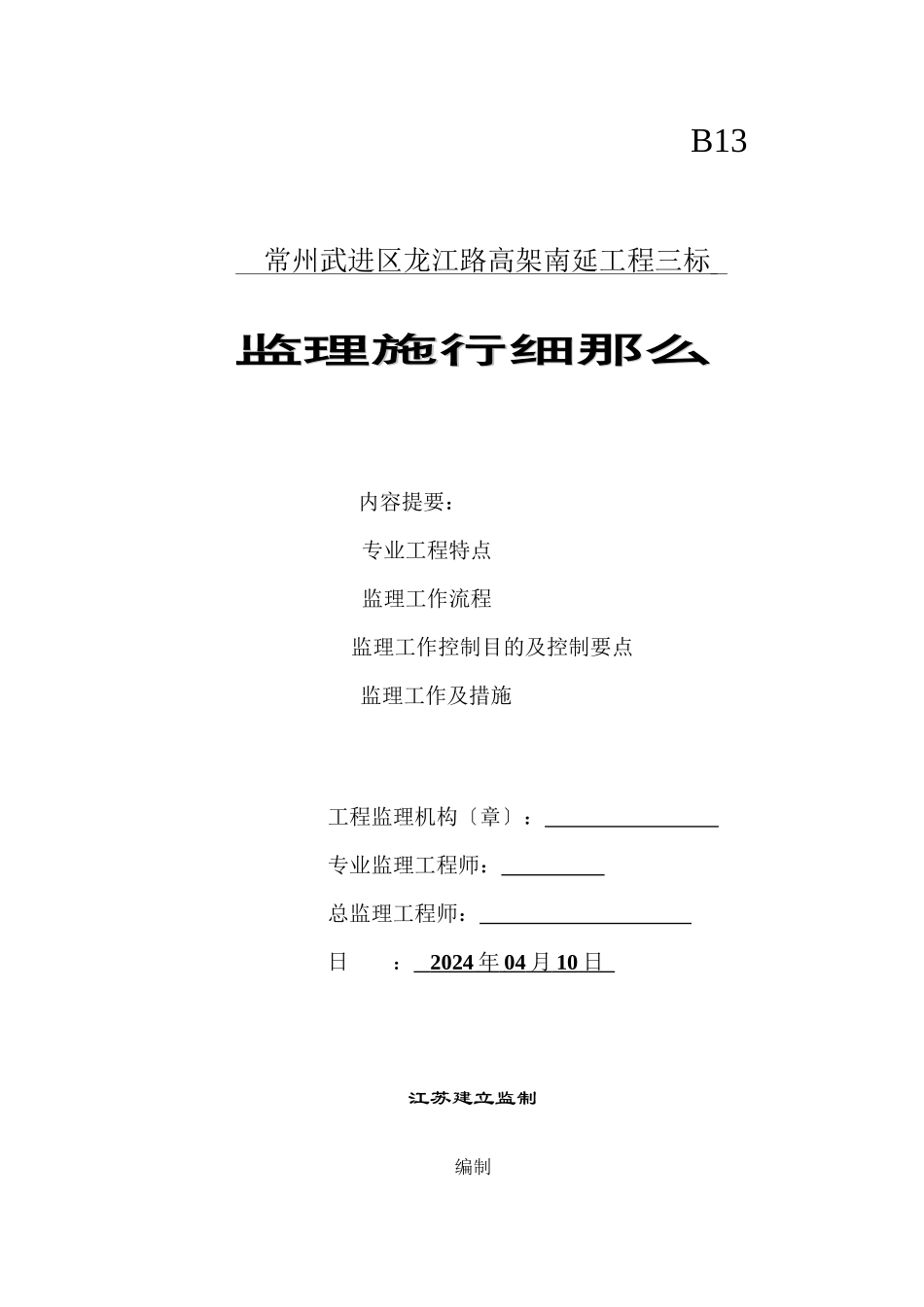

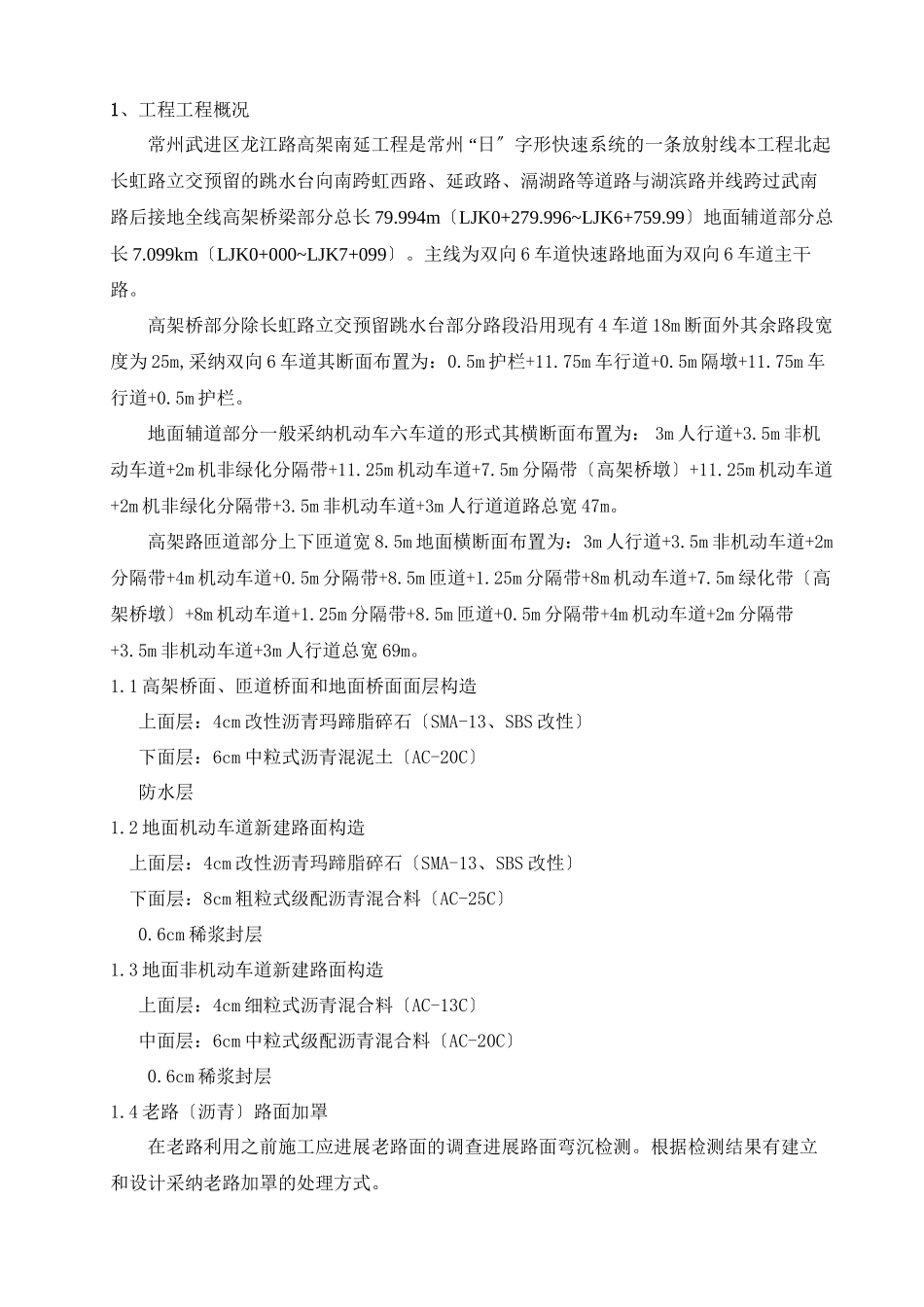

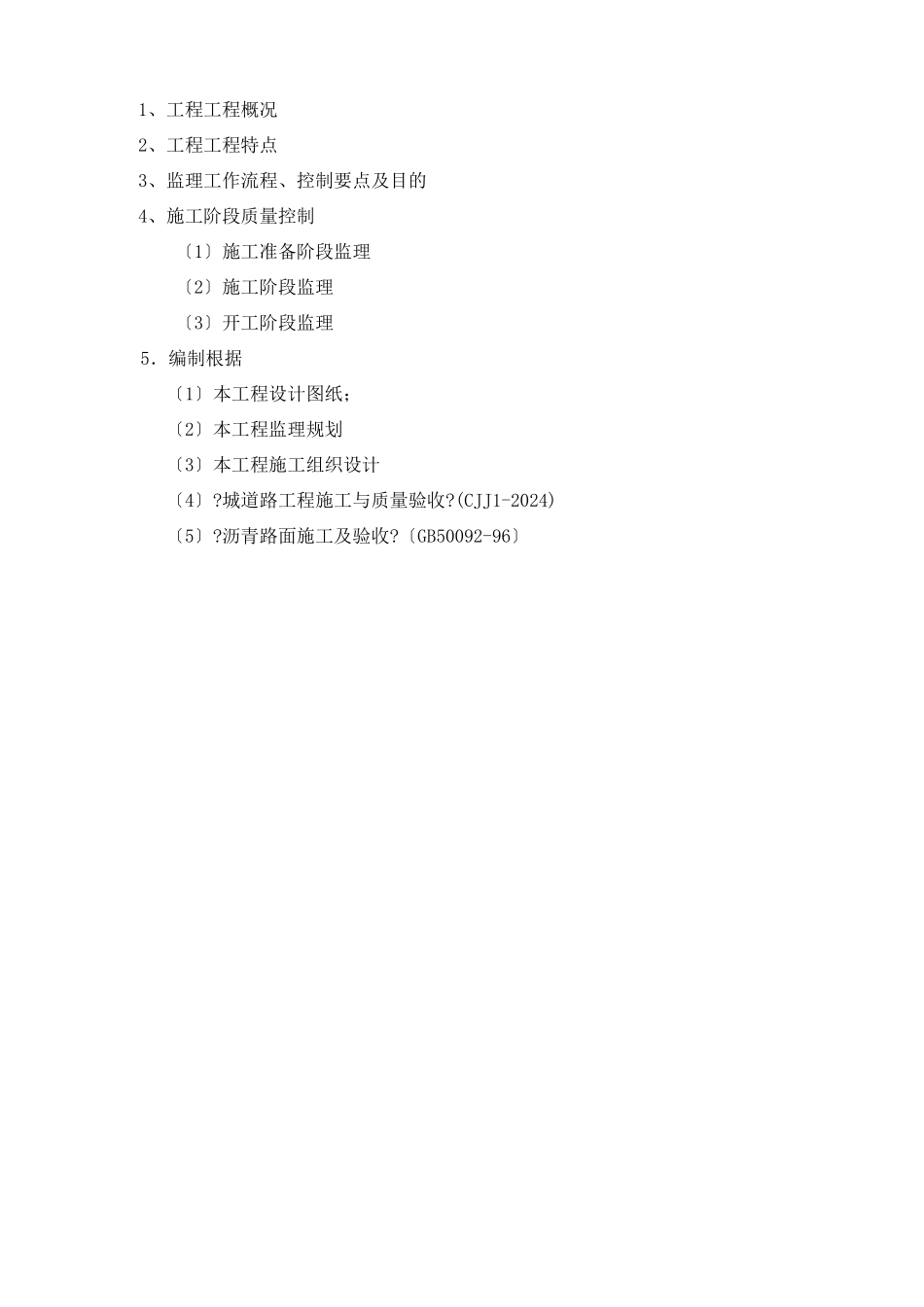

B13 常州武进区龙江路高架南延工程三标 监理施行细那么监理施行细那么 内容提要：专业工程特点监理工作流程 监理工作控制目的及控制要点监理工作及措施 工程监理机构〔章〕： 专业监理工程师： 总监理工程师： 日： 2024 年 04 月 10 日 江苏建立监制编制1、工程工程概况2、工程工程特点3、监理工作流程、控制要点及目的4、施工阶段质量控制〔1〕施工准备阶段监理〔2〕施工阶段监理〔3〕开工阶段监理5．编制根据〔1〕本工程设计图纸；〔2〕本工程监理规划〔3〕本工程施工组织设计〔4〕?城道路工程施工与质量验收?(CJJ1-2024) 〔5〕?沥青路面施工及验收?〔GB50092-96〕1、工程工程概况 “常州武进区龙江路高架南延工程是常州 日〞字形快速系统的一条放射线本工程北起长虹路立交预留的跳水台向南跨虹西路、延政路、滆湖路等道路与湖滨路并线跨过武南路后接地全线高架桥梁部分总长 79.994m〔LJK0+279.996~LJK6+759.99〕地面辅道部分总长 7.099km〔LJK0+000~LJK7+099〕。主线为双向 6 车道快速路地面为双向 6 车道主干路。高架桥部分除长虹路立交预留跳水台部分路段沿用现有 4 车道 18m 断面外其余路段宽度为 25m,采纳双向 6 车道其断面布置为：0.5m 护栏+11.75m 车行道+0.5m 隔墩+11.75m 车行道+0.5m 护栏。地面辅道部分一般采纳机动车六车道的形式其 横断面布置为： 3m 人行道+3.5m 非机动车道+2m 机非绿化分隔带+11.25m 机动车道+7.5m 分隔带〔高架桥墩〕+11.25m 机动车道+2m 机非绿化分隔带+3.5m 非机动车道+3m 人行道道路总宽 47m。高架路匝道部分上下匝道宽 8.5m 地面横断面布置为：3m 人行道+3.5m 非机动车道+2m分隔带+4m 机动车道+0.5m 分隔带+8.5m 匝道+1.25m 分隔带+8m 机动车道+7.5m 绿化带〔高架桥墩〕+8m 机动车道+1.25m 分隔带+8.5m 匝道+0.5m 分隔带+4m 机动车道+2m 分隔带+3.5m 非机动车道+3m 人行道总宽 69m。1.1 高架桥面、匝道桥面和地面桥面面层构造上面层：4cm 改性沥青玛蹄脂碎石〔SMA-13、SBS 改性〕下面层：6cm 中粒式沥青混泥土〔AC-20C〕防水层1.2 地面机动车道新建路面构造上面层：4cm 改性沥青玛蹄脂碎石〔SMA-13、SBS 改性〕下面层：8cm 粗粒式级配沥青混合料〔AC-25C〕0.6cm 稀浆封层1.3 地面非机动车道新建路面构造上面层：4cm 细粒式沥青混合料〔AC-13C〕中面层：6cm 中粒式级配沥青混合料〔AC-20C〕0.6cm 稀浆封层1.4 老路〔沥青...
