泥浆护壁回转钻孔灌注桩技术交底1

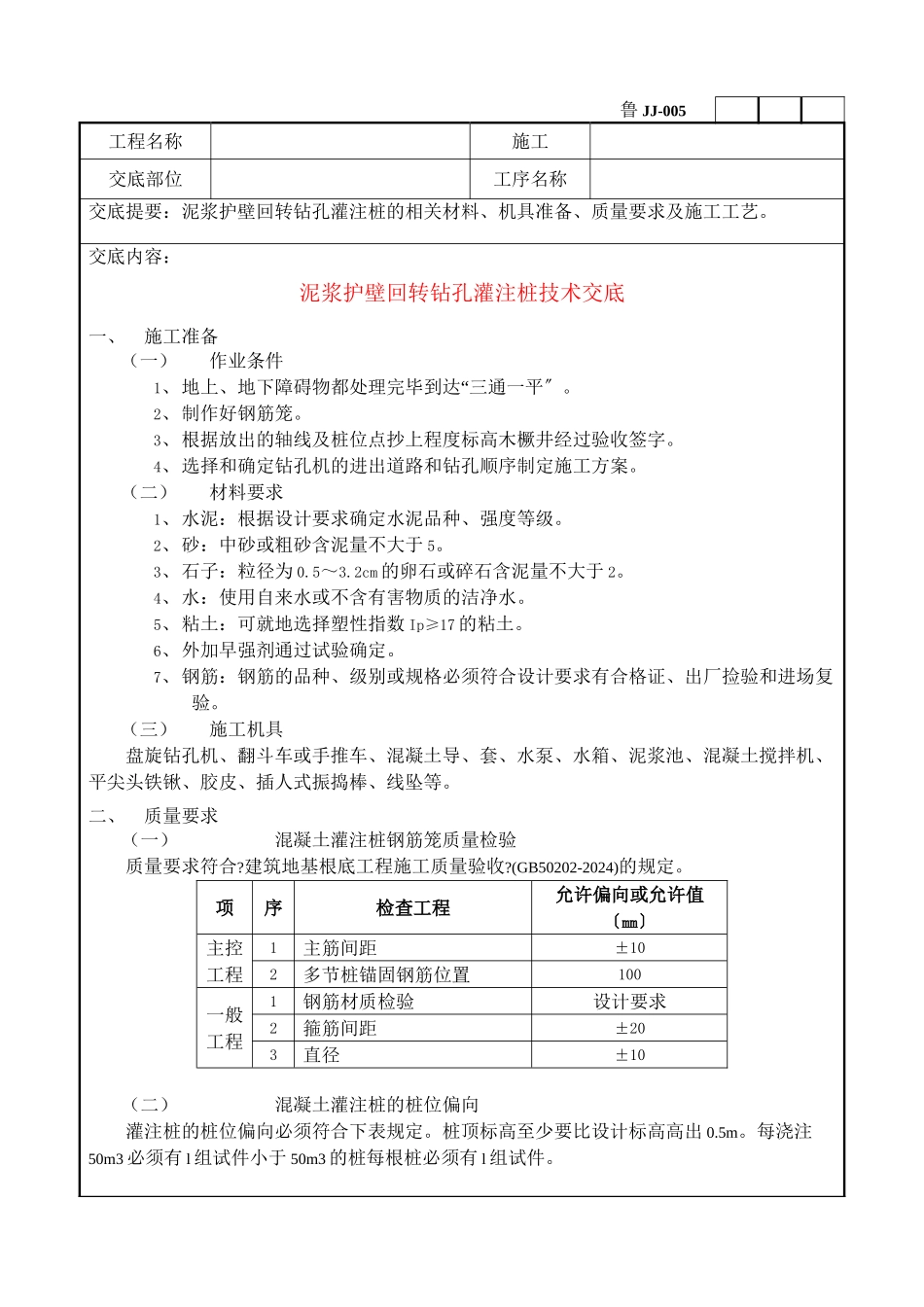

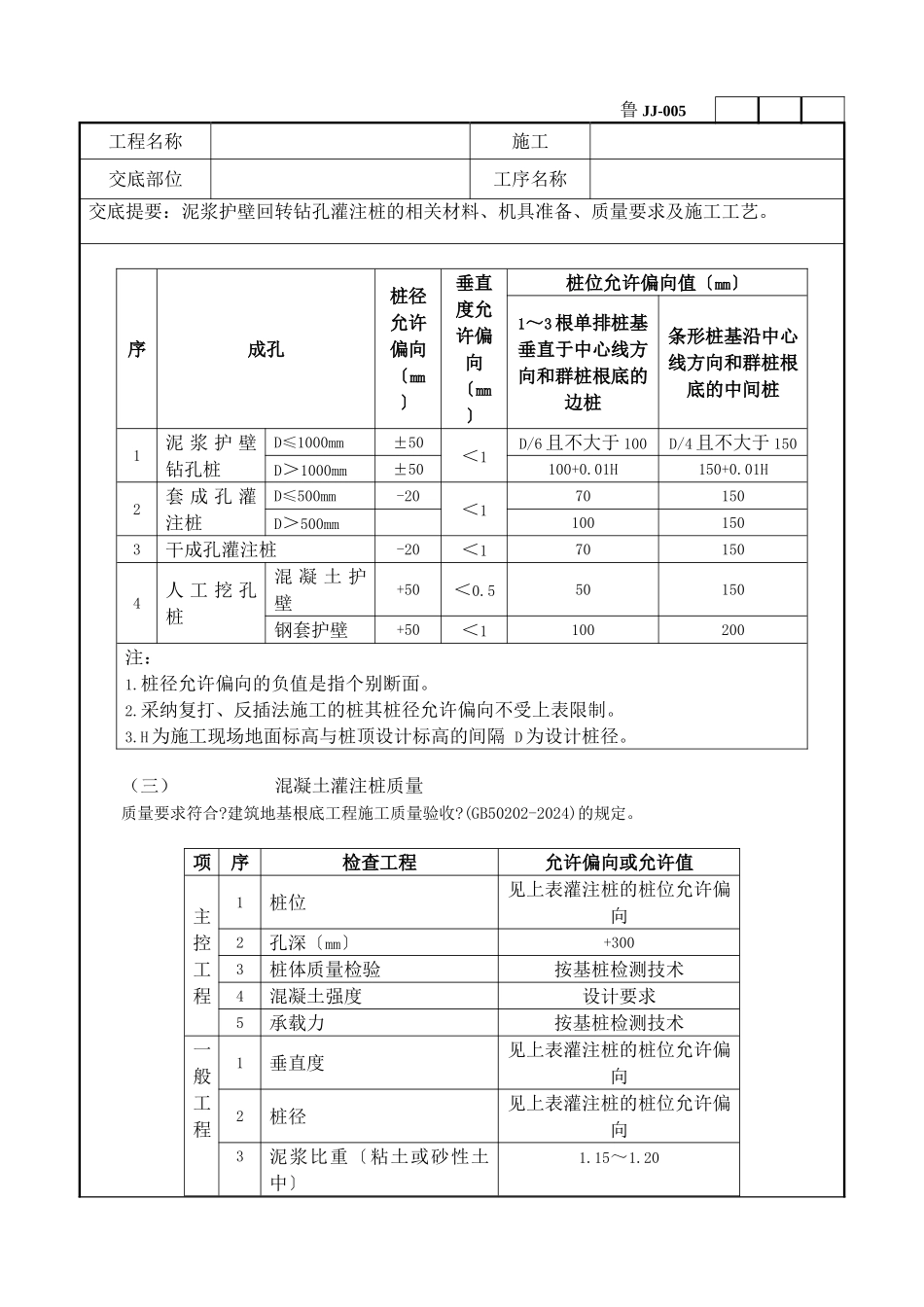

鲁 JJ-005工程名称施工交底部位工序名称交底提要：泥浆护壁回转钻孔灌注桩的相关材料、机具准备、质量要求及施工工艺。交底内容：泥浆护壁回转钻孔灌注桩技术交底一、施工准备（一）作业条件1、“地上、地下障碍物都处理完毕到达 三通一平〞。2、制作好钢筋笼。3、根据放出的轴线及桩位点抄上程度标高木橛井经过验收签字。4、选择和确定钻孔机的进出道路和钻孔顺序制定施工方案。（二）材料要求1、水泥：根据设计要求确定水泥品种、强度等级。2、砂：中砂或粗砂含泥量不大于 5。3、石子：粒径为 0.5～3.2cm 的卵石或碎石含泥量不大于 2。4、水：使用自来水或不含有害物质的洁净水。5、粘土：可就地选择塑性指数 Ip≥17 的粘土。6、外加早强剂通过试验确定。7、钢筋：钢筋的品种、级别或规格必须符合设计要求有合格证、出厂捡验和进场复验。（三）施工机具盘旋钻孔机、翻斗车或手推车、混凝土导、套、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮、插人式振捣棒、线坠等。二、质量要求（一）混凝土灌注桩钢筋笼质量检验质量要求符合?建筑地基根底工程施工质量验收?(GB50202-2024)的规定。项序检查工程允许偏向或允许值〔mm〕主控工程1主筋间距±102多节桩锚固钢筋位置100一般工程1钢筋材质检验设计要求2箍筋间距±203直径±10（二）混凝土灌注桩的桩位偏向灌注桩的桩位偏向必须符合下表规定。桩顶标高至少要比设计标高高出 0.5m。每浇注50m3 必须有 l 组试件小于 50m3 的桩每根桩必须有 l 组试件。鲁 JJ-005工程名称施工交底部位工序名称交底提要：泥浆护壁回转钻孔灌注桩的相关材料、机具准备、质量要求及施工工艺。序成孔桩径允许偏向〔mm〕垂直度允许偏向〔mm〕桩位允许偏向值〔mm〕1～3 根单排桩基垂直于中心线方向和群桩根底的边桩条形桩基沿中心线方向和群桩根底的中间桩1泥 浆 护 壁钻孔桩D≤1000mm±50＜1D/6 且不大于 100D/4 且不大于 150D＞1000mm±50100+0.01H150+0.01H2套 成 孔 灌注桩D≤500mm-20＜170150D＞500mm1001503干成孔灌注桩-20＜1701504人 工 挖 孔桩混 凝 土 护壁+50＜0.550150钢套护壁+50＜1100200注：1.桩径允许偏向的负值是指个别断面。2.采纳复打、反插法施工的桩其桩径允许偏向不受上表限制。3.H 为施工现场地面标高与桩顶设计标高的间隔 D 为设计桩径。（三）混凝土灌注桩质量质量要求符合?建筑地基根底工程施工质量验收?(GB50202-2024)的规定。项序检查工程允许偏向或...
