浅析预应力钢绞线施工

浅析预应力钢绞线施工_第1页
1/4

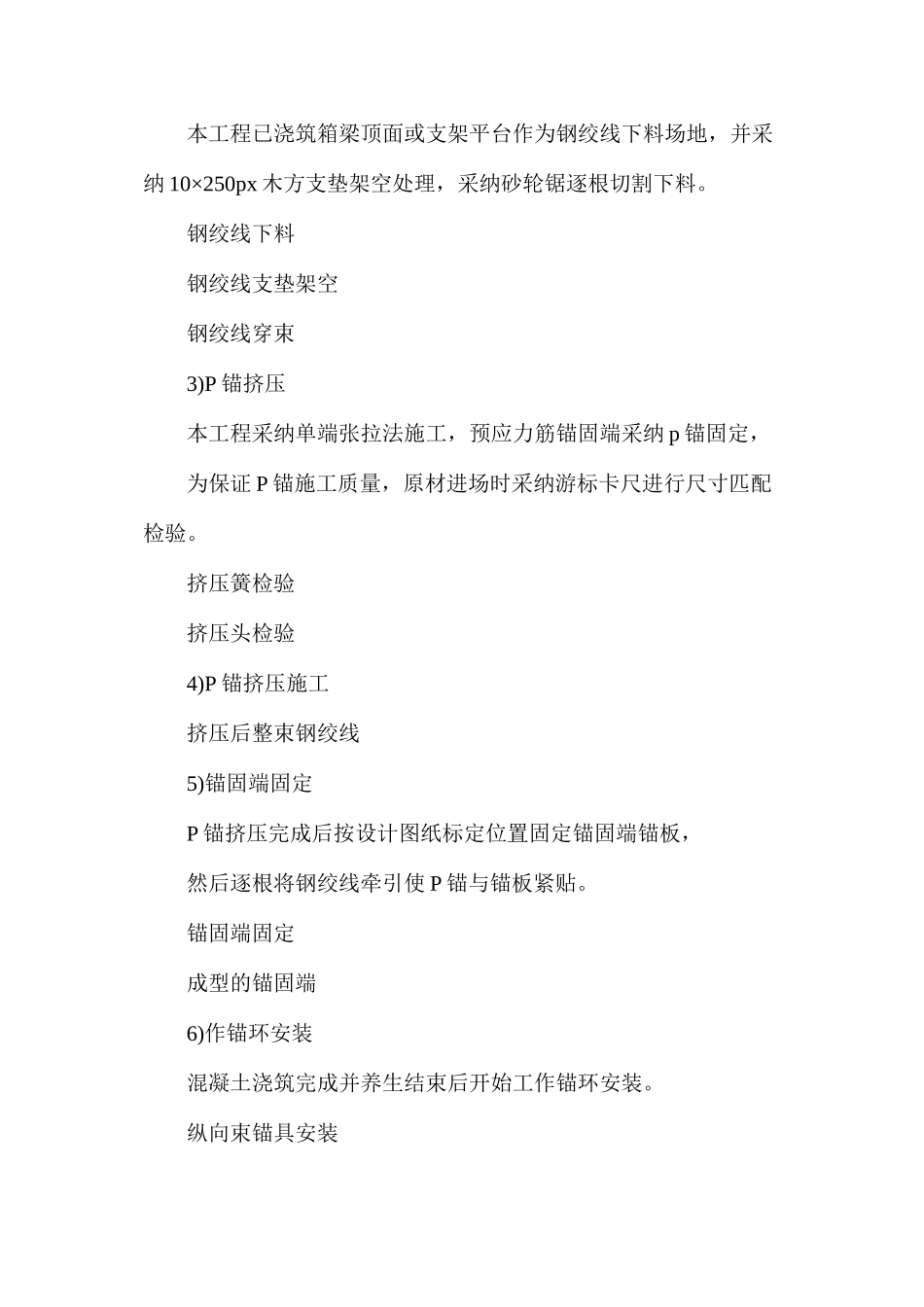

浅析预应力钢绞线施工_第2页
2/4

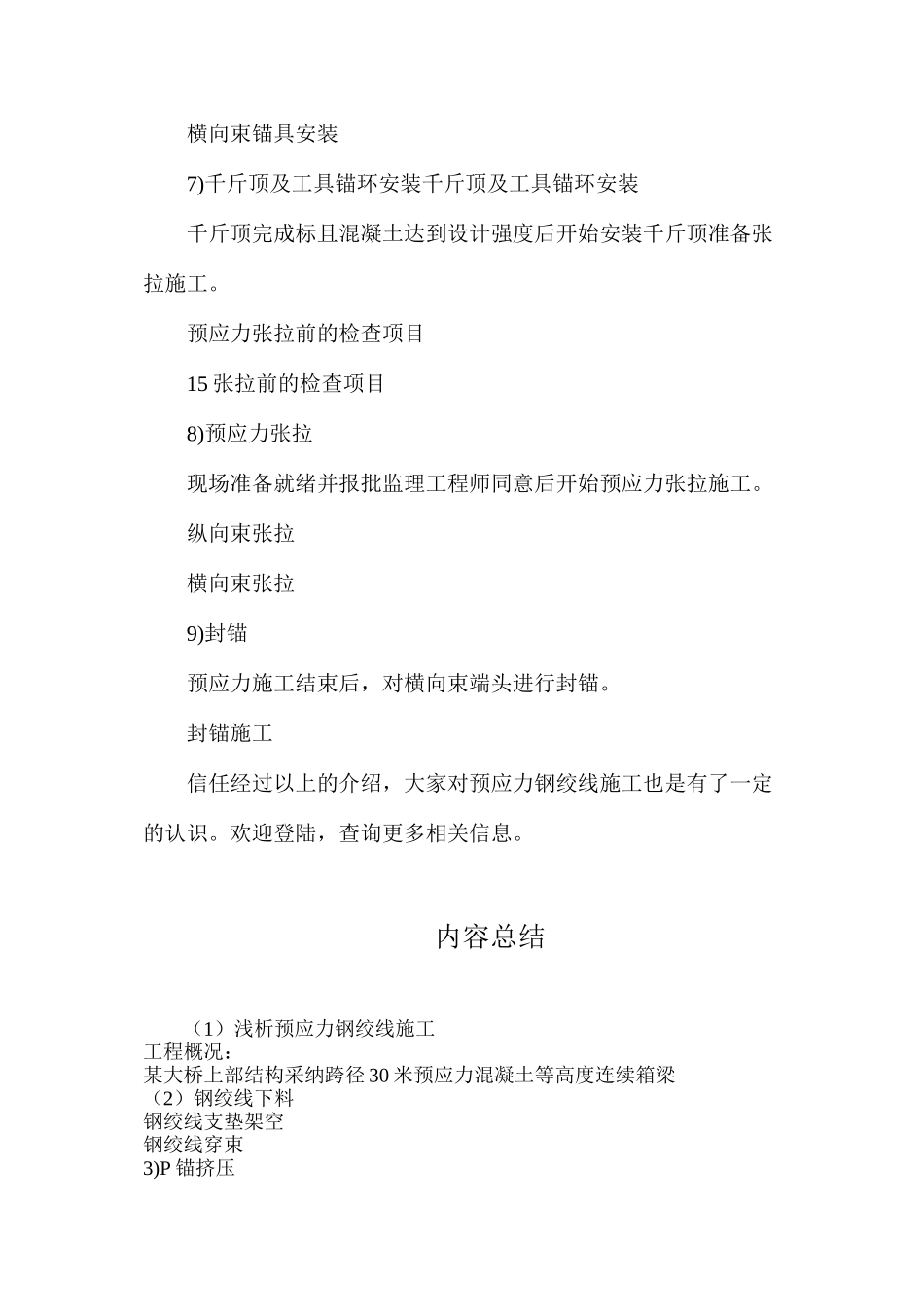

浅析预应力钢绞线施工_第3页
3/4
浅析预应力钢绞线施工工程概况:某大桥上部结构采纳跨径 30 米预应力混凝土等高度连续箱梁。箱梁为左右幅分离式,共计三联,跨径布置为8×30+10×30+2×30m。箱梁为双向预应力混凝土结构,主梁除布置纵向预应力束外,在桥面板内设有横向预应力束。预应力筋采纳抗拉强度标准值为fpk=1860Mpa、公称直径为 15.24mm 高强低松弛钢绞线,箱梁预应力钢束均采纳单端张拉,顶板和腹板纵向预应力钢束均在施工缝处张拉,并用联接器连接,顶、底板束采纳每束 12Φs15.24,控制张拉力为 2250KN;腹板钢束采纳每束 15Φs15.24,控制张拉力为2812KN;顶板横行预应力采纳每束 3Φs15.24,控张拉力为562KN。本工程预应力钢绞线施工流程如下:1)预应力管道、锚垫板安装本工程纵向预应力管道采纳 D90 塑料波纹管,钢筋骨架安装成型后进行波纹管安装,其施工时注意波纹管定位准确。预应力管道安装锚垫板安装2)钢绞线下料本工程已浇筑箱梁顶面或支架平台作为钢绞线下料场地,并采纳 10×250px 木方支垫架空处理,采纳砂轮锯逐根切割下料。钢绞线下料钢绞线支垫架空钢绞线穿束3)P 锚挤压本工程采纳单端张拉法施工,预应力筋锚固端采纳 p 锚固定,为保证 P 锚施工质量,原材进场时采纳游标卡尺进行尺寸匹配检验。挤压簧检验挤压头检验4)P 锚挤压施工挤压后整束钢绞线5)锚固端固定P 锚挤压完成后按设计图纸标定位置固定锚固端锚板,然后逐根将钢绞线牵引使 P 锚与锚板紧贴。锚固端固定成型的锚固端6)作锚环安装混凝土浇筑完成并养生结束后开始工作锚环安装。纵向束锚具安装横向束锚具安装7)千斤顶及工具锚环安装千斤顶及工具锚环安装千斤顶完成标且混凝土达到设计强度后开始安装千斤顶准备张拉施工。预应力张拉前的检查项目15 张拉前的检查项目8)预应力张拉现场准备就绪并报批监理工程师同意后开始预应力张拉施工。纵向束张拉横向束张拉9)封锚预应力施工结束后,对横向束端头进行封锚。封锚施工信任经过以上的介绍,大家对预应力钢绞线施工也是有了一定的认识。欢迎登陆,查询更多相关信息。内容总结(1)浅析预应力钢绞线施工工程概况:某大桥上部结构采纳跨径 30 米预应力混凝土等高度连续箱梁(2)钢绞线下料钢绞线支垫架空钢绞线穿束3)P 锚挤压本工程采纳单端张拉法施工,预应力筋锚固端采纳 p 锚固定,为保证 P 锚施工质量,原材进场时采纳游标卡尺进行尺寸匹配检验(3)锚固端固定成型的锚固端6)作锚环安装混凝土浇筑完成并养生结束后开始工作锚环安装(4)欢迎登陆,查询更多相关信息
