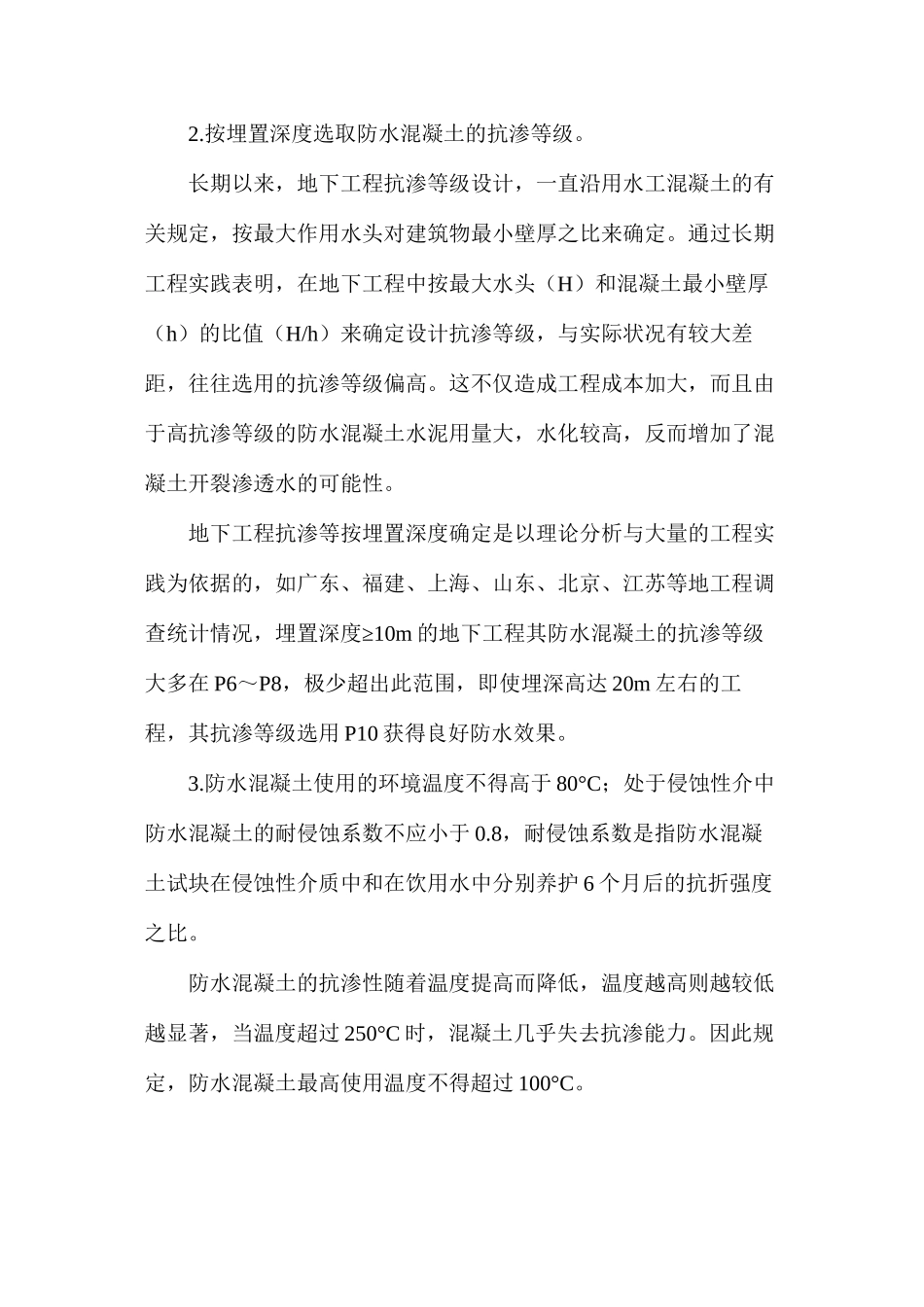

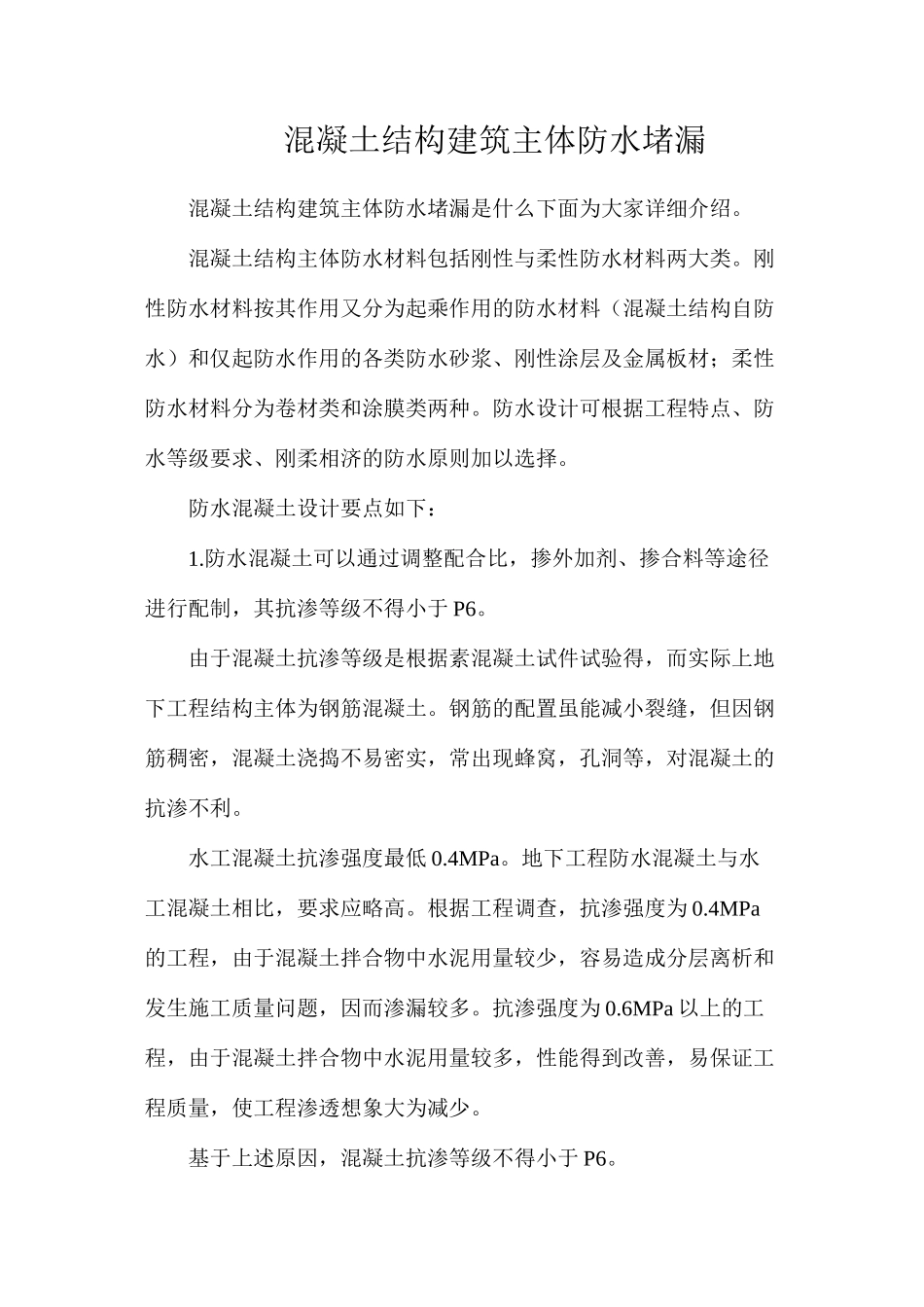

混凝土结构建筑主体防水堵漏混凝土结构建筑主体防水堵漏是什么下面为大家详细介绍。混凝土结构主体防水材料包括刚性与柔性防水材料两大类。刚性防水材料按其作用又分为起乘作用的防水材料（混凝土结构自防水）和仅起防水作用的各类防水砂浆、刚性涂层及金属板材；柔性防水材料分为卷材类和涂膜类两种。防水设计可根据工程特点、防水等级要求、刚柔相济的防水原则加以选择。防水混凝土设计要点如下：1.防水混凝土可以通过调整配合比，掺外加剂、掺合料等途径进行配制，其抗渗等级不得小于 P6。由于混凝土抗渗等级是根据素混凝土试件试验得，而实际上地下工程结构主体为钢筋混凝土。钢筋的配置虽能减小裂缝，但因钢筋稠密，混凝土浇捣不易密实，常出现蜂窝，孔洞等，对混凝土的抗渗不利。水工混凝土抗渗强度最低 0.4MPa。地下工程防水混凝土与水工混凝土相比，要求应略高。根据工程调查，抗渗强度为 0.4MPa的工程，由于混凝土拌合物中水泥用量较少，容易造成分层离析和发生施工质量问题，因而渗漏较多。抗渗强度为 0.6MPa 以上的工程，由于混凝土拌合物中水泥用量较多，性能得到改善，易保证工程质量，使工程渗透想象大为减少。基于上述原因，混凝土抗渗等级不得小于 P6。2.按埋置深度选取防水混凝土的抗渗等级。长期以来，地下工程抗渗等级设计，一直沿用水工混凝土的有关规定，按最大作用水头对建筑物最小壁厚之比来确定。通过长期工程实践表明，在地下工程中按最大水头（H）和混凝土最小壁厚（h）的比值（H/h）来确定设计抗渗等级，与实际状况有较大差距，往往选用的抗渗等级偏高。这不仅造成工程成本加大，而且由于高抗渗等级的防水混凝土水泥用量大，水化较高，反而增加了混凝土开裂渗透水的可能性。地下工程抗渗等按埋置深度确定是以理论分析与大量的工程实践为依据的，如广东、福建、上海、山东、北京、江苏等地工程调≥查统计情况，埋置深度 10m 的地下工程其防水混凝土的抗渗等级大多在 P6～P8，极少超出此范围，即使埋深高达 20m 左右的工程，其抗渗等级选用 P10 获得良好防水效果。3.防水混凝土使用的环境温度不得高于 80°C；处于侵蚀性介中防水混凝土的耐侵蚀系数不应小于 0.8，耐侵蚀系数是指防水混凝土试块在侵蚀性介质中和在饮用水中分别养护 6 个月后的抗折强度之比。防水混凝土的抗渗性随着温度提高而降低，温度越高则越较低越显著，当温度超过 250°C 时，混凝土几乎失去抗渗能力。因此规定，防水混凝土最高使...
