满堂支架施工方案

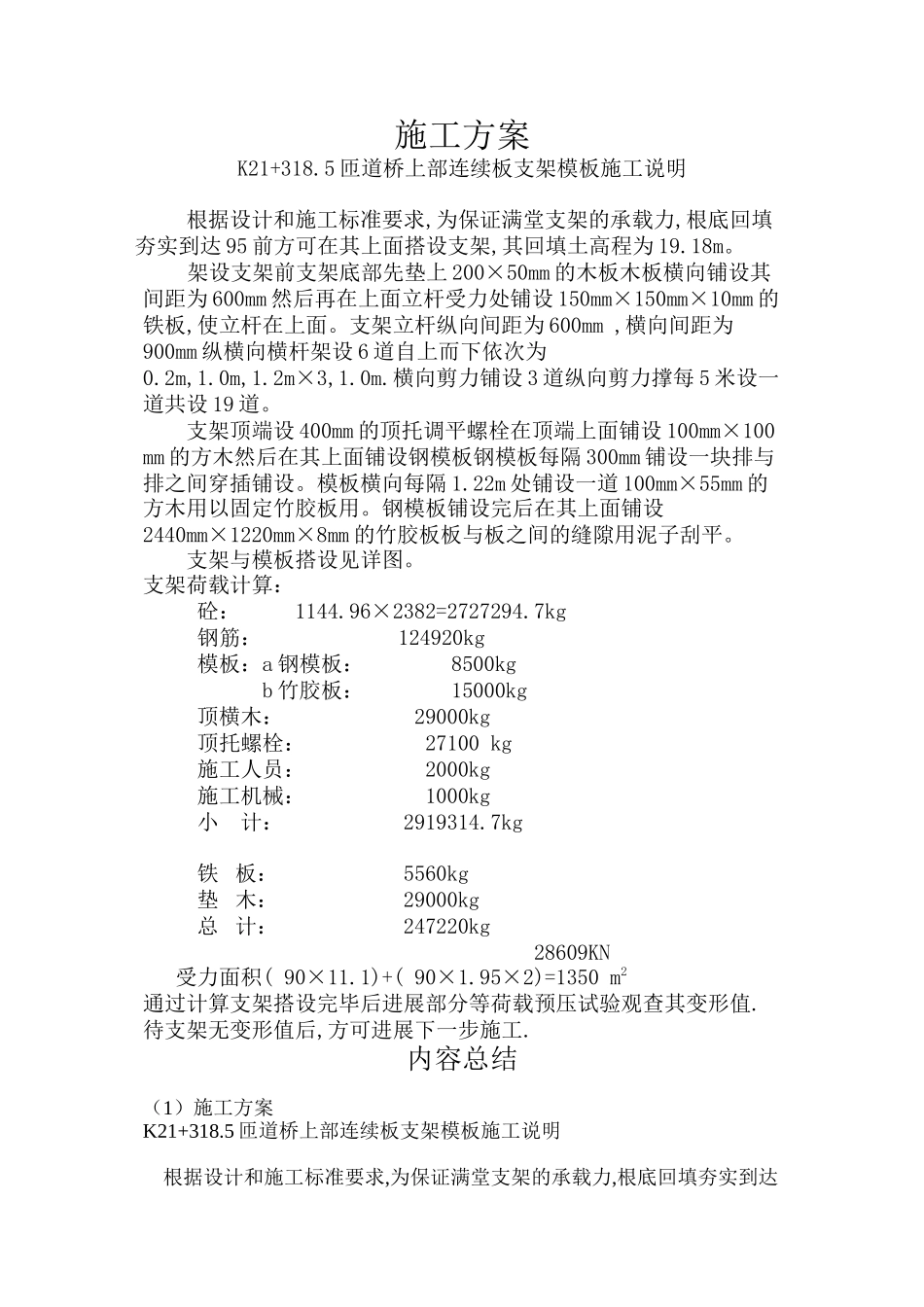

满堂支架施工方案_第1页
1/2

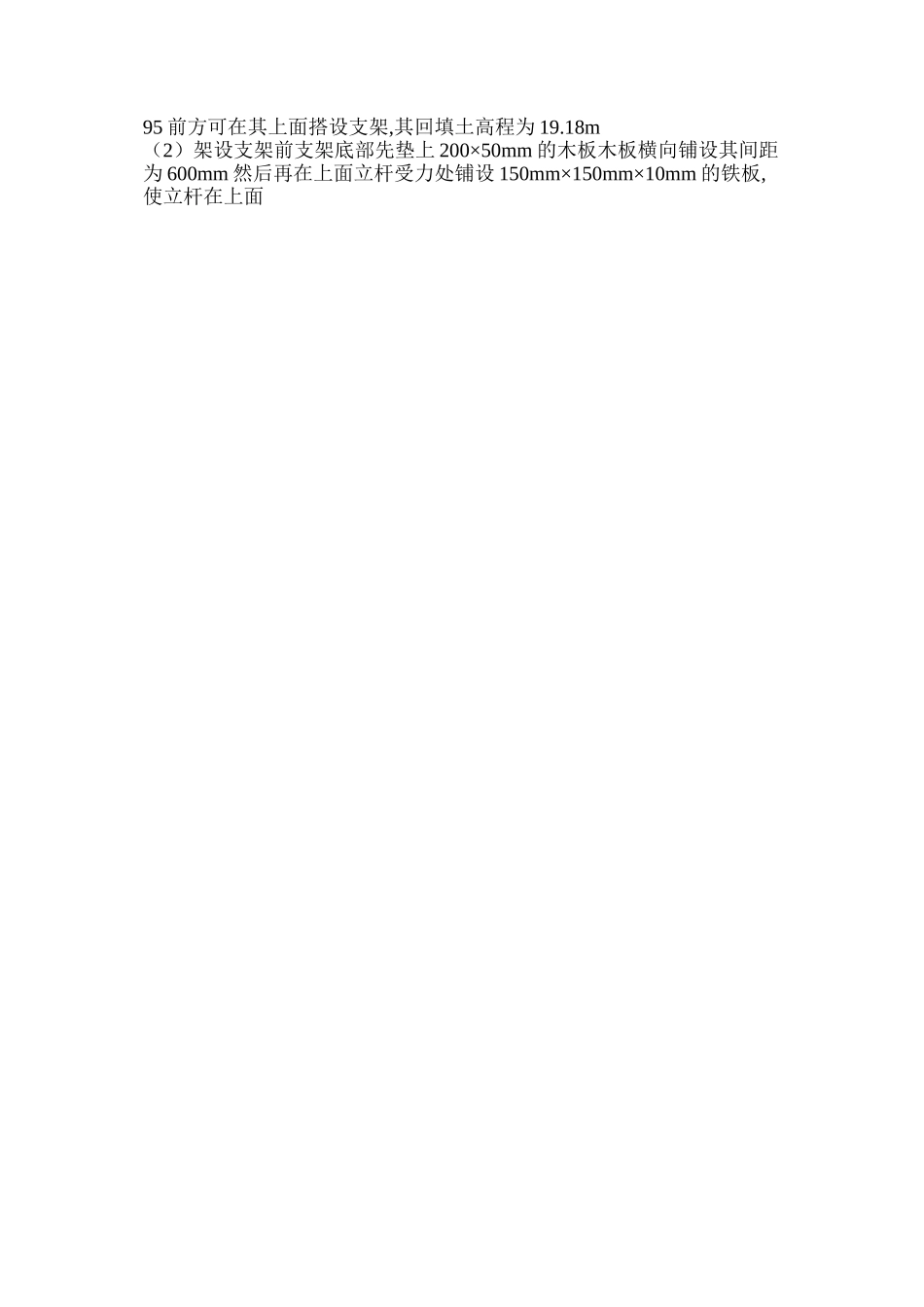

满堂支架施工方案_第2页
2/2
施工方案K21+318.5 匝道桥上部连续板支架模板施工说明 根据设计和施工标准要求,为保证满堂支架的承载力,根底回填夯实到达 95 前方可在其上面搭设支架,其回填土高程为 19.18m。架设支架前支架底部先垫上 200×50mm 的木板木板横向铺设其间距为 600mm 然后再在上面立杆受力处铺设 150mm×150mm×10mm 的铁板,使立杆在上面。支架立杆纵向间距为 600mm ,横向间距为900mm 纵横向横杆架设 6 道自上而下依次为0.2m,1.0m,1.2m×3,1.0m.横向剪力铺设 3 道纵向剪力撑每 5 米设一道共设 19 道。 支架顶端设 400mm 的顶托调平螺栓在顶端上面铺设 100mm×100 mm 的方木然后在其上面铺设钢模板钢模板每隔 300mm 铺设一块排与排之间穿插铺设。模板横向每隔 1.22m 处铺设一道 100mm×55mm 的方木用以固定竹胶板用。钢模板铺设完后在其上面铺设2440mm×1220mm×8mm 的竹胶板板与板之间的缝隙用泥子刮平。 支架与模板搭设见详图。支架荷载计算: 砼:1144.96×2382=2727294.7kg 钢筋:124920kg 模板:a 钢模板:8500kg b 竹胶板:15000kg 顶横木:29000kg 顶托螺栓:27100 kg 施工人员:2000kg 施工机械:1000kg 小计:2919314.7kg 铁 板:5560kg 垫 木:29000kg 总 计:247220kg 28609KN 受力面积( 90×11.1)+( 90×1.95×2)=1350 m2通过计算支架搭设完毕后进展部分等荷载预压试验观查其变形值.待支架无变形值后,方可进展下一步施工.内容总结(1)施工方案K21+318.5 匝道桥上部连续板支架模板施工说明 根据设计和施工标准要求,为保证满堂支架的承载力,根底回填夯实到达95 前方可在其上面搭设支架,其回填土高程为 19.18m(2)架设支架前支架底部先垫上 200×50mm 的木板木板横向铺设其间距为 600mm 然后再在上面立杆受力处铺设 150mm×150mm×10mm 的铁板,使立杆在上面
