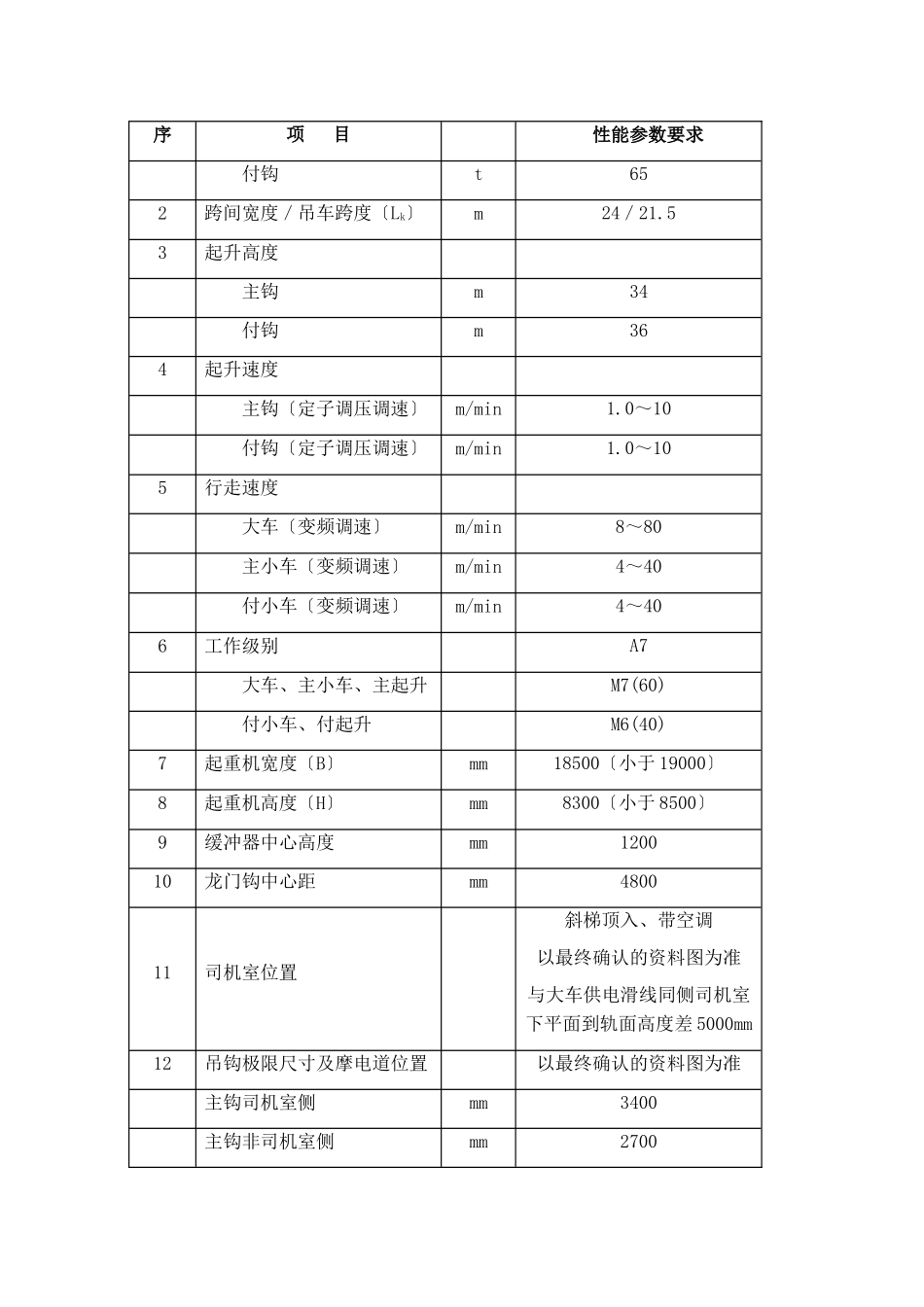

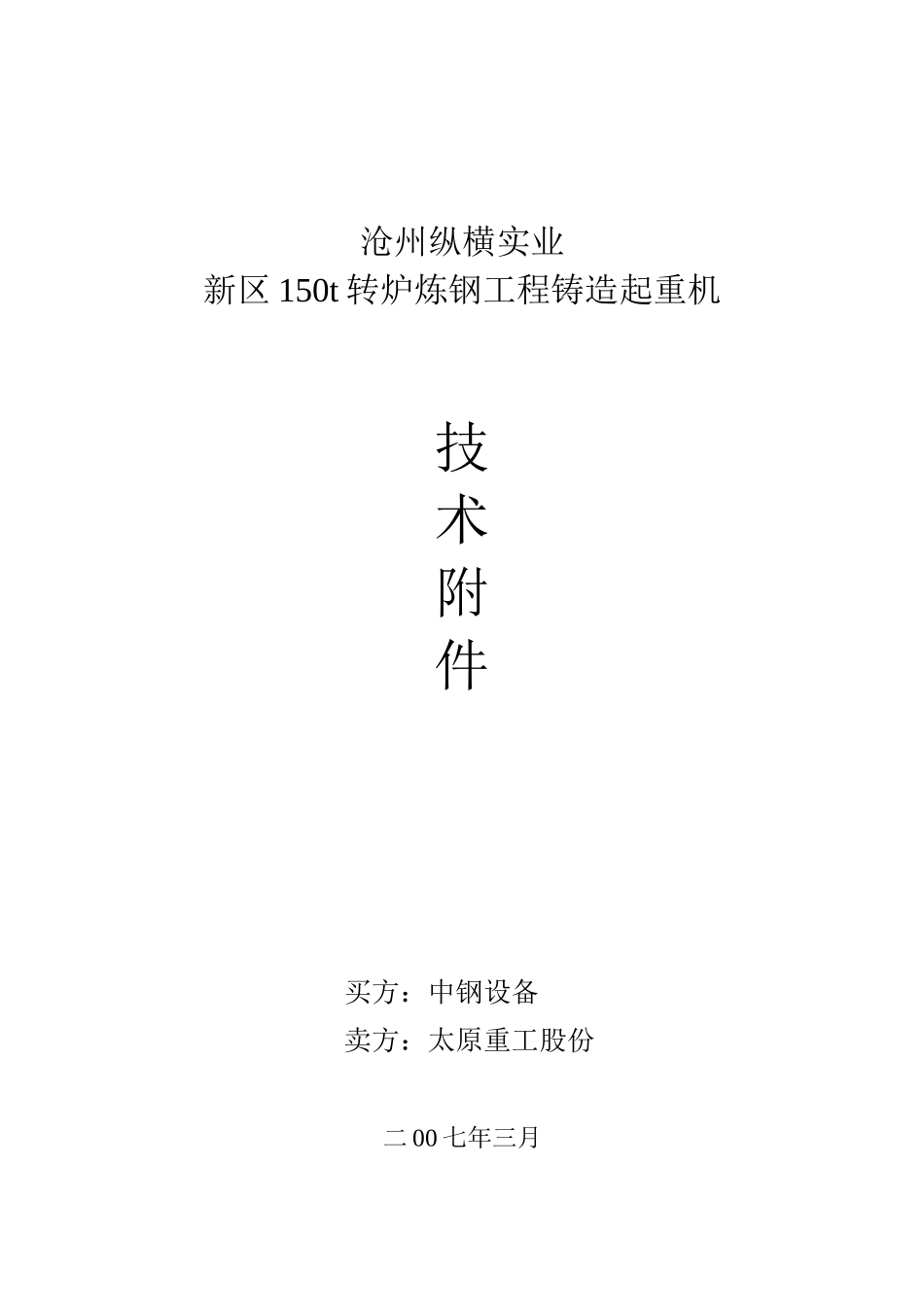

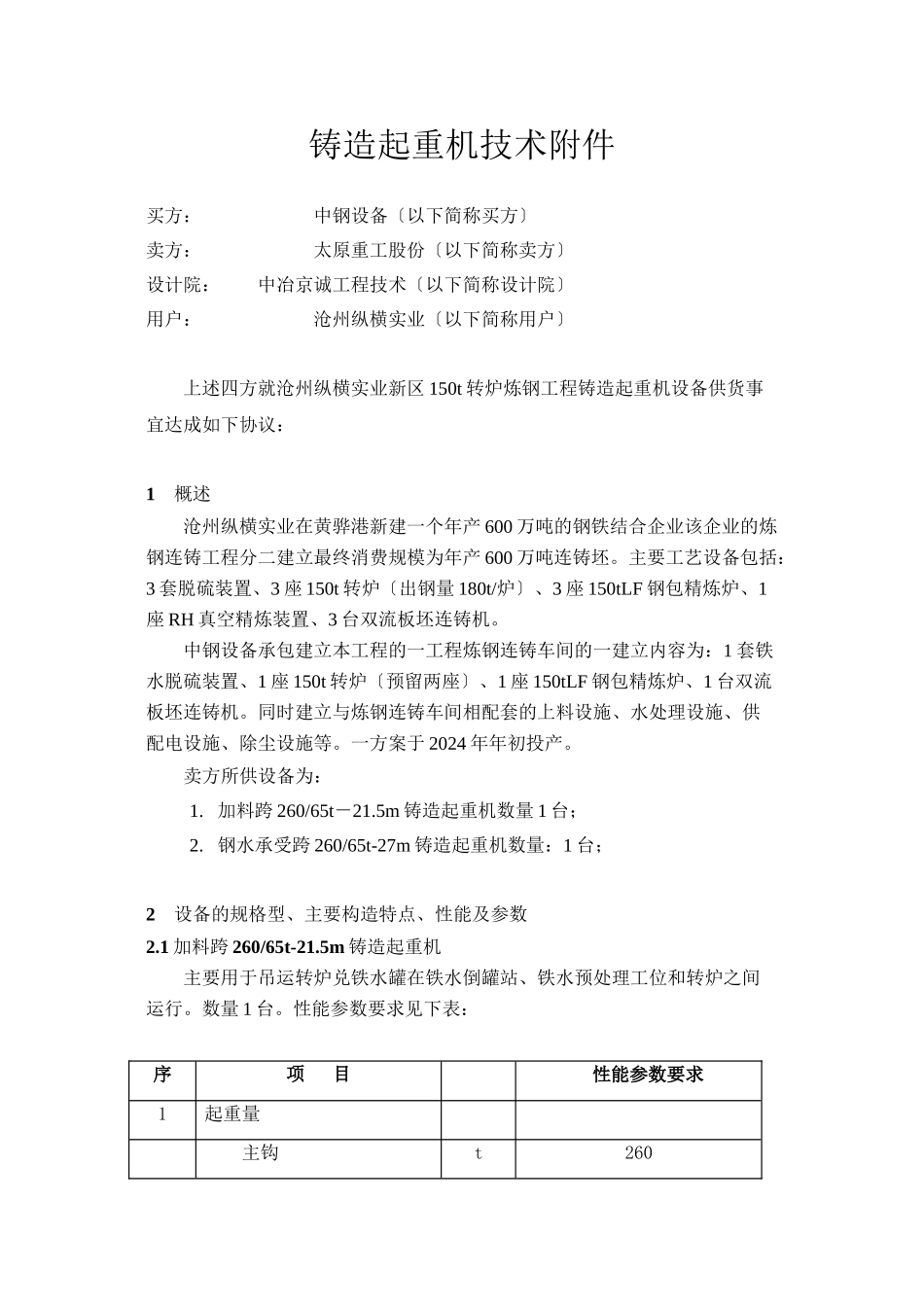

沧州纵横实业新区 150t 转炉炼钢工程铸造起重机技术附件买方：中钢设备卖方：太原重工股份 二 00 七年三月铸造起重机技术附件买方：中钢设备〔以下简称买方〕卖方：太原重工股份〔以下简称卖方〕设计院：中冶京诚工程技术〔以下简称设计院〕用户：沧州纵横实业〔以下简称用户〕上述四方就沧州纵横实业新区 150t 转炉炼钢工程铸造起重机设备供货事宜达成如下协议：1概述沧州纵横实业在黄骅港新建一个年产 600 万吨的钢铁结合企业该企业的炼钢连铸工程分二建立最终消费规模为年产 600 万吨连铸坯。主要工艺设备包括：3 套脱硫装置、3 座 150t 转炉〔出钢量 180t/炉〕、3 座 150tLF 钢包精炼炉、1座 RH 真空精炼装置、3 台双流板坯连铸机。中钢设备承包建立本工程的一工程炼钢连铸车间的一建立内容为：1 套铁水脱硫装置、1 座 150t 转炉〔预留两座〕、1 座 150tLF 钢包精炼炉、1 台双流板坯连铸机。同时建立与炼钢连铸车间相配套的上料设施、水处理设施、供配电设施、除尘设施等。一方案于 2024 年年初投产。卖方所供设备为：1. 加料跨 260/65t－21.5m 铸造起重机数量 1 台；2. 钢水承受跨 260/65t-27m 铸造起重机数量：1 台；2设备的规格型、主要构造特点、性能及参数2.1 加料跨 260/65t-21.5m 铸造起重机主要用于吊运转炉兑铁水罐在铁水倒罐站、铁水预处理工位和转炉之间运行。数量 1 台。性能参数要求见下表：序项 目性能参数要求1起重量主钩t260序项 目性能参数要求付钩t652跨间宽度／吊车跨度〔Lk〕m24／21.53起升高度主钩m34付钩m364起升速度主钩〔定子调压调速〕m/min1.0～10付钩〔定子调压调速〕m/min1.0～105行走速度大车〔变频调速〕m/min8～80主小车〔变频调速〕m/min4～40付小车〔变频调速〕m/min4～406工作级别A7大车、主小车、主起升M7(60)付小车、付起升M6(40)7起重机宽度〔B〕mm18500〔小于 19000〕8起重机高度〔H〕mm8300〔小于 8500〕9缓冲器中心高度mm120010龙门钩中心距mm480011司机室位置斜梯顶入、带空调以最终确认的资料图为准与大车供电滑线同侧司机室下平面到轨面高度差 5000mm12吊钩极限尺寸及摩电道位置以最终确认的资料图为准主钩司机室侧mm3400主钩非司机室侧mm2700序项 目性能参数要求主钩上极限至大车轨面mm5600付钩司机室侧mm2500付钩非司机室侧mm2200付钩上极限至大车轨面mm120013起重机轮压kN69014大车钢轨型QU12015供电电源沟通 3000V、50Hz2.2 钢水承受跨...
